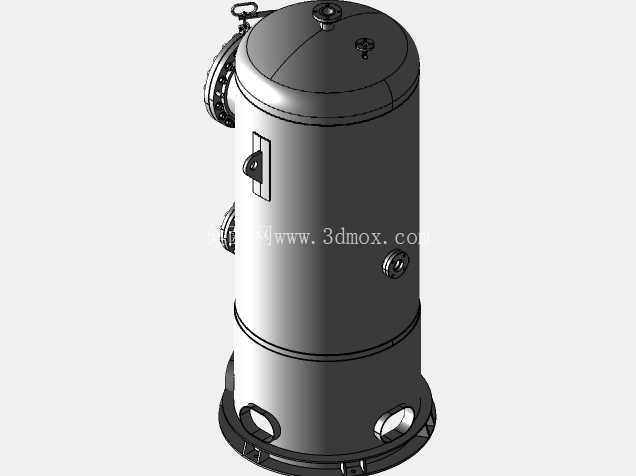

2620升承压式立式热水储水罐结构

　　从实际工程落地的角度看，这类立式储水罐的选型首先要匹配安装场地的竖向空间，相较于同容积卧式罐体，立式布置的占地面积更小，适合安装在设备间边角位置、屋面设备平台等横向空间受限的场景，罐体底部设置的带开孔支撑裙座，是安装定位的核心结构，裙座上的开孔对应地脚螺栓固定位，安装时需要核对基础预埋螺栓的孔位间距，保证罐体垂直度偏差控制在规范允许范围内，避免长期承压运行带来的局部应力集中。罐体本体采用圆柱形筒体加椭圆形上封头的结构形式，这种结构在承压工况下的应力分布最为均匀，筒体壁厚的取值需要结合3.7bar的工作压力、材质许用应力、焊接系数进行计算，避免壁厚不足带来的爆管风险，也不会因壁厚过大造成材料浪费。在民用集中供热、小型工业生产热水供应、商用建筑热水配套系统里，承压热水储水罐是平衡热源输出波动、稳定供水压力的核心静设备，本次呈现的2620升容量立式承压热水罐，适配操作压力3.7bar的工况，可对接常压热水锅炉、太阳能集热阵列、空气源热泵机组等多种热源，作为系统中的储热缓冲单元，避免热源频繁启停带来的能耗损耗与设备寿命折损，同时保障用水端的压力稳定与热水储量充足。

　　罐体侧面设置的多组接口，分别对应不同的系统功能：靠近筒体下部的接口是冷水进水口与排污口，冷水从下部进入可以保证罐内冷热水分层，减少混水带来的可用热水量损失，排污口设置在筒体最下沿贴近裙座的位置，方便定期排出罐底沉积的水垢与杂质；筒体中部的接口是热水出水口与温度传感器安装位，热水从中部输出可以避免顶部集气带来的气塞问题，温度传感器的安装位需要保证探头深入罐内水体中部，准确监测实际供水温度；上封头上设置的接口分别对应安全阀安装口、排气口、备用热源接入口，安全阀的整定压力需要略高于罐体工作压力，在系统超压时自动泄压保障运行安全，排气口用于排出罐内水体析出的空气，避免气阻影响水循环。

　　罐体侧面焊接的带孔安装支耳，用于配套安装外置的液位计、保温层固定件或者管道支架，支耳的焊接位置需要避开筒体的环向与纵向焊缝，避免焊接应力叠加影响罐体结构强度。从建模逻辑来看，这类罐体的三维建模首先要确定各接口的定位尺寸，以罐体底部中心为坐标原点，先绘制筒体的旋转截面生成主体结构，再依次绘制各接口的凸台、法兰结构，最后添加裙座、支耳等附属结构，建模过程中需要注意各接口的法兰标准统一，保证后期装配时管道、阀门的匹配性，同时要预留保温层的安装空间，罐体外部通常会包裹50-100mm厚的聚氨酯或者岩棉保温层，减少储热过程中的热量散失。

　　在实际系统配套中，这类储水罐还需要配套安装压力表、水位计、温度控制阀等附件，建模时可以提前预留各附件的安装接口位置，方便后续整体系统的装配校验，避免现场安装时出现接口干涉、位置不符的问题。对于结构设计从业者来说，这类承压罐体的建模重点不在于复杂的曲面结构，而在于各安装接口的定位精度、结构件的强度校核逻辑，要充分考虑实际安装、运维的操作空间，比如排污口的位置要预留足够的阀门操作空间，上封头的接口要预留检修人员操作的竖向空间，裙座的高度要满足底部排污管道的布置要求。
