爱普科斯B43505螺栓型铝电解电容三维建模

　　在工业开关电源、变频器、光伏逆变设备的直流母线回路设计中，螺栓型高压铝电解电容是承担母线纹波吸收、瞬时能量缓冲的核心无源器件，这类器件的三维建模精度直接影响到PCB布局、结构件开孔、母排折弯路径的设计合理性，很多刚入行的结构工程师在做电源整机布局时，常忽略电容顶部接线端子的突出高度、端子间距，导致后期装配时母排与电容外壳绝缘距离不足，或是接线端子与上盖结构件发生干涉，不得不返工修改结构件，拉长整机研发周期。

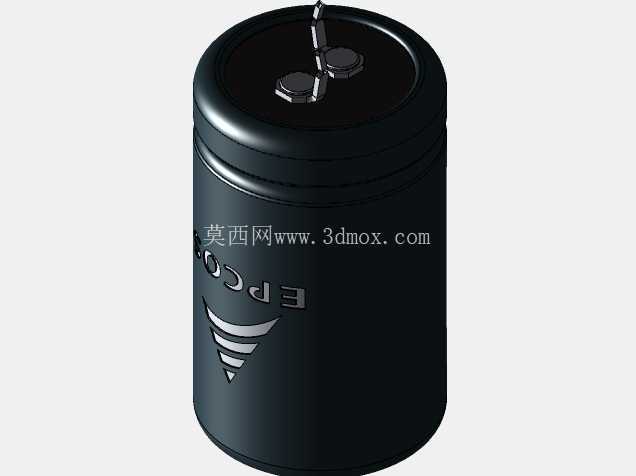

　　这个模型还原的是30*50规格的螺栓型铝电解电容，整体为圆柱形封装，外壳采用带滚压加强筋的铝壳结构，滚筋的位置距离底部安装面有明确的高度差，设计时如果需要给电容套绝缘热缩套管，这个滚筋的外径尺寸是套管选型的关键参考，不能直接按光面圆柱的外径选套管，否则会出现套管套到滚筋位置被撑破，或是套入后松动移位的问题。顶部的两个螺栓接线端子做了差异化的极性标识结构，正极端子的尺寸、顶部标识与负极端子有明确区分，建模时还原了端子的六角基座高度、螺栓伸出长度，以及端子周围的绝缘封胶区域轮廓，在做母排设计时，不仅要考虑端子的中心距是否匹配母排开孔，还要预留出螺栓拧紧时扳手的操作空间，很多新手布局时只留了端子本身的位置，没留扳手操作空间，到装配工序才发现端子根本没法拧紧，只能临时切割周边结构件，带来不必要的安全隐患。

　　电容底部是平整的安装端面，没有额外的固定引脚，这类规格的电容在设备内安装时，一般是通过电容夹箍固定在安装板上，建模时还原的圆柱外径公差、整体高度公差，都是夹箍折弯尺寸、安装板开孔避让尺寸的核心参考，夹箍的抱紧力不能过大，否则会挤压铝壳导致内部电解液渗漏，也不能过松，否则设备运输或运行振动时电容会出现移位，拉扯接线母排引发故障。从电路功能层面来说，这类400V耐压等级的330uF电容，主要应用在单相220V输入的整流后直流母线回路，承担整流后的纹波电流滤除，以及负载突变时的瞬时能量补充，在三维布局时，需要尽可能将电容布置在靠近整流桥输出端与逆变模块输入端的位置，缩短母排的走线路径，降低线路寄生电感对电容滤波效果的影响，而精准的三维模型可以让工程师在设计阶段就完成母排路径的虚拟装配，验证不同布局下的母排长度、折弯角度，提前规避寄生电感过大带来的器件电压尖峰超标问题。

　　建模过程中对外壳表面的品牌标识区域、极性标识的位置都做了等比例还原，在做整机的BOM校验、生产装配可视化指导时，这些细节可以帮助产线操作人员快速识别器件规格与极性，避免出现电容装反的低级错误——高压铝电解电容反接会直接导致器件击穿鼓包，甚至引发漏液、爆炸等严重安全事故，所以模型上的极性标识细节，看似无关紧要，实则对接线工序的防错有实际参考价值。另外，电容顶部的防爆阀结构也在模型上做了轮廓还原，这个位置是电容过压失效时的泄压口，布局时不能在防爆阀的正上方布置其他结构件或走线，必须预留足够的泄压空间，否则电容失效时泄压受阻，会引发外壳炸裂的风险，很多工程师在做紧凑化结构设计时，容易忽略这个细节，把结构件紧贴电容顶部布置，留下安全隐患，精准的三维模型可以在设计阶段就做干涉检查，提前识别这类风险点。在做设备的热仿真分析时，这个模型的圆柱外形、外壳材质参数也可以直接导入热仿真软件，结合电容的损耗参数，模拟不同负载下电容表面的温升分布，验证电容周围的风道设计是否合理，避免电容长期工作在超温状态下缩短使用寿命——铝电解电容的使用寿命和工作温度直接相关，温度每升高10摄氏度，使用寿命会减半，所以结构布局时的风道设计、与周边发热器件的距离把控，都需要基于精准的三维模型来做仿真验证。
