三插电螺钉式热水箱浸入加热元件

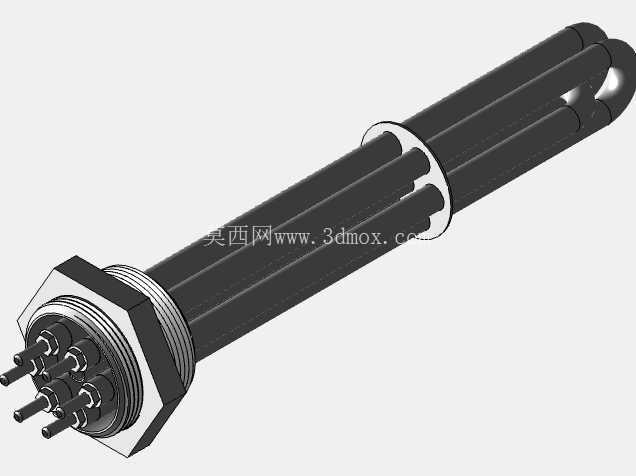

　　这款三插电螺钉结构的浸入式加热元件，核心应用场景集中在商用及民用储水式热水箱的水体加热环节，也可适配小型恒温储液槽、低压流体预热罐体的配套加热需求，是储水类热交换设备里直接接触介质完成电热转换的核心执行部件。从实际工况适配来看，该元件采用法兰螺纹式安装结构，安装时仅需在储水罐体侧壁预留对应规格的内螺纹安装孔，将带六角安装座的螺纹段旋入罐体即可完成固定，六角结构可直接配合标准扳手施加安装扭矩，无需额外设计定制安装支架，能大幅降低罐体配套加工的复杂度，同时螺纹配合面加装密封垫片后，可承受常规储水设备0.6MPa以内的工作压力，避免介质渗漏风险。

　　功能设计上，三根平行排布的金属加热管采用U型折返结构，在有限的插入长度内最大化拓展了加热管与水体的接触面积，相比单管同功率结构，能有效降低加热管表面的单位热负荷，避免管表温度过高导致的水体结垢加速问题，延长元件整体使用寿命。加热管端部的接线端采用独立绝缘密封结构，三个接线插脚分别对应三相供电的接线点位，接线时可直接配套标准压线端子完成线路连接，插脚与安装座之间的绝缘层可耐受长期高温工作环境，避免出现接线端爬电、击穿的安全隐患。加热管末端的环形提手结构，并非用于设备整体吊装，而是针对后期维护场景设计，当加热管表面结垢严重需要拆出清理时，可通过该环形结构借力将加热管从安装孔中平稳拉出，避免直接撬动加热管导致管体变形、密封面损坏。

　　从建模的结构逻辑来看，该模型完整还原了产品的安装边界尺寸：螺纹安装段的公称直径、六角安装座的对边尺寸、加热管插入罐体后的有效长度、接线端的外露长度均按照实际产品的装配公差做了等比例还原，在做储水罐体的配套结构设计时，可直接调用该模型完成安装位的干涉检查，无需反复核对二维图纸的尺寸标注。加热管的弯折半径、管体之间的排布间距也完全符合实际加工工艺要求，管体之间预留的均匀间隙可保证水体在加热管之间自由对流，避免出现局部热淤积导致的加热效率下降问题。

　　在实际选型适配过程中，该结构的加热元件相比法兰盘式安装的同类产品，更适合容积在50L-300L之间的中小型储水热水箱，安装孔加工难度低，后期更换维护无需拆卸大面积的罐体法兰，单人即可完成拆换操作。模型中还原的密封台阶结构，也提示设计人员在配套安装时，需根据罐体介质的特性选择对应耐温、耐水的密封垫片，若用于软化水或者弱腐蚀性液体的加热，还需对应调整加热管的管材材质，不过该基础模型的安装接口尺寸可直接通用，仅需替换管体材质参数即可完成不同工况的适配改型。

　　从结构可靠性角度看，加热管与安装座的连接位置采用了压接密封工艺，模型中还原了该位置的加强过渡段，该结构可避免加热管工作时的热胀冷缩应力集中在焊接位置，长期冷热交替工况下也不易出现焊缝开裂、介质渗入加热管内部导致的绝缘失效问题。接线端的排布采用圆周等分布置，三相接线点位之间的电气间隙满足低压电气设备的安全规范要求，接线完成后可配套标准的电气防护端盖，避免水滴、灰尘落入接线腔引发电气故障。
