螺钉式PT1螺纹插装热水加热棒结构

　　在民用商用热水储水设备、小型工业温控槽、太阳能辅助加热单元这类需要直接对水体进行升温的场景里，浸入式电加热元件是核心换热部件，这款螺钉型PT1螺纹插装的加热结构，就是针对小容积腔体的侧装、斜装需求设计的直入式加热组件。

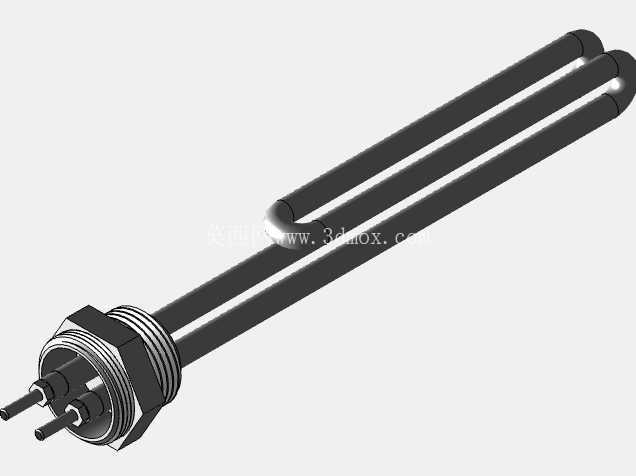

　　从实际安装边界来看，这款加热元件采用PT1直管螺纹作为安装接口，螺纹段配套有六角拧动结构与密封垫圈位，安装时不需要额外焊接法兰座，直接在储水腔体壁面加工对应规格的内螺纹孔，将加热管从外侧旋入腔体即可，六角结构的尺寸适配常规活动扳手的拧动空间，安装时不需要伸入腔体内部操作，后期维护更换时也能直接从外部旋出，不会对腔体内部的其他结构造成干涉。加热管的有效发热段采用三根U型弯折的金属加热管并行排布，管体之间预留了均匀的水流间隙，避免加热时局部热量堆积造成管体表面结垢过快，同时三根并行的结构能在有限的插入深度下最大化发热面积，保证单位时间内的换热效率。

　　从功能特性上看，这款加热元件的接线端位于螺纹接口的外侧，也就是腔体外部的区域，三个接线柱采用绝缘陶瓷座与金属安装座完全隔离，接线端的外露长度适配常规的防水接线盒安装空间，不需要额外裁剪接线端子就能完成线路接驳，绝缘结构能避免腔体渗漏的水汽接触带电部件，满足潮湿安装环境下的绝缘防护要求。加热管的发热段全部位于腔体内部的水体区域，螺纹安装位的密封面采用平垫加锥面的双重密封结构，能承受常规储水设备的0.6MPa以内的工作水压，不会出现安装位渗水的问题。

　　在设计思路上，这款结构没有采用复杂的法兰盘连接，而是选用标准PT1螺纹作为安装接口，核心是为了适配小容积储水腔体的薄壁安装需求，小容积腔体的壁面通常厚度在2-5mm之间，焊接大尺寸法兰容易造成壁面变形，而螺纹连接的加工难度更低，密封可靠性也更易保证。加热管的弯折半径经过匹配设计，既保证管内部的电热丝与氧化镁粉填充均匀，不会出现弯折处填充密度不足造成的局部过热，也让三根加热管的整体外径控制在合理范围，旋入安装时不会与腔体内部的液位传感器、进出水管路等部件发生位置冲突。

　　从实际选型适配的角度，这款加热结构的插入深度可以根据不同的腔体深度做对应调整，螺纹接口的标准统一特性，让同一款安装座可以适配不同功率的发热管组件，不需要重新加工腔体的安装孔位。加热管的表面材质选用耐水腐蚀的金属材质，长期浸泡在热水环境中不会出现锈蚀脱落的问题，管体表面的功率密度控制在水体加热的合理区间，避免表面温度过高造成水垢快速附着，延长元件的实际使用寿命。在日常设备维护中，这种螺纹插装的结构可以在排空腔体水体后直接拆卸清理表面水垢，不需要拆解整个腔体的端盖结构，大幅降低后期维护的操作难度。

　　在结构建模的细节处理上，螺纹段的牙型按照PT密封管螺纹的标准参数绘制，六角拧动部位的对边尺寸符合通用五金件的标准规格，加热管的弯折处做了平滑的圆弧过渡，没有尖锐的弯折棱角，接线柱的直径与伸出长度匹配常规的接线端子尺寸，绝缘座的台阶结构完全覆盖安装座的金属外露部分，避免接线时出现误碰短路的风险。整个结构的安装定位完全依靠螺纹的旋入深度控制，不需要额外的定位销或者固定螺栓，零件数量少，装配工序简单，适合批量生产装配。
