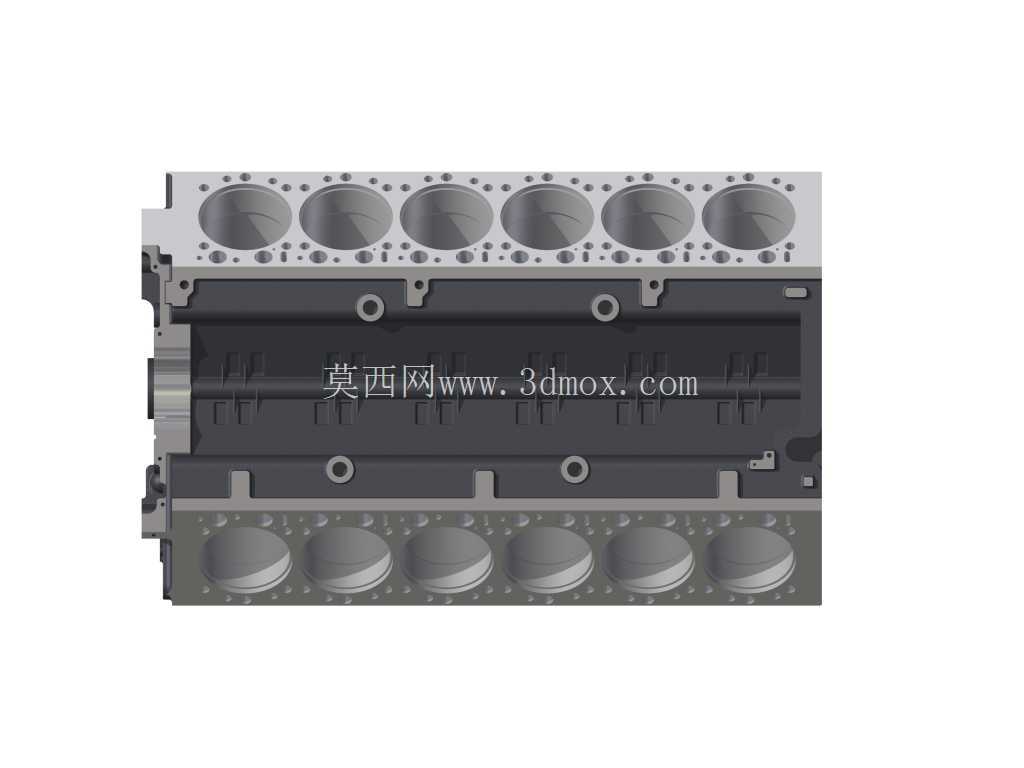

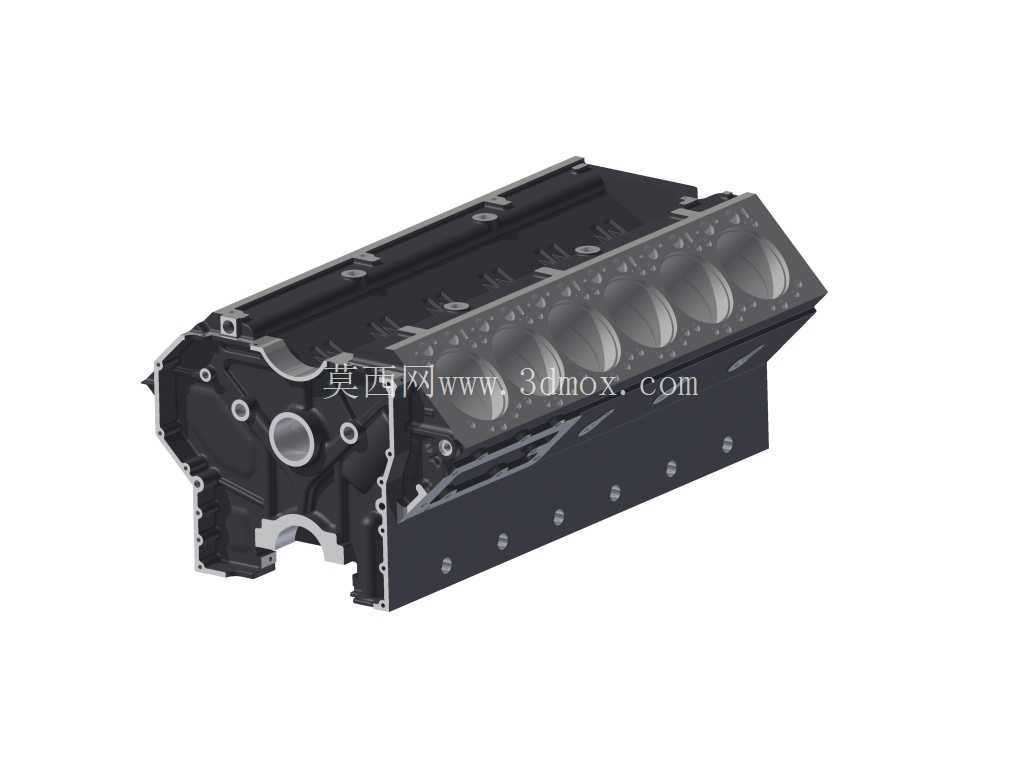

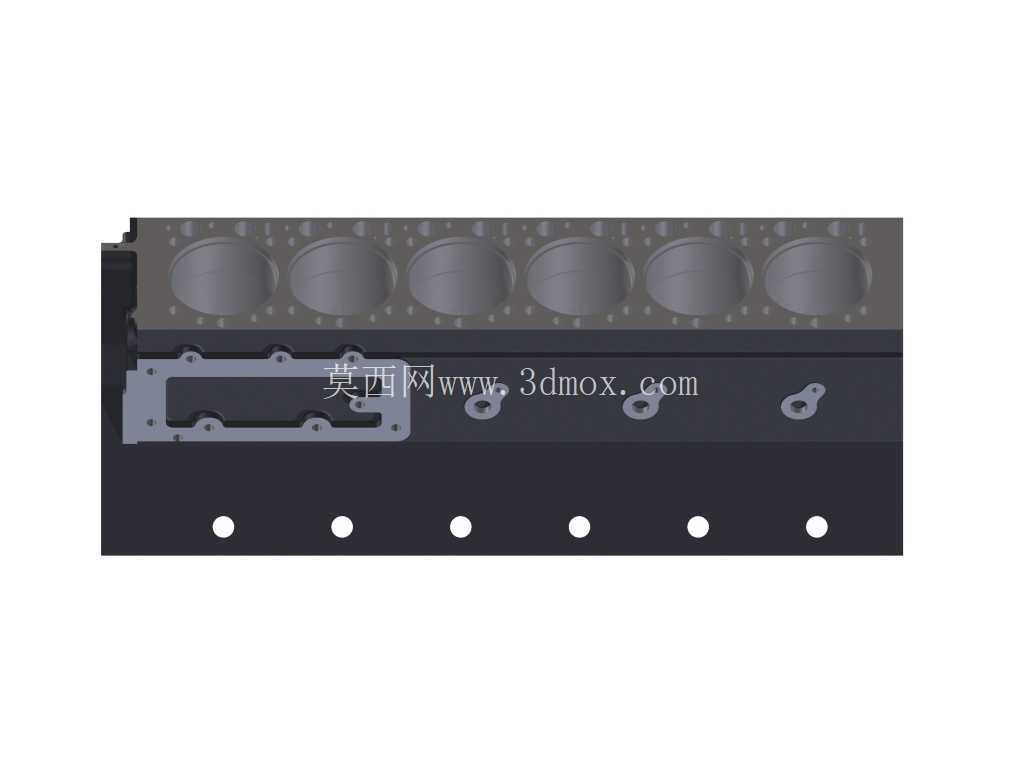

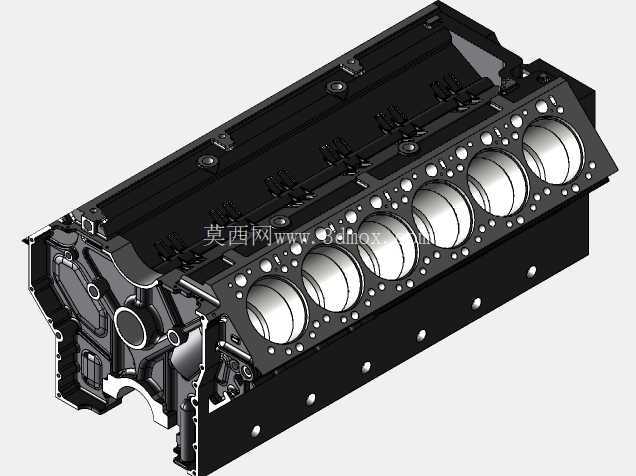

MANV12柴油发动机缸体总成结构设计

做商用车动力总成配套设计快十二年，经手的直列六缸、V型八缸机型不下二十款，第一次拿到这套V12缸体数模的时候，还是能感觉到大排量重型动力的设计巧思。很多刚入行的结构工程师做发动机建模，总先盯着曲轴连杆的运动机构抠细节，其实缸体作为整台动力装置的承载基体，所有安装边界、配合公差、受力路径的设计，才是决定整机可靠性的核心。

这套V12机型采用60度夹角V型布局，和早年接触过的90度夹角V8机型不同，60度的夹角设计刚好能让12个曲柄销的发火间隔均匀分布在720度曲轴转角内，每60度就有一个气缸完成做功冲程，整机运转的平顺性比小夹角机型提升不少，尤其适配重型牵引车、大型工程机械设备、固定式柴油发电机组这类对动力输出稳定性要求高的场景——跑长途干线物流的重卡如果配这种机型，高速巡航时的动力绵密感是直列六缸机型比不了的，带载启动大型发电机组时，也不会因为单缸做功间隔大出现明显的转速波动。

从结构设计逻辑来看，这款缸体采用了整体式龙门结构，区别于普通乘用车汽油机的平分式缸体，龙门结构的曲轴箱结合面低于曲轴旋转中心，整缸的弯曲刚度能提升40%以上，毕竟V12机型的峰值爆发压力能达到18MPa以上，要是刚度不足，高负荷工况下缸筒失圆会直接导致活塞环密封失效，出现机油耗飙升、动力下降的问题。建模的时候能注意到，两列气缸的缸筒之间设计了贯通的冷却水套，进水口布置在缸体V型夹角的内侧，冷却液从缸体底部进入后，先顺着缸筒外壁的导流筋流向缸盖方向，这种内侧进水的设计能让两列气缸的冷却均匀性更好，不会出现外侧缸筒过冷、内侧缸筒过热的温差变形问题，之前做过的一款V8机型因为进水口布置在外侧，高负荷时两列缸的温差能到18度，缸垫冲蚀的故障率一直降不下来，后来改了进水路径才解决问题。

安装边界的设计上，这款缸体的前端面预留了正时齿轮室、水泵、机油泵的安装定位止口，所有安装孔的位置度公差都控制在0.05mm以内，毕竟正时系统的传动精度直接影响配气相位，要是定位偏差超过0.1度，整机的排放和动力性都会受影响。后端面的飞轮壳安装面采用了整体式加工平面，同轴度基准直接取曲轴主轴承孔的轴线，保证飞轮旋转时的端面跳动量控制在0.1mm以内，避免离合器接合时出现抖动。缸体两侧设计了加强筋结构，从主轴承座一直延伸到缸筒上部，这些加强筋不是随便加的，是经过有限元拓扑优化后保留的受力路径，既能在整机重量增加不多的前提下，提升缸体的抗扭刚度，还能给附件安装提供固定点，比如发电机、空调压缩机、转向助力泵这些附件的安装支架，都可以直接固定在这些加强筋上，不用额外设计安装底座。

很多人觉得V12机型体积大不好布置，其实这款缸体在设计的时候做了很多紧凑化处理，两列气缸的缸筒中心距控制在128mm，比同排量的直列六缸机型的长度短了近30%，虽然宽度有所增加，但对于重型商用车的发动机舱布局来说，横向空间的余量比纵向空间大很多，这种短长度的设计能给变速箱、散热系统留出更多布置空间。主轴承盖采用了球墨铸铁材质，和缸体之间采用止口定位加横向螺栓紧固的结构，每个主轴承盖除了两根垂直的主螺栓，还在侧面设计了两根横向螺栓，能把主轴承座的横向刚度提升60%，避免高负荷工况下主轴承孔失圆，导致曲轴烧瓦的故障。

油道的设计也很有讲究，主油道布置在缸体V型夹角的内部，从机油泵出来的压力机油先进入主油道，再通过分油道分别供给曲轴主轴承、凸轮轴轴承、活塞冷却喷嘴，还有通往缸盖的液压挺柱油道，这种内置主油道的设计比外置油管的可靠性高很多，不会因为车辆颠簸、油管老化出现机油泄漏的问题。活塞冷却喷嘴的安装孔直接加工在主油道旁边，每个气缸对应一个喷嘴，当机油压力达到2bar的时候，喷嘴会喷出机油直接冷却活塞内腔，毕竟V12机型的功率密度高，活塞顶部的温度能到350度以上，要是没有足够的冷却，活塞很容易出现烧蚀、开裂的问题。

做这类大排量发动机的三维建模，最考验工程师对实际工况的理解，不是把各个零件拼起来就行，要考虑每个结构背后的受力、散热、装配、维修的需求。比如缸体上的所有工艺孔，都设计了封堵位置，有的是用碗形塞封堵，有的是用螺纹堵头，位置都选在加工方便、不会和其他零件干涉的地方；缸筒的内壁设计了平台网纹，既能储存少量机油保证活塞环的润滑，又能把机油耗控制在合理范围内；曲轴箱的通风通道直接铸在缸体内部，不用额外加装通风管，减少了泄漏点。

在实际配套场景中，这款缸体除了用在公路重卡上，还能适配大型矿用设备、船舶辅机、特种作业车辆，不同的配套场景只需要调整缸体上的附件安装孔位，不用改动主体结构，这也是平台化设计的优势——一个基础缸体结构，通过少量的细节调整，就能覆盖不同功率段、不同应用场景的动力需求，大幅降低了开发和制造成本。之前给矿区做设备动力升级的时候，就参考过这类V型缸体的加强筋设计思路，把原来直列六缸机型的缸体刚度提上去之后，设备在高负荷连续作业时的故障率降了近三成，这就是成熟结构设计的价值。
