小型精密电阻点焊工装结构设计

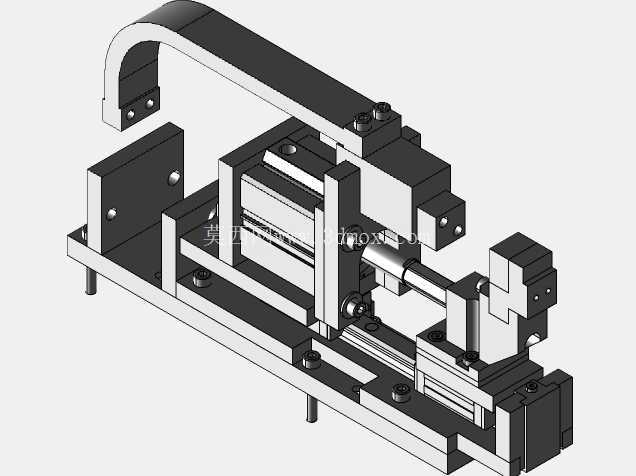

　　这套点焊工装结构，主要面向小尺寸薄件金属的精密电阻焊接场景，常见于电子元器件引脚焊接、小型五金件叠片点焊、电池极耳连接这类对焊接位置精度、焊点压力一致性要求较高的生产环节，区别于大型手持点焊机，这类台式工装的核心优势是焊接位置重复精度高，电极施压过程稳定，不会因为人工手持的抖动出现焊点偏移、压力不均导致的虚焊、焊穿问题。从结构布局来看，整套工装采用底板作为统一安装基准，所有功能组件都通过内六角螺栓固定在底板的加工定位槽上，安装时不需要额外配做定位销，只要对齐槽位锁紧螺栓就能保证各组件的同轴度与平行度，后期维护更换易损件的时候，拆装复位也不会出现装配偏差，能大幅减少设备调试的停机时间。

　　工装的执行端采用直线导轨作为滑动导向，搭配气缸作为施压动力，电极安装座的滑动行程控制在50mm范围内，既满足不同厚度工件的装夹空间需求，也避免过长行程带来的电极下压偏摆问题；上电极的悬臂部分做了加强筋结构设计，悬臂伸出长度控制在120mm以内，在电极施加最大200kg焊接压力的时候，悬臂端部的形变量控制在0.02mm以内，不会因为悬臂变形导致电极错位，影响焊点质量。下电极的安装座设计成可调节结构，支持X/Y两个方向各15mm的位置微调，方便针对不同尺寸的工件快速调整焊接点位，不需要重新拆装整个工装底座，换型调试的时间能缩短60%以上。

　　在安装边界上，整套工装的底板长度为320mm，宽度为180mm，整体高度不含上电极悬臂的话是110mm，安装时只需要在工作台面上预留400*250mm的平整安装空间，通过底板四个角的M6安装孔锁紧固定即可，不需要额外做混凝土基础或者大型机架支撑，适合集成在小型自动化生产线、台式工作站里使用，也可以单独作为手工工位的焊接工装使用。设计过程中特意将气缸的进气接口、电极的接线端子都布置在工装的后侧，避免管线干涉工件的上下料操作，前端的操作区域没有任何突出的管线或者结构件，工人取放工件的时候不会被剐蹭，操作安全性更高。

　　滑动导轨的选型上采用了预压等级为普通级的微型直线导轨，配合自润滑滑块，日常使用中不需要频繁加注润滑脂，维护周期能达到3000工作小时以上，适合电子加工厂、小型五金加工厂这类连续生产的使用场景。电极部分采用快拆式设计，电极帽通过锁紧螺母固定在电极杆上，电极磨损之后只需要松开螺母更换电极帽即可，不需要拆卸整个电极安装座，更换时间不超过2分钟，能有效减少设备维护的辅助时间。整套结构的受力路径做了专门的优化，焊接时的压力从气缸输出，通过滑块、电极杆直接传递到焊点位置，底板承受全部的反作用力，不会让导轨承受额外的倾覆力矩，能大幅延长导轨和气缸的使用寿命，避免长期使用后出现精度衰减的问题。针对薄件焊接容易出现飞溅的问题，上电极的安装座上预留了防护挡板的安装位，用户可以根据自己的焊接工件材质加装透明防护挡板，阻挡焊接飞溅伤到操作人员，同时也不会影响观察焊接位置。工装的定位块采用可更换设计，针对不同外形的工件，只需要更换对应形状的定位块，就能快速适配新的工件焊接需求，整套工装的通用化率达到85%以上，不需要因为换产品就重新制作整套焊接工装，能有效降低生产端的工装投入成本。
