带减速齿轮组的舵机伺服执行机构

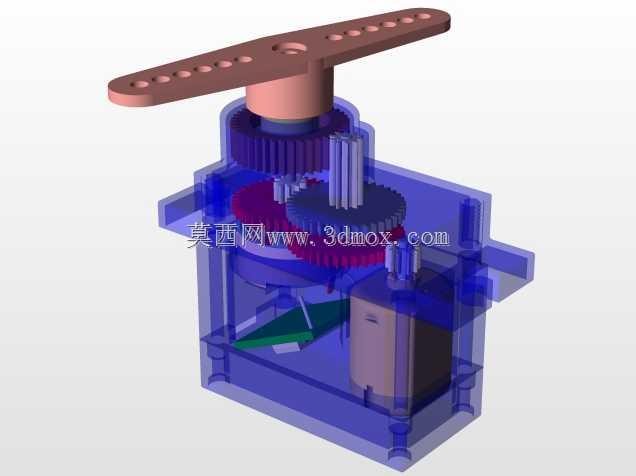

这款伺服执行机构是小型运动控制场景里的核心动力部件，常见于航模舵面控制、小型机器人关节驱动、自动化设备点位定位、智能门锁锁舌驱动、3D打印机进料调节这类对位置精度有要求的场景，能在收到控制信号后快速将输出轴调整到指定角度，维持稳定的扭矩输出对抗外部负载扰动。从结构设计来看，整套机构采用多级直齿轮减速布局，动力从底部的直流动力单元输出后，经过三级不同齿数的圆柱齿轮逐级降速增扭，最终将动力传递到顶部带多孔位的输出摇臂上，齿轮组的模数、齿数配比经过匹配计算，既保证了足够的减速比来放大输出扭矩，也控制了齿轮啮合的背隙在极小范围内，避免位置控制出现回程误差。外壳采用半透明的工程塑料注塑成型，既可以直观观察内部齿轮的啮合运行状态，也能为内部传动部件提供防护，隔绝外界粉尘、碎屑进入齿轮啮合区域，同时预留了四个安装固定孔位，方便用户在不同安装面上通过螺丝完成整机固定，安装孔的间距符合小型舵机的通用安装规范，能够直接替换同规格的标准舵机产品，不需要额外修改安装支架的尺寸。顶部的输出摇臂采用一字型多孔设计，不同的孔位对应不同的力臂长度，用户可以根据实际需要的输出扭矩、摆动角度范围选择对应的连接孔位，调整负载端的运动行程与受力大小，摇臂与输出轴采用扁位配合的连接方式，能够传递更大的扭矩，不会因为负载过大出现摇臂与轴之间打滑的问题。内部的位置检测元件与控制电路集成在动力单元旁的腔体内，能够实时采集输出轴的当前角度位置，和输入的控制信号做比对后动态调整动力单元的转动方向与转速，形成闭环控制，保证输出角度的精度控制在1度以内，满足绝大多数小型精密运动控制的需求。整机的外形尺寸紧凑，长宽高都控制在极小的范围内，能够嵌入到空间受限的设备内部，不会占用过多的安装空间，输出轴的中心高度、安装孔位的位置都经过标准化设计，和市面主流的9克、17克规格小型舵机的安装边界完全兼容，用户在做设备升级替换时不需要重新设计安装结构，大幅降低了改造成本。在实际使用过程中，这套机构可以通过PWM信号或者总线协议接收控制指令，支持0到180度的角度摆动范围，部分定制版本还可以实现连续旋转输出，满足不同场景的使用需求，齿轮组采用耐磨的工程塑料材质，在保证传动强度的同时降低了运行噪音，即使在近距离使用也不会产生明显的齿轮啮合噪音，适合对噪音有要求的消费类电子、桌面级小型设备使用。
