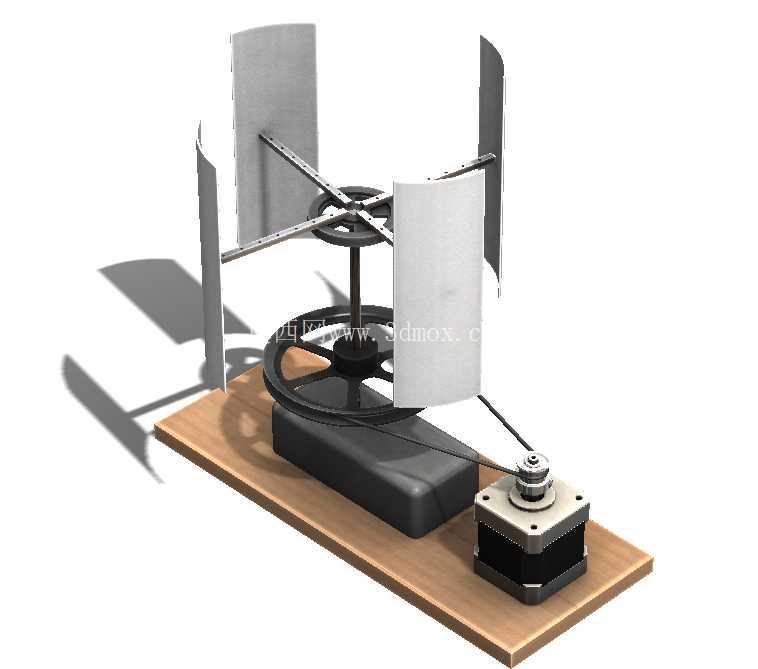

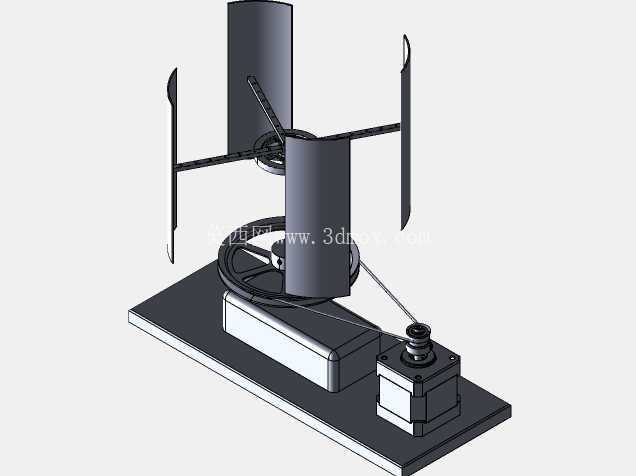

垂直轴风力涡轮发电实验原型结构

　　这套垂直轴风力涡轮原型，主要面向小型分布式风能利用场景的前期验证环节，可覆盖离网供电点位的小功率发电测试、教学实验平台搭建、新型风能捕获结构的性能迭代验证等实际需求，区别于传统水平轴风机的结构逻辑，垂直轴构型无需额外加装对风转向机构，在风向多变的近地面、建筑顶部、狭窄巷弄等紊流较多的安装场景下，能保持更稳定的能量捕获效率，不会因风向快速变化出现输出功率大幅波动的问题。

　　从功能特性来看，整套结构分为风轮捕获段、传动增速段、动力输出段三个核心模块。风轮部分采用四片对称式曲面叶片设计，叶片通过径向辐条固定在中心转轴上，曲面构型可在任意来风方向下形成稳定的压差驱动力，无需调整朝向即可带动转轴持续旋转，相比直板叶片的风轮，曲面叶片的启动风速阈值更低，在低风速区间的扭矩输出表现更优，能适配更多低风速区域的测试需求。传动段采用带轮增速结构，风轮主轴下端安装大直径带轮，通过同步带连接发电机端的小直径带轮，可将风轮的低转速高扭矩输入，转化为发电机适配的高转速低扭矩输出，带传动结构本身具备过载缓冲特性，当瞬时阵风过大导致风轮扭矩突增时，皮带可通过微量打滑保护后端发电机不受冲击载荷损坏，降低实验过程中的部件损耗概率。动力输出端采用标准安装尺寸的步进电机结构作为发电单元，安装座预留了通用的螺孔定位位，可根据测试需求快速更换不同功率等级的发电模块，无需重新调整整体安装基准。

　　设计过程中优先考虑了实验场景的拆装便捷性与结构稳定性，风轮叶片与辐条之间采用快拆式紧固件连接，可根据测试需求快速调整叶片安装角度、更换不同翼型的叶片，对比不同参数下的风能捕获效率；中心转轴采用双轴承支撑结构，上下两个轴承位分别固定在支架的上下横梁处，可抵消风轮旋转过程中产生的径向摆动，避免长轴高速旋转时出现挠曲变形，保证传动过程的同轴度，减少不必要的机械损耗。底部安装基板采用实木层压板材，整体平整度控制在0.2mm以内，所有功能部件均通过螺栓固定在基板上，基板预留了多组T型安装槽位，可灵活调整带轮中心距、发电机安装位置，适配不同传动比的测试需求，整套结构的安装边界控制在400mm300mm350mm范围内，可直接放置在标准实验台面上开展测试，无需额外搭建大型安装支架，适合实验室、教学演示等空间有限的场景使用。

　　在实际应用层面，这套原型可完成多类验证工作：可通过更换不同直径的带轮，测试不同传动比下的发电效率匹配关系，找到风轮与发电机的最优转速匹配区间；可通过调整叶片的安装攻角，测试不同角度下的启动风速、额定转速、输出功率等核心参数，为后续放大版的垂直轴风机设计提供实测数据支撑；也可直接作为小型离网供电系统的发电端，搭配整流稳压模块、储能电池，为小型传感器、低功耗照明设备提供持续电力供应，适合在无电网覆盖的野外监测点位、偏远地区小型供电场景做前期适配验证。结构设计过程中充分考虑了加工可行性，所有金属部件均采用常规机加工工艺即可完成生产，叶片可通过薄板折弯、3D打印等多种方式制作，无需开模即可完成原型搭建，大幅降低前期验证阶段的加工成本与周期，传动部分的所有易损件均采用标准件，同步带、轴承、紧固件均可直接从市面采购，后期维护更换无需定制特殊部件，能有效降低长期测试过程中的运维成本。风轮部分做了动平衡预校准设计，每片叶片的安装位都预留了配重调节槽，可根据实际加工后的叶片重量差添加配重块，将风轮旋转过程的振动量控制在允许范围内，避免高速旋转时因动平衡不足导致结构共振，影响测试数据准确性甚至损坏部件。
