PCB安装黑色阳极氧化挤压散热器结构

　　在高密度PCB板卡的热设计环节，板载功率器件的散热方案选型直接决定整机长期运行的可靠性，这类适配PCB安装的挤压散热器，主要针对板上封装尺寸有限、热流密度中等的功率半导体、电源模块类器件做被动散热，无需额外加装风扇即可满足常规工业级板卡的温升控制要求，常见于工业控制板卡、小功率电源模块、嵌入式工控主板、通讯接口板等场景，能在有限的板上空间内最大化拓展散热面积，避免器件结温超过额定阈值引发性能衰减或寿命折损。这款散热器采用挤压成型工艺加工，基材选用导热性能优异的铝合金材质，表面做黑色阳极氧化处理，一方面黑色氧化层可以提升表面热辐射效率，增强被动散热的辐射换热能力，另一方面阳极氧化膜可以提升铝材表面的耐腐蚀性、绝缘性能，避免安装过程中与PCB焊盘、器件引脚发生意外短路，同时氧化层硬度较高，能提升散热器表面的抗刮擦能力，在装配、运输过程中不易出现表面划伤影响外观或散热性能。

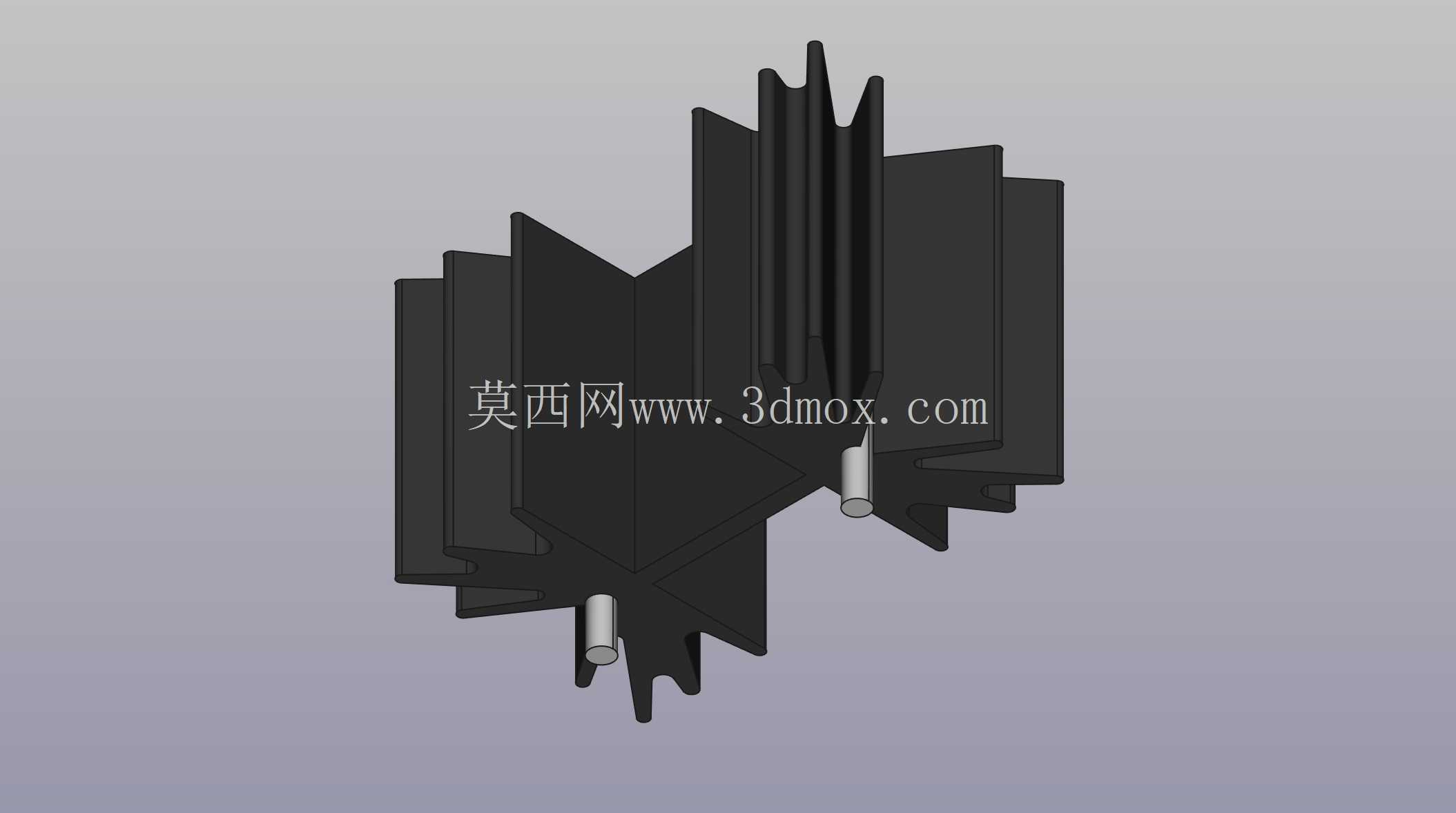

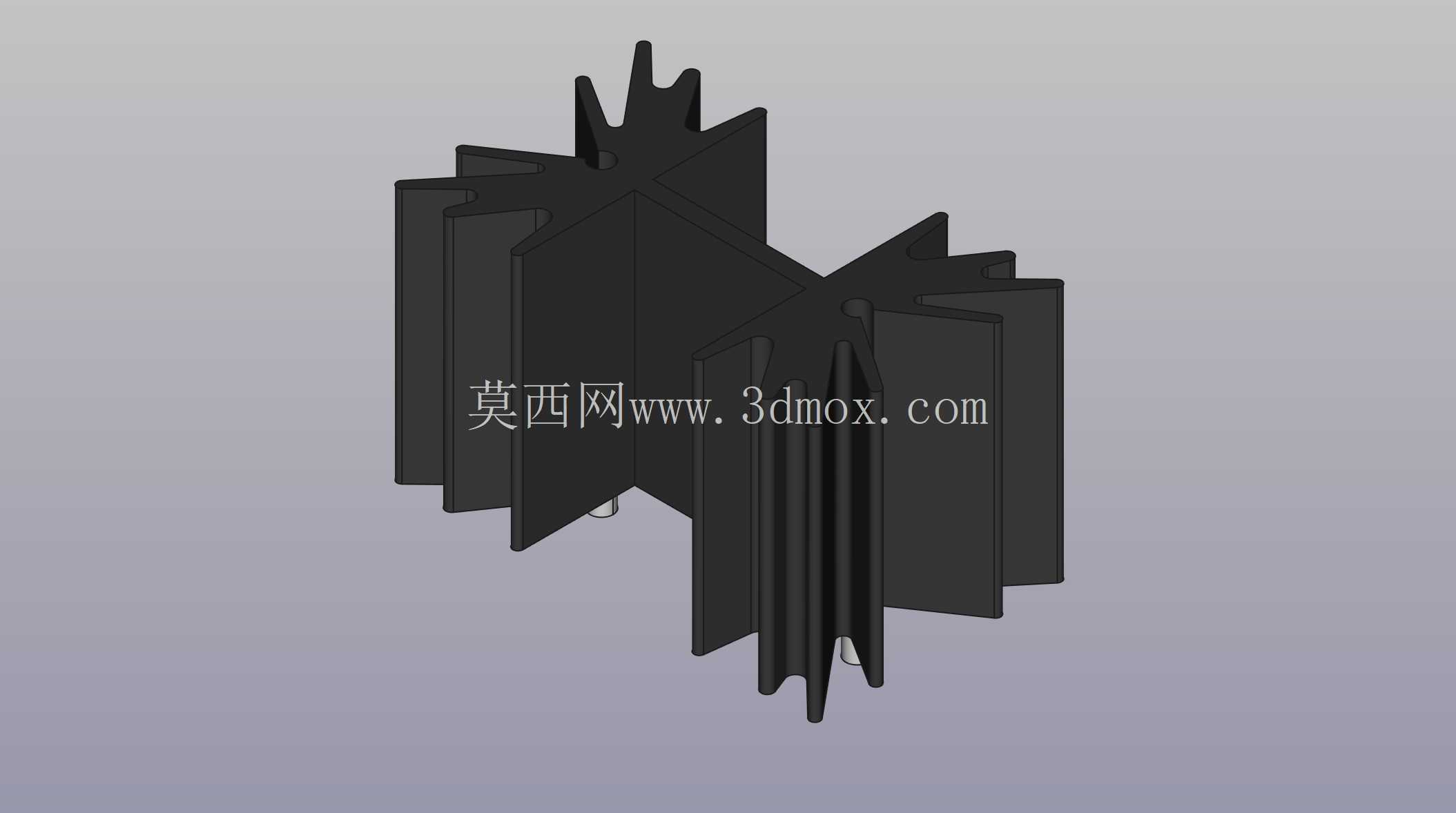

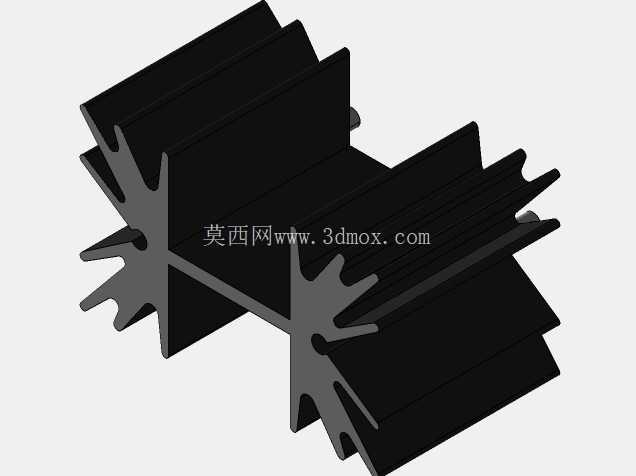

　　从结构设计来看，这款散热器采用星型多鳍片布局，区别于常规单向平行鳍片的铝挤散热器，这种多方向伸展的鳍片结构可以在相同的占用投影面积下，拓展更多的有效散热面积，同时各个方向的鳍片间隙可以引导不同流向的自然对流空气穿过鳍片间隙，不会因为板上周边器件的遮挡导致某一方向风道完全阻断，提升了在复杂板上布局环境下的散热适应性。鳍片的厚度与间隙做了匹配自然对流的优化设计，鳍片厚度兼顾挤压成型的工艺可行性与导热路径的热阻要求，不会因为鳍片过薄导致成型难度提升、根部到鳍片顶端的导热热阻过大，也不会因为鳍片过厚减少有效鳍片数量、降低总散热面积；鳍片间隙控制在自然对流的最优区间，避免间隙过小导致空气流动阻力增大、对流换热效率下降，也不会因为间隙过大浪费可利用的散热空间。

　　安装定位方面，这款散热器针对PCB安装场景设计了对应的安装固定结构，底部的安装基准面平整度控制在较高精度范围，保证与器件发热面的贴合度，降低接触热阻，底部预留的固定引脚可以直接插入PCB对应的安装孔位，通过波峰焊或者手工焊接的方式固定在PCB板上，不需要额外的固定卡扣或者粘接胶层，装配工艺简单，适配常规PCB波峰焊生产流程，能提升批量装配的效率。尺寸边界上，这款散热器的宽度为42mm，高度为25.4mm，安装定位直径为25mm，在PCB布局阶段可以直接按照这个尺寸预留安装空间，不会与周边的接插件、电容、芯片等器件发生干涉，25.4mm的高度控制也适配多数常规板卡的壳体内部空间要求，不会因为散热器过高导致壳体无法装配，42mm的最大宽度也不会占用过多的板上布线空间，给周边走线预留了足够的安全距离。

　　在实际选型应用中，这类挤压散热器的散热能力可以覆盖数瓦到十数瓦级别的板上发热器件，不需要额外的主动散热部件即可满足器件的温升要求，相比带风扇的主动散热方案，没有运动部件，不存在风扇寿命到期失效的风险，长期运行的可靠性更高，同时不会产生风扇运转的振动与噪音，适合对噪音、可靠性要求较高的工业应用场景。设计建模过程中，需要重点关注鳍片与底座的连接过渡位置，做合适的圆角过渡处理，一方面可以降低挤压成型过程中的模具应力集中问题，提升挤压模具的使用寿命，另一方面可以减少导热路径上的热阻，让底座吸收的热量可以更顺畅地传导到每一片鳍片上；同时要注意安装引脚的位置精度，保证引脚与PCB安装孔的位置公差匹配，避免批量装配时出现插装困难的问题，引脚的直径与长度也要匹配PCB的板厚与焊接工艺要求，保证焊接后的固定强度，不会在振动环境下出现散热器脱落的问题。黑色阳极氧化层的厚度也需要做合理控制，氧化层过厚会增加接触热阻，影响底座与发热器件之间的热量传递，氧化层过薄则会导致耐腐蚀性、绝缘性能不足，同时表面辐射率也达不到设计要求，建模时不需要单独绘制氧化层结构，只需要在工艺要求中明确氧化层的厚度与性能参数即可。这类星型鳍片的铝挤散热器，相比常规的方形平行鳍片散热器，在相同的占用空间下散热效率更高，同时各个方向的散热均匀性更好，不会因为某一侧靠近板上其他高热器件就出现散热能力大幅下降的问题，在板上空间紧张、周边器件布局复杂的场景下有更好的适配性，建模时需要准确还原每一片鳍片的角度与尺寸，保证模型与实际加工后的产品尺寸一致，方便结构工程师在PCB布局阶段做干涉检查，提前规避装配风险。
