三菱HG-SNS102J交流伺服电机结构

　　在自动化产线的进给轴、数控机床的刀库驱动、包装设备的追切工位、工业机器人的关节动力单元里，这类中惯量交流伺服电机是核心执行部件，区别于普通异步电机的开环运行逻辑，伺服电机需要配合驱动器完成位置、速度、转矩三环的闭环控制，对转子位置反馈精度、转矩脉动控制、响应带宽都有明确的工程要求。这款HG-SNS102J属于三菱中惯量大容量伺服系列，适配1kW级的驱动负载场景，在结构设计上首先考虑了安装兼容性，前端法兰采用标准方形安装止口，止口直径、安装孔位间距、输出轴轴径与键槽尺寸都遵循通用伺服安装规范，设备改造替换时不需要额外加工转接法兰，能直接适配市面上多数同功率等级伺服的安装位，减少机械改造成本。输出轴采用实心合金钢材质，轴端做了防锈发黑处理，键槽为标准平键结构，能通过键连接传递额定转矩，轴伸长度控制在合理范围，避免带负载运行时出现轴端挠曲变形，同时轴根部做了退刀槽设计，方便联轴器的安装定位，也能减少应力集中带来的断轴风险。电机本体的外壳采用高强度压铸铝材质，表面做了散热筋结构设计，沿电机轴向分布的散热筋能增加壳体与空气的接触面积，在电机额定转速连续运行时，能通过自然对流带走绕组产生的热量，不需要额外加装散热风扇，降低了运行时的风噪与振动，也减少了风扇带来的故障点。

　　后端的编码器舱做了独立密封结构，编码器作为伺服系统的位置反馈核心，对粉尘、油污、振动都比较敏感，独立密封舱能隔绝车间环境里的切削液、金属碎屑侵入，保证位置反馈信号的稳定性，编码器接线端采用航空插头连接，插头处做了防水密封圈，接线时直接对准卡扣旋紧即可，不需要单独做接线端子的绝缘处理，现场布线效率更高。电机的定子绕组采用F级绝缘结构，能承受最高155℃的工作温度，绕组嵌线时做了真空浸漆处理，既能提升绕组的绝缘强度，也能固定绕组线圈，避免电机高速加减速时线圈出现位移摩擦导致绝缘破损。

　　转子部分采用内嵌式永磁体结构，永磁体采用耐高温钕铁硼材质，能在120℃的工作温度下保持磁性能稳定，转子做了高精度动平衡校正，平衡等级达到G2.5级，在3000rpm的额定转速下运行时，振动幅值控制在0.1mm/s以内，不会因为转子振动带动整个设备出现共振问题。接线盒位于电机侧上方，盒内预留了动力线、制动电阻线、编码器线的接线端子，接线盒盖采用螺丝压紧密封，进线口采用标准格兰头结构，能适配不同线径的电缆，保证进线处的防护等级达到IP65，在有少量切削液飞溅的机加工场景下也能可靠运行。在实际选型应用时，需要注意电机的安装边界，电机总长从法兰端面到后端编码器舱尾部的尺寸要提前纳入设备布局核算，避免和设备内部的走线槽、其他传动部件产生干涉；垂直安装使用时，要注意电机轴伸端的油封方向，避免润滑油顺着轴流入电机内部；搭配减速机使用时，要确认减速机输入轴的轴径、键槽尺寸和电机输出轴匹配，同时核算转动惯量比，保证负载惯量和电机转子惯量的比值控制在10倍以内，才能保证伺服系统的响应速度不会出现超调、振荡的问题。

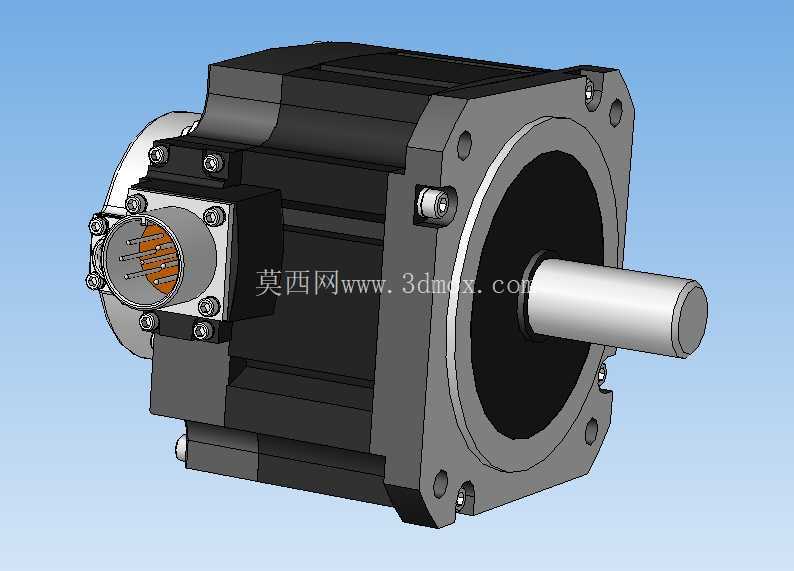

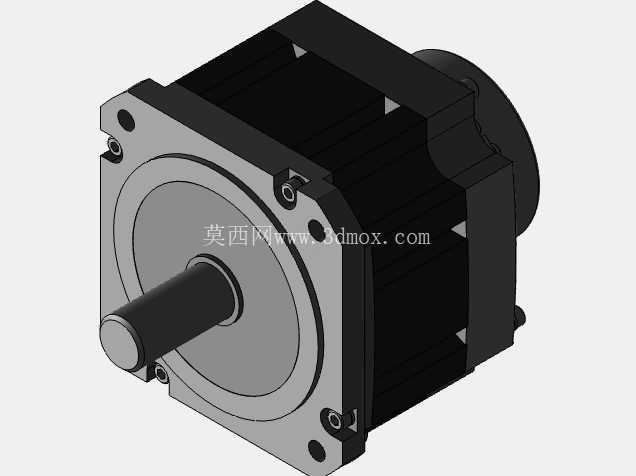

　　这款电机的额定转矩为4.77N·m，最大转矩能达到14.3N·m，能满足设备短时过载加速的需求，比如传送带急停急起、机械手快速移位时的峰值转矩要求，在额定转速下运行时的转矩波动控制在2%以内，能保证进给时的速度平稳性，用在印刷设备的送料辊驱动、锂电池卷绕设备的张力控制工位时，不会因为转矩波动导致材料张力变化出现次品。从三维建模的角度来看，这个模型完整还原了电机的外部安装特征，包括法兰安装孔的位置、输出轴的尺寸、接线盒的外形、编码器插头的位置，在做设备整体装配时，可以直接导入这个模型做干涉检查，不需要自己从零开始测绘建模，能节省大量的结构设计时间，建模时的装配基准选择前端法兰的止口端面和止口圆心，和实际安装时的定位基准保持一致，装配时能直接通过配合约束完成定位，和实际安装逻辑完全匹配。
