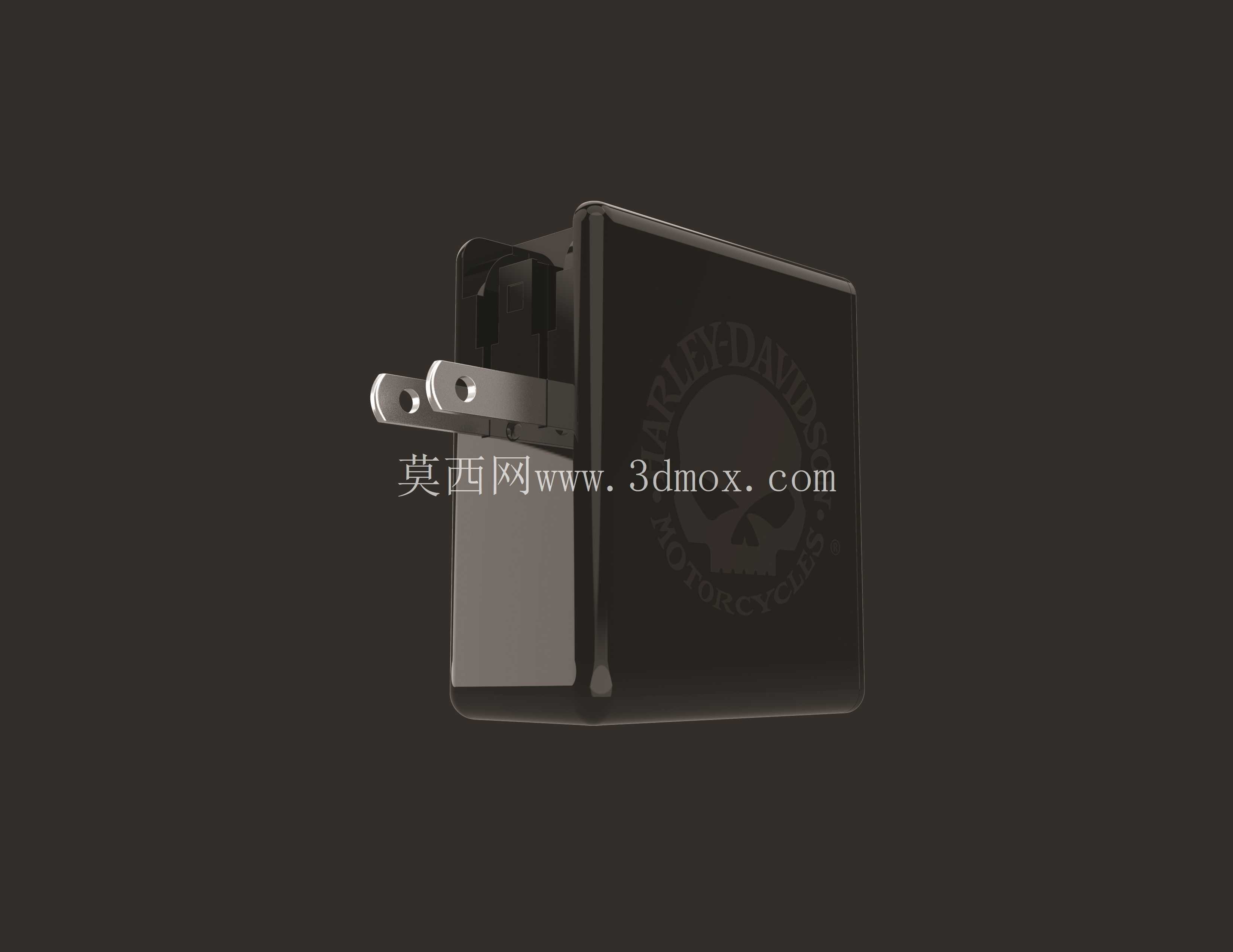

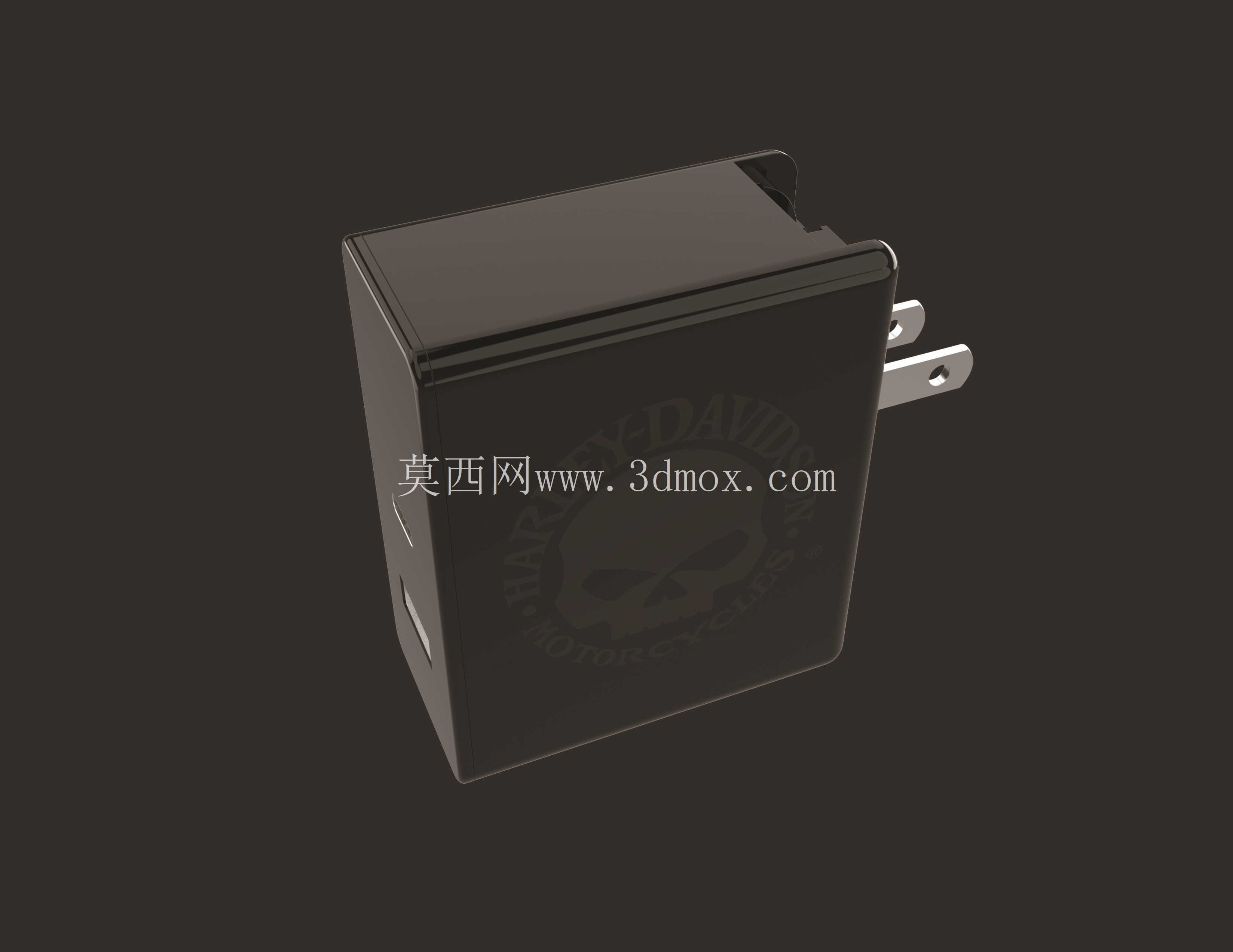

双接口快充墙插电源适配器结构设计

　　日常消费电子供电场景中，墙插式快充适配器是覆盖手机、平板、小型数码外设供电补能的核心配件，这类产品的结构设计需要同时兼顾插装稳定性、接口布局合理性、内部器件排布空间与外壳防护性能，本次建模的双接口快充墙插适配器，就是针对民用墙面取电场景开发的结构方案。从实际使用场景来看，这类适配器直接插接在墙面86型国标插座上，不需要额外延长线材，插装后需要保证自身重心贴合墙面，避免出现插头受力歪斜、长期使用后接触片松动的问题，因此建模阶段特意将插脚的安装基准面与外壳背部平面做齐平处理，插脚伸出长度严格匹配国标插座的接触深度，既保证插合后的接触可靠性，也避免插脚过长导致外壳与墙面之间留缝积灰。

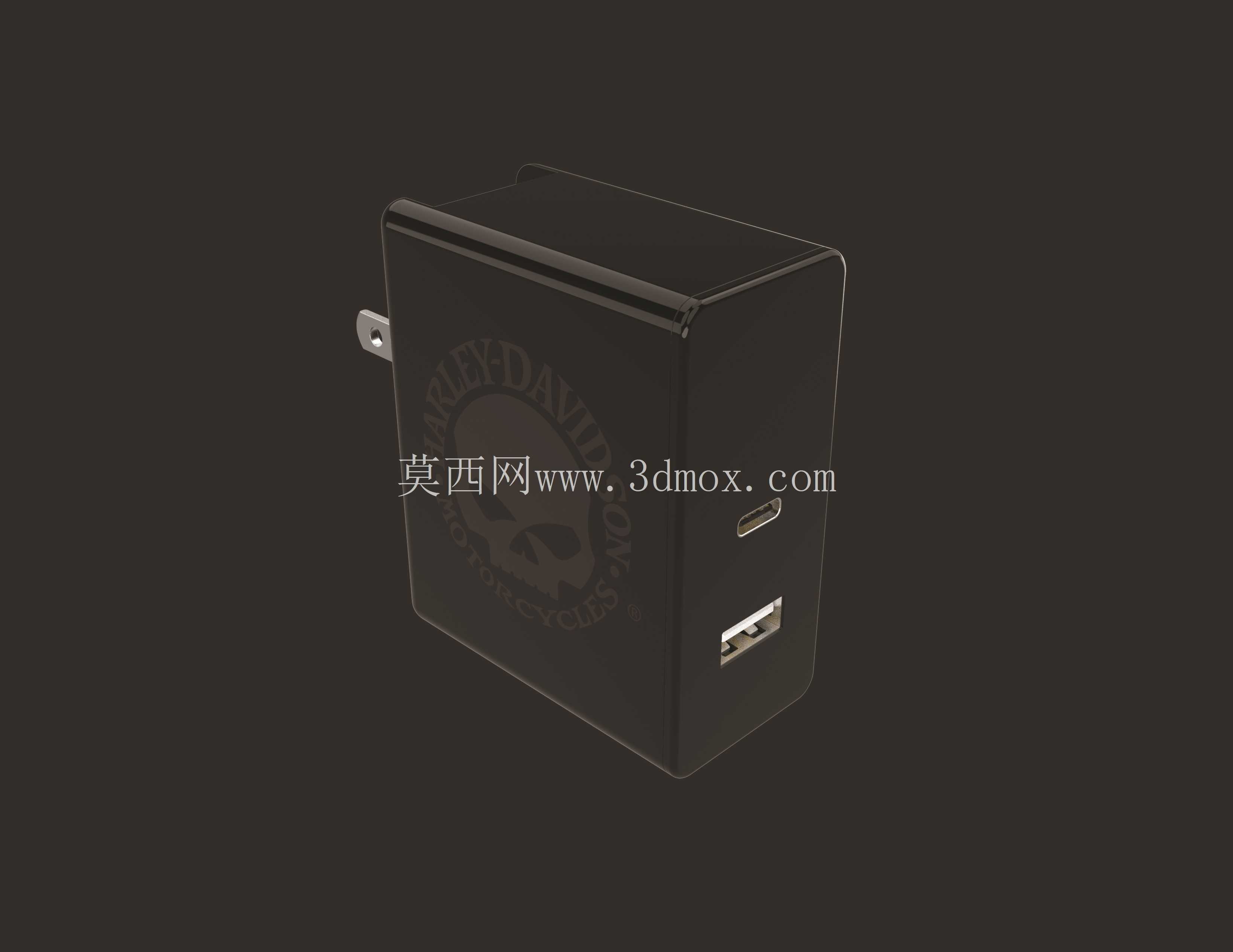

　　接口布局上，产品同时配置了USB-A与Type-C两种输出接口，两个接口排布在外壳的同一侧端面，接口之间预留了足够的插装间隙，避免两个插头同时插入时出现外壳干涉、线材弯折角度过大的问题；接口的沉台深度做了适配处理，不管是常规直头线材还是带金属屏蔽壳的加固插头，都能完全插合到位，不会出现插不到位导致的接触不良、充电断连问题。外壳采用一体化圆角方块造型，所有棱边都做了R角过渡处理，一方面是避免日常插拔时尖锐棱角划伤手部，另一方面圆角结构也能提升塑料外壳的抗冲击性能，日常不慎从桌面掉落时，圆角结构可以分散冲击力，降低外壳开裂的概率。

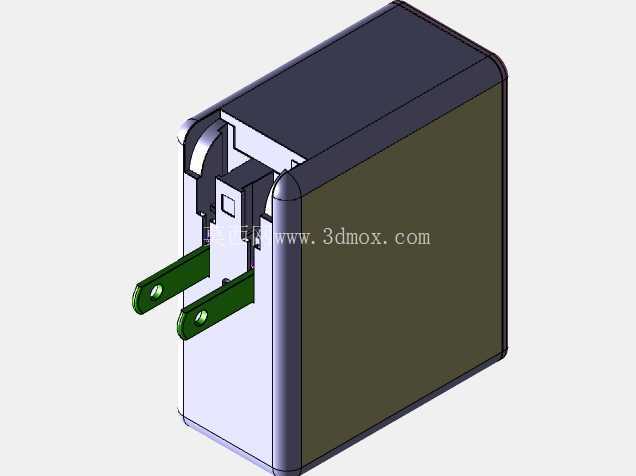

　　内部结构建模拆分了上壳、下壳、插脚组件、接口固定座几个独立主体，各个部件之间的卡扣连接位置、超声焊接筋位都做了预留，结构工程师可以直接在这个模型基础上调整内部PCB板的排布空间，根据不同功率方案的器件尺寸，微调外壳内部的筋位高度与固定柱位置，不需要重新搭建基础外形。安装边界方面，模型的整体外形尺寸控制在常规单孔插座的占用范围内，插装后不会遮挡同一块插座面板上的其他插孔，这点对于多设备家庭、办公工位的插座使用场景尤为重要，很多早期快充适配器因为体积过大，插装后会挡住相邻的插孔，造成插座空间浪费，这个方案在建模初期就把外形轮廓的边界做了约束，宽度方向不超过国标插座单孔的防护门间距，插装后相邻插孔可以正常使用。

　　从结构设计的细节来看，外壳的壁厚做了均匀化处理，整体壁厚保持在1.8mm-2mm区间，既满足塑料注塑成型的工艺要求，避免出现缩痕、填充不足的注塑缺陷，也能保证外壳的结构强度，日常插拔线材时不会出现外壳形变导致的接口错位。插脚与内部PCB的连接位置预留了焊盘空间，插脚的固定座做了防转结构，避免长期插拔过程中插脚转动导致内部焊点脱焊。Type-C接口的固定位置做了加强筋支撑，因为Type-C接口日常插拔的受力更大，加强筋可以分散插拔时的冲击力，避免接口松脱。这个模型的各个主体都是独立可编辑的，做渲染的时候可以单独拆分外壳、接口、插脚部件，分别赋予不同的材质效果，不管是做产品外观方案评审，还是做结构干涉检查、装配模拟，都可以直接调用模型调整参数，不需要额外做结构拆分。针对不同的表面处理方案，外壳的外表面预留了晒纹、高光的不同面域，设计师可以根据产品定位调整表面处理工艺，比如面向消费级市场的版本可以做细晒纹提升触感，面向商用市场的版本可以做高光面提升质感。
