三槽18650锂电池固定安装支架

　　在便携储能设备、小型电动工具、定制化锂电池组的组装环节，电芯的固定可靠性直接决定整组电池的循环寿命与使用安全性，这款三槽位18650电芯固定支架，正是针对多串并联锂电池组的组装需求开发的结构件。日常做电池包结构设计时，很多新手容易忽略电芯固定的细节，直接用泡棉胶或者热缩管把电芯捆扎在一起，实际使用中遇到设备振动、电芯充放电膨胀的情况，很容易出现电芯移位、极耳拉扯断裂的问题，严重时甚至会引发内部短路，这款支架的设计刚好针对性解决了这类痛点。

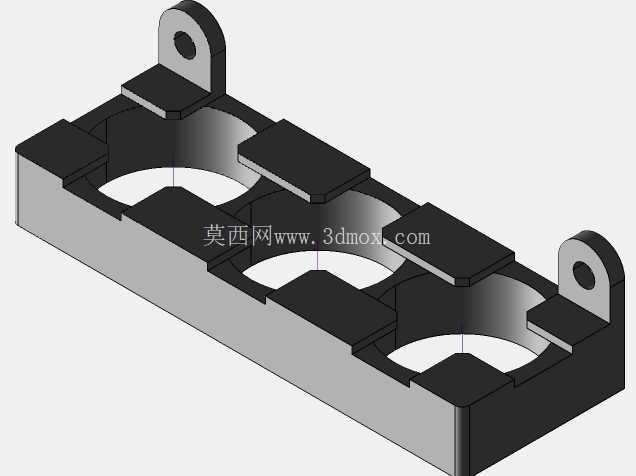

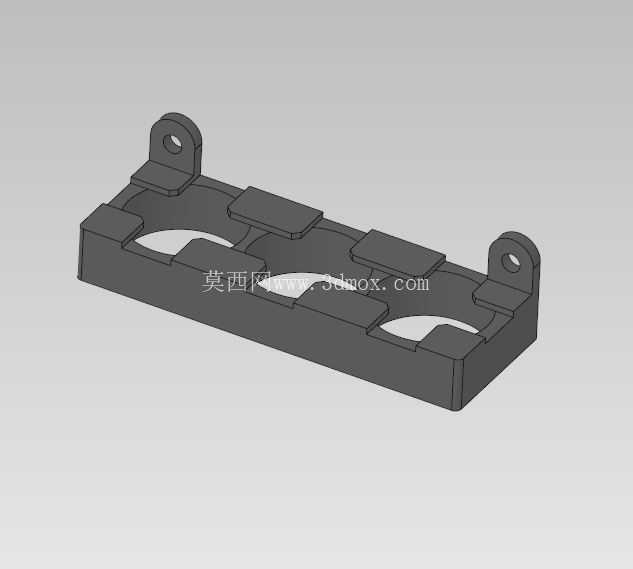

　　从结构功能来看，支架主体采用一体化注塑成型的结构，三个独立的电芯限位槽刚好匹配18650圆柱电芯的外径尺寸，槽体边缘做了微凸的卡位筋条，电芯压入后可以依靠筋条的微量变形实现卡紧，不需要额外打胶就能限制电芯的径向窜动，同时槽体之间预留了均匀的间隙，既可以给电芯充放电过程中的膨胀留出余量，也能形成自然的散热风道，避免多颗电芯紧密堆叠导致的热量积聚。两端的安装耳是这款支架区别于普通无安装位电池支架的核心设计，每个安装耳上都预制了标准的圆形安装孔，总共四个安装点位，刚好对应矩形固定的受力点位，安装时可以直接用螺丝穿过孔位把整个支架连同固定好的电芯锁附在设备壳体或者电池仓内壁上，不需要额外设计固定压片，能大幅减少电池仓的结构零件数量。

　　从设计思路上看，这款支架在建模阶段就做了充分的装配公差预留，电芯槽的内径比18650电芯的标称直径大0.2mm，既不会因为尺寸过小导致电芯压入困难，也不会因为间隙过大造成电芯晃动，槽体底部做了镂空设计，一方面可以减少注塑材料的用量降低零件成本，另一方面也能让电芯底部的热量直接散出，不会被封闭的槽底闷住。安装耳的位置做了局部加厚处理，因为螺丝锁附时这个位置会承受集中应力，如果壁厚和主体一致很容易出现锁裂的问题，加厚之后可以承受常规M3螺丝的锁附扭矩而不会出现开裂。

　　安装边界方面，这款支架的整体长度适配三颗18650电芯并排排布的尺寸，宽度刚好覆盖单颗18650电芯的直径范围，安装耳向外延伸的尺寸控制在合理范围，不会占用过多电池仓的横向空间，四个安装孔的孔距做了标准化设计，可以适配市面上多数便携设备、小型储能电源的电池仓安装点位，不需要重新打孔调整。实际应用中，这款支架既可以单组使用固定三颗并联的18650电芯，也可以多组堆叠配合长螺杆实现多串多并电池组的分层固定，比如做12V锂电池组时，可以用四组支架叠装固定12颗18650电芯，每层之间的支架间隙刚好形成均匀的散热通道，比传统的胶粘固定方式装配效率提升至少40%，后期维护更换电芯时也只需要把对应槽位的电芯撬出即可，不需要拆解整个电池组的捆扎结构。做结构验证的时候要注意，支架的材质需要选用阻燃级的工程塑料，避免电芯出现热失控时支架快速燃烧蔓延，安装孔的位置要和电池仓的筋位对齐，保证锁附后支架不会出现翘曲，压入电芯时要保证电芯端面和支架端面齐平，避免后续焊接镍带时出现虚焊的问题。
