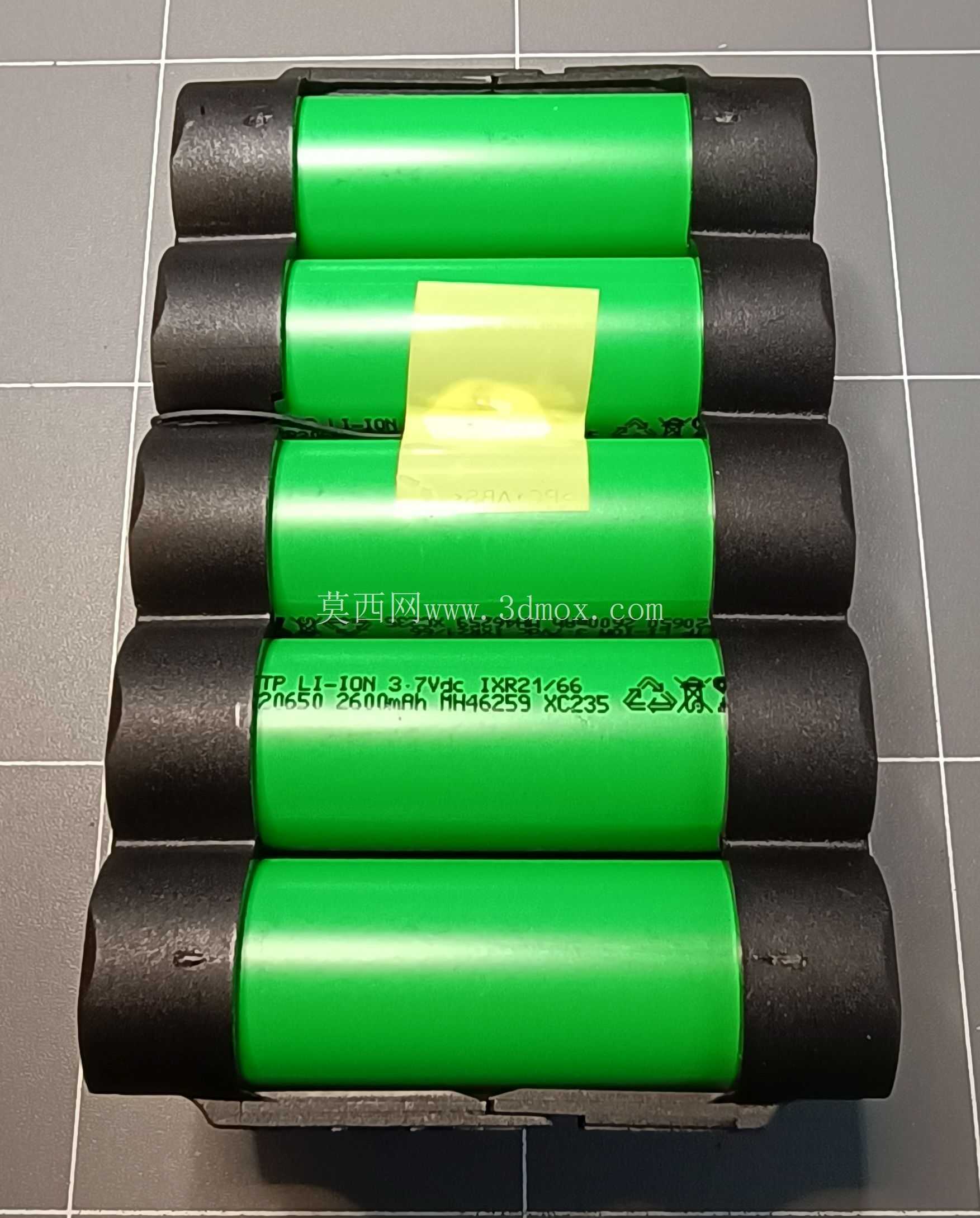

Ozito18V电动工具2500mAH串联电池组结构

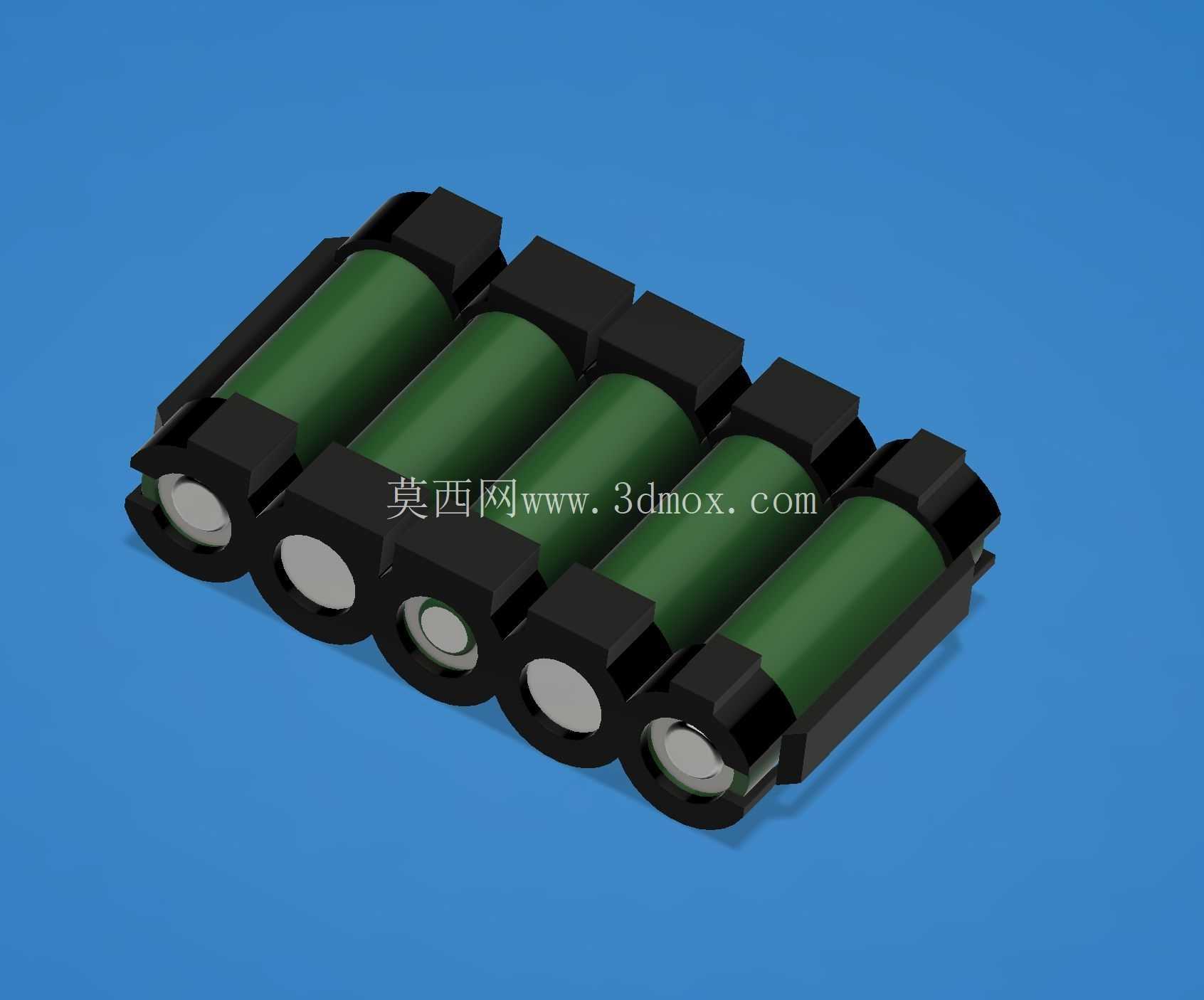

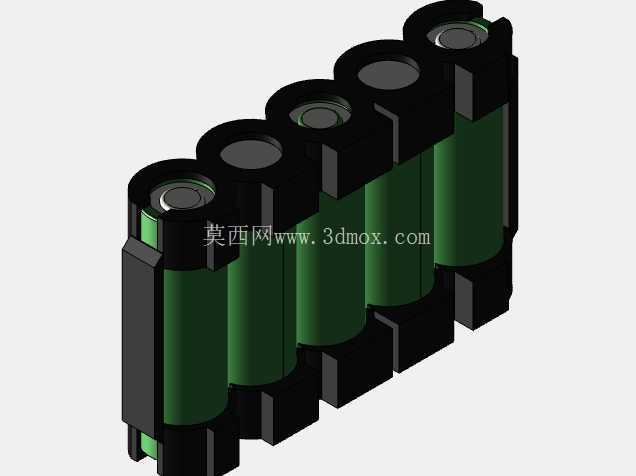

　　从结构设计逻辑来看，整个电池组的排布优先考虑了电芯的散热空间与装配容错率，五节电芯沿长度方向平行排布，相邻电芯之间预留了均匀的间隙，既避免长期大电流放电时电芯热量堆积造成的性能衰减，也给电芯的膨胀形变留出了安全余量，不会因为电芯循环使用后的轻微鼓胀挤压相邻部件，造成内部短路风险。电芯两端的固定支架采用嵌套式卡位设计，每一个电芯卡位都做了导向倒角，装配时不需要额外的治具就能快速将电芯压入到位，卡位的内径与20650电芯的外径公差控制在0.1mm以内，既不会因为间隙过大造成电芯使用过程中晃动磨损外皮，也不会因为过盈量太大造成装配时压伤电芯外壳。在民用手持电动工具的供电体系里，锂电电池组是决定设备续航能力、输出稳定性的核心部件，这款适配Ozito品牌18V级电动工具的2500mAH电池组，采用五节20650规格锂聚合物电芯串联的架构，主要面向家用级电钻、冲击起子、小型修边机这类中低负载手持电动工具的供电需求，日常家装DIY、小型物件维修、庭院绿植修剪这类场景下，能为工具提供稳定的直流动力输出，替代原有老化失效的原厂电池包，降低用户的配件更换成本。

　　支架上的极片连接槽做了下沉式设计，镍带连接片嵌入槽内后不会突出支架表面，避免电池组装入工具仓时连接片被外壳剐蹭造成的断路隐患，相邻电芯的连接镍带宽度经过载流校核，能够承受电动工具堵转时的瞬时大电流冲击，不会因为瞬时过流造成镍带熔断。从安装边界来看，整个电池组的外形尺寸完全匹配Ozito对应型号电动工具的电池仓接口，电池组与工具连接的一端做了与原厂一致的导向滑轨与触点避让位，装入时沿滑轨推入即可自动对位供电触点，不需要额外调整位置，电池组外侧的卡扣位尺寸与原厂卡扣完全契合，装入后能听到清晰的锁止声响，使用过程中不会因为工具的振动出现松脱断电的情况。

　　在细节设计上，每一节电芯的极性标识位都在支架上做了对应的防呆标记，装配时不会出现电芯反接的低级错误，电芯之间的走线槽避开了所有可能存在装配应力的位置，导线外层加套了耐高温的玻纤管，即使电芯在大电流放电时表面温度升高，也不会损伤导线绝缘层。考虑到DIY用户自行复刻或者改装电池组的需求，整个结构的所有配合位都做了工艺圆角处理，不管是采用3D打印制作固定支架，还是采用注塑工艺批量生产，都不需要做额外的结构调整就能直接开模生产，支架的壁厚均匀控制在1.5mm，既保证了足够的结构强度，跌落时不会因为冲击造成支架断裂，也不会因为壁厚过大造成整体尺寸超差，无法装入原有电池仓。

　　在实际使用场景中，这种五串20650架构的电池组，满电状态下能够支持18V级手电钻连续钻削30个以上的6mm直径木工孔，或者支持冲击起子连续拧入100颗以上的自攻螺丝，完全能够满足家用场景下的单次作业需求，不需要中途频繁更换电池。结构设计时还特意考虑了电芯的更换便利性，固定支架的卡位没有采用永久性的卡扣锁死设计，当某一节电芯出现容量衰减时，只需要撬开支架的卡位就能单独更换故障电芯，不需要整体报废整个电池组，降低了后续的使用维护成本。整个电池组的重心沿安装接口的中心轴线分布，装入电动工具后不会造成工具重心偏移，长时间手持作业也不会增加额外的手腕负担，支架表面做了细微的防滑纹理，徒手拆卸电池组时不需要额外借助工具就能顺利按下锁扣拔出电池。
