双模组组合式NMC方形储能锂电池结构

　　在新能源乘用车、轻型商用车以及小型分布式储能场景中，动力电池模组的集成设计直接决定了整包的空间利用率、散热效率与维护便捷性，这套双NMC电芯组合的模组结构，正是面向中低容量储能与动力输出需求开发的集成化方案。从实际应用场景来看，该模组可直接适配低速电动乘用车、场地作业电动车的动力舱安装位，也可作为家庭分布式光储系统的储能单元，或是通信基站后备电源的核心储能模块，适配场景覆盖了对能量密度、循环寿命有均衡要求的中小功率用电场景。

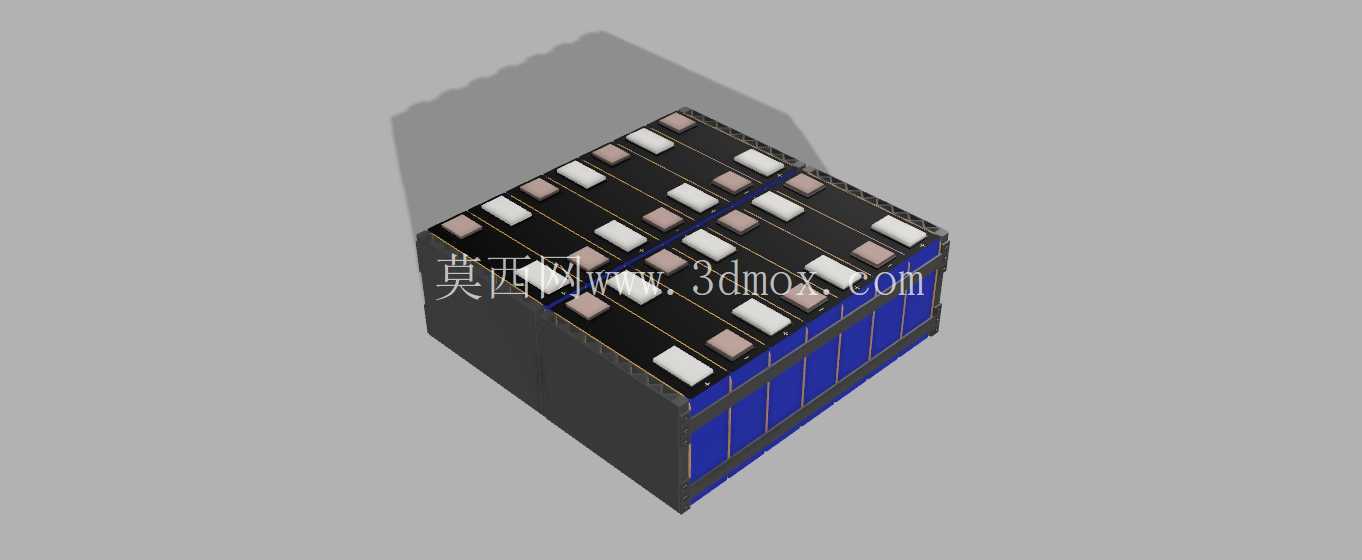

　　从功能特性上看，整套结构由两个独立子模组拼接组成，单个子模组可独立完成电芯串接、采样线束排布与基础散热结构搭建，组合后总输出能力可覆盖50V级用电设备的供电需求，120Ah的容量配置可满足单台低速电动车80-100km的续航需求，或是支撑家庭储能场景下3-5小时的常用家电供电。模组采用方形三元锂电芯作为基础单元，这类电芯的封装形式本身就具备更高的组模空间利用率，相比圆柱电芯减少了大量电芯间的无效空隙，相比软包电芯则具备更强的结构抗形变能力，不需要额外增加过多的结构支撑件就能满足整车级的振动强度要求。

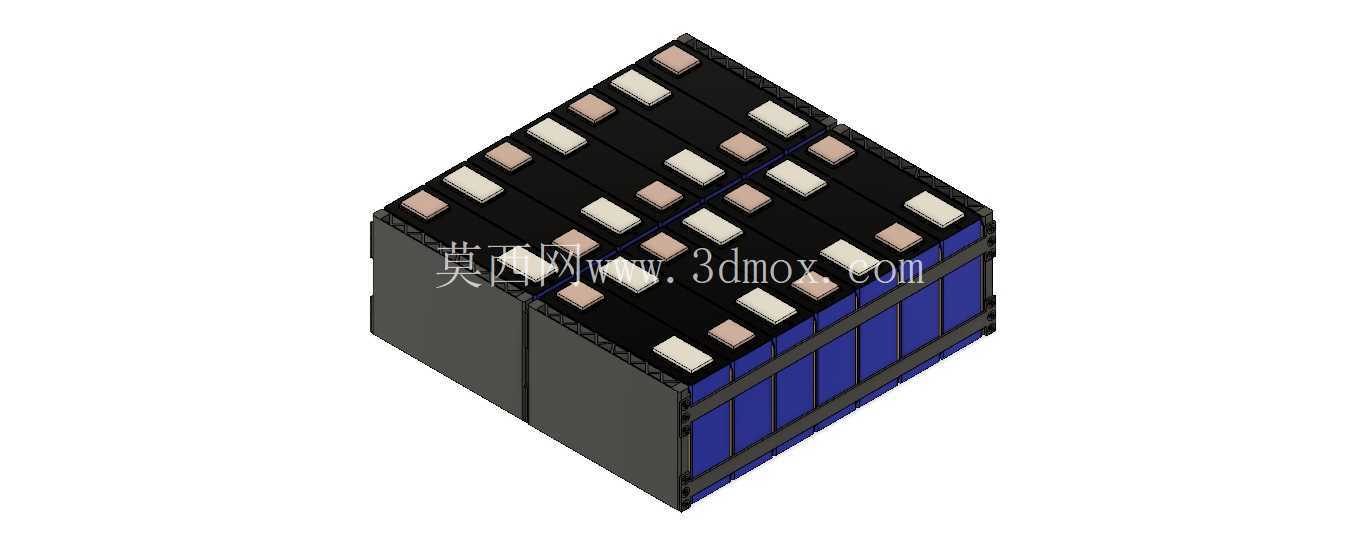

　　设计思路上，这套模组优先考虑了生产装配的工艺性与后期运维的便捷性，电芯采用规则矩阵式排布，相邻电芯之间预留了均匀的散热间隙，既可以通过自然对流完成日常工况下的热量散出，也可以在间隙中填充导热胶、加装液冷板来适配高倍率充放电的散热需求。模组的汇流排布置在电芯顶部，采用分层排布的方式避开采样线束的走线路径，减少高压回路与低压信号回路之间的电磁干扰，同时汇流排的连接点位全部做了外露式设计，生产时可直接采用自动化激光焊接完成连接，不需要复杂的工装定位就能保证焊接精度。模组的外侧采用一体化的结构侧板包裹，侧板同时承担电芯固定、模组吊装、整包安装定位的功能，侧板上预留的安装孔位可直接适配主流的电池包安装梁标准间距，不需要额外设计转接支架就能完成整包固定。

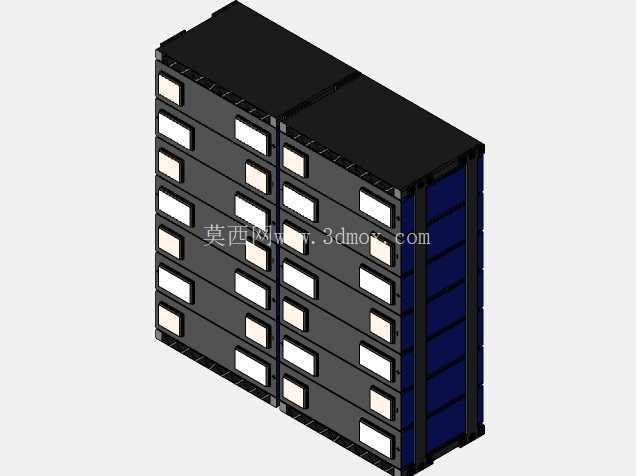

　　从安装边界来看，整套模组的外形采用规整的立方结构，没有外凸的异形结构，在动力舱或者储能柜内布置时，可以直接按照立方体的占用空间做预留，不需要为局部凸起结构额外避让空间。模组的高压输出端子、低压采样接口全部布置在顶部同侧区域，外部接线时可统一在顶部完成线束连接，不需要在模组侧面预留接线操作空间，能进一步压缩整包或者储能柜的整体尺寸。两个子模组之间采用定位销加螺栓的连接方式，既可以在生产时提前完成子模组的电芯检测、分选，再拼接成整体模组，降低单模组的装配重量，方便产线工人操作，也可以在后期运维时单独更换故障子模组，不需要整体拆解整套电池组，降低维护成本。

　　在结构强度设计上，模组底部设置了一体化的承托底板，底板与两侧侧板采用铆接加结构胶的复合连接方式，可承受整车行驶过程中三个方向的振动冲击，避免电芯在长期使用过程中出现移位、连接松脱的问题。电芯顶部的绝缘盖板采用阻燃绝缘材质制作，既可以覆盖汇流排等高压带电部件，避免外部异物搭接造成短路，也可以为采样线束提供固定的走线槽，让线束排布更规整，避免车辆振动过程中线束磨损造成的信号故障。整套结构的设计没有采用冗余的复杂结构，所有结构件都同时承担至少两项功能，在保证结构强度、电气安全的前提下尽可能控制模组的整体重量，提升整体的能量密度，适配新能源领域对轻量化的核心需求。
