气流化学工艺输送处理成套装置结构设计

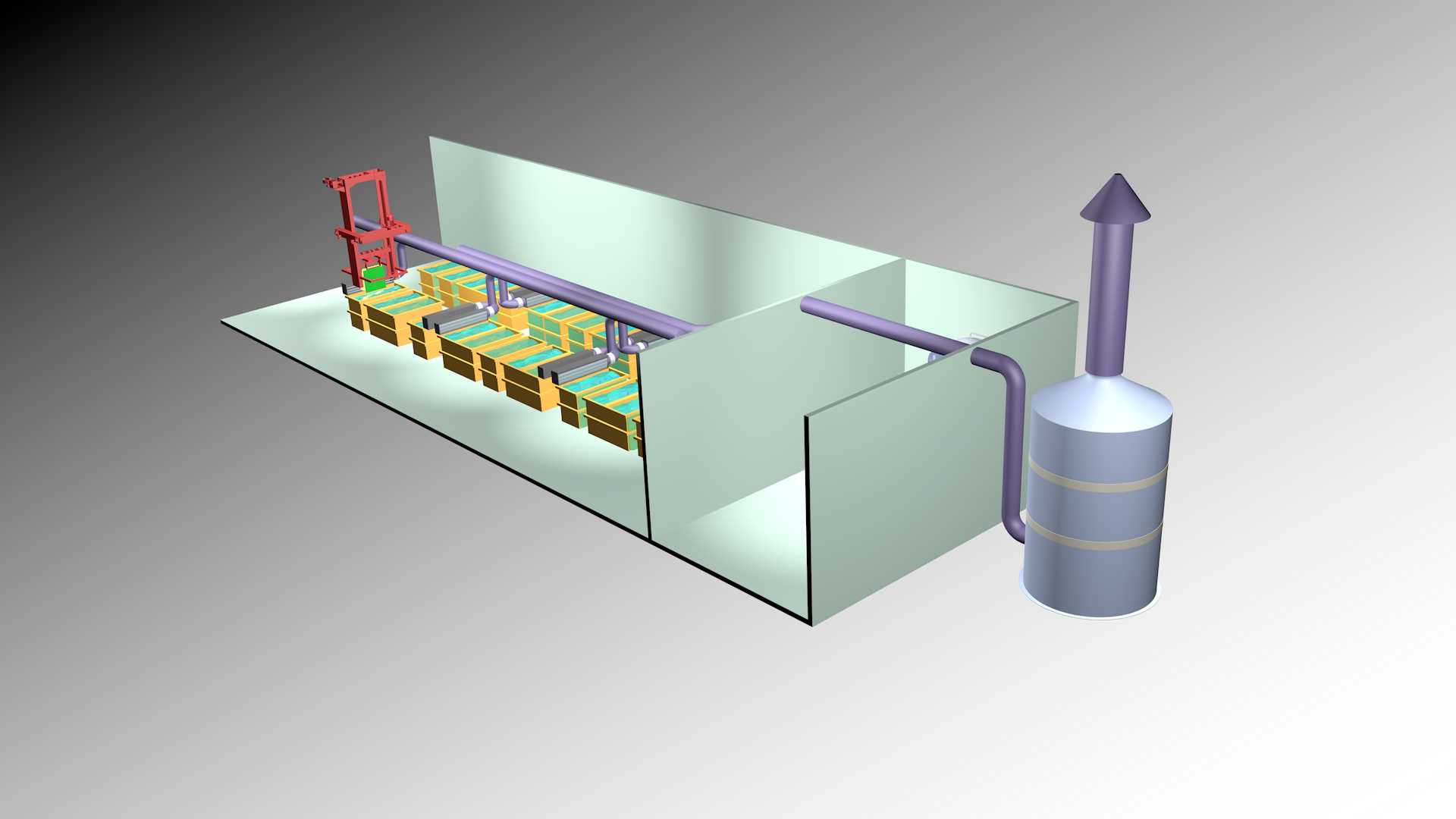

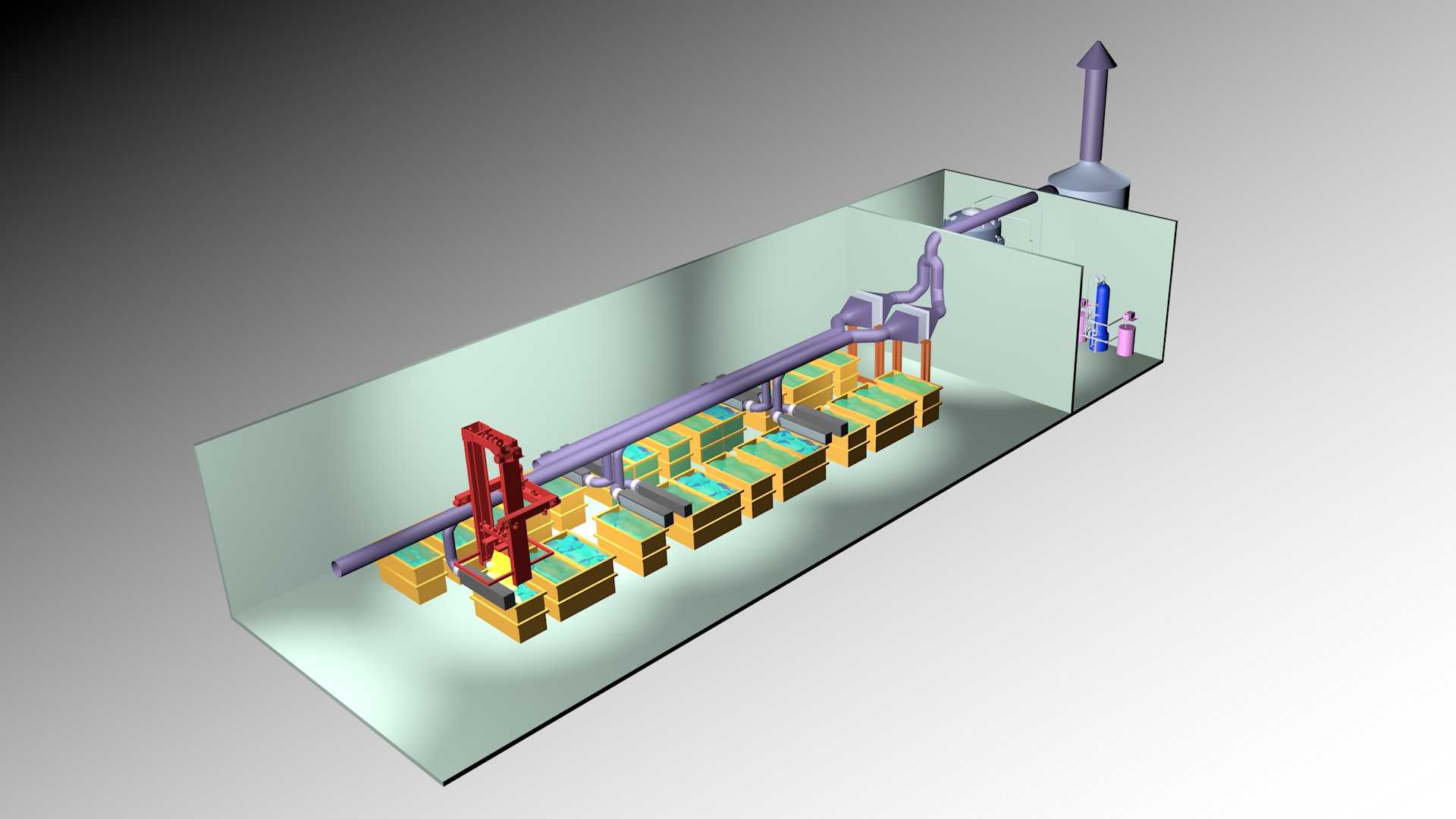

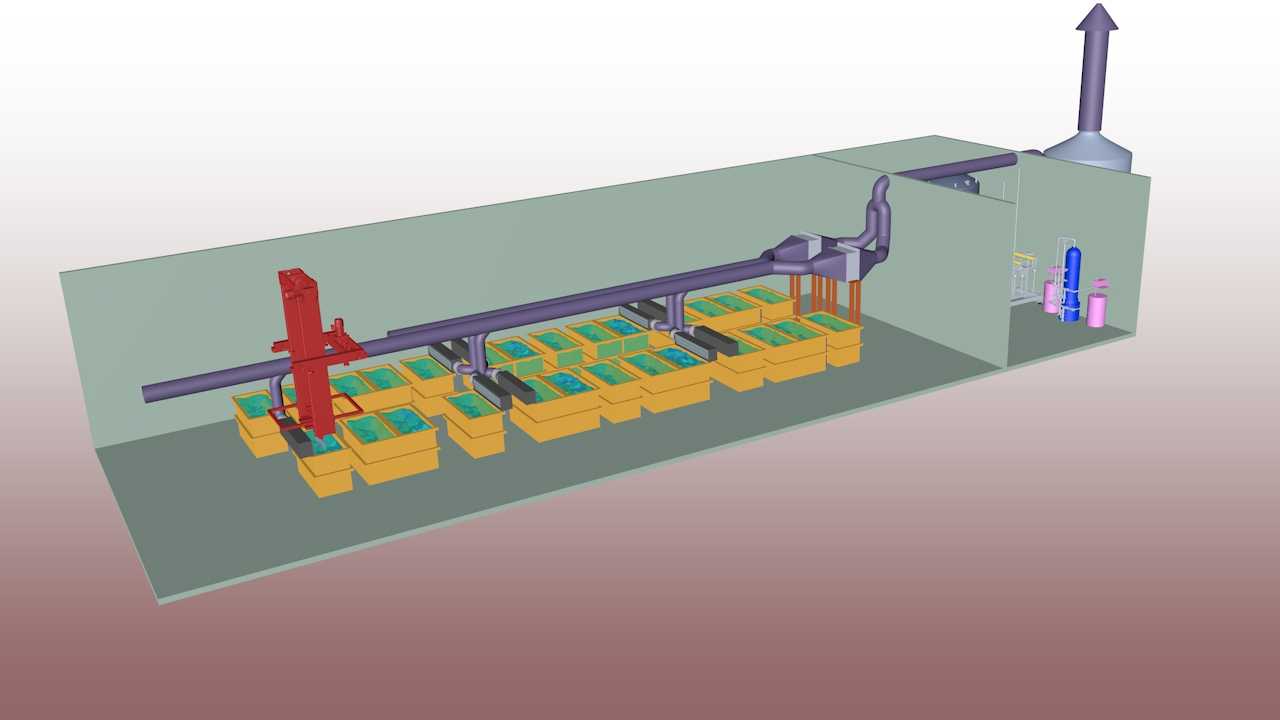

　　这套气流化学工艺装置的三维结构设计，核心面向精细化工、医药中间体生产场景下的连续化气流反应工序，解决传统批次反应中物料输送不均、气固接触不充分、尾气逸散无组织的工程痛点。从实际产线布局来看，装置左侧排布的多组工位槽体，是待处理物料的暂存与预处理单元，每个槽体上方配套的红色支架结构，是物料定量投料与气流均布组件，设计时特意将支架与槽体的连接位做了快拆式卡扣处理，方便日常生产中清理槽内积料、更换易损密封件，避免长期接触腐蚀性物料后连接件锈死无法拆解。

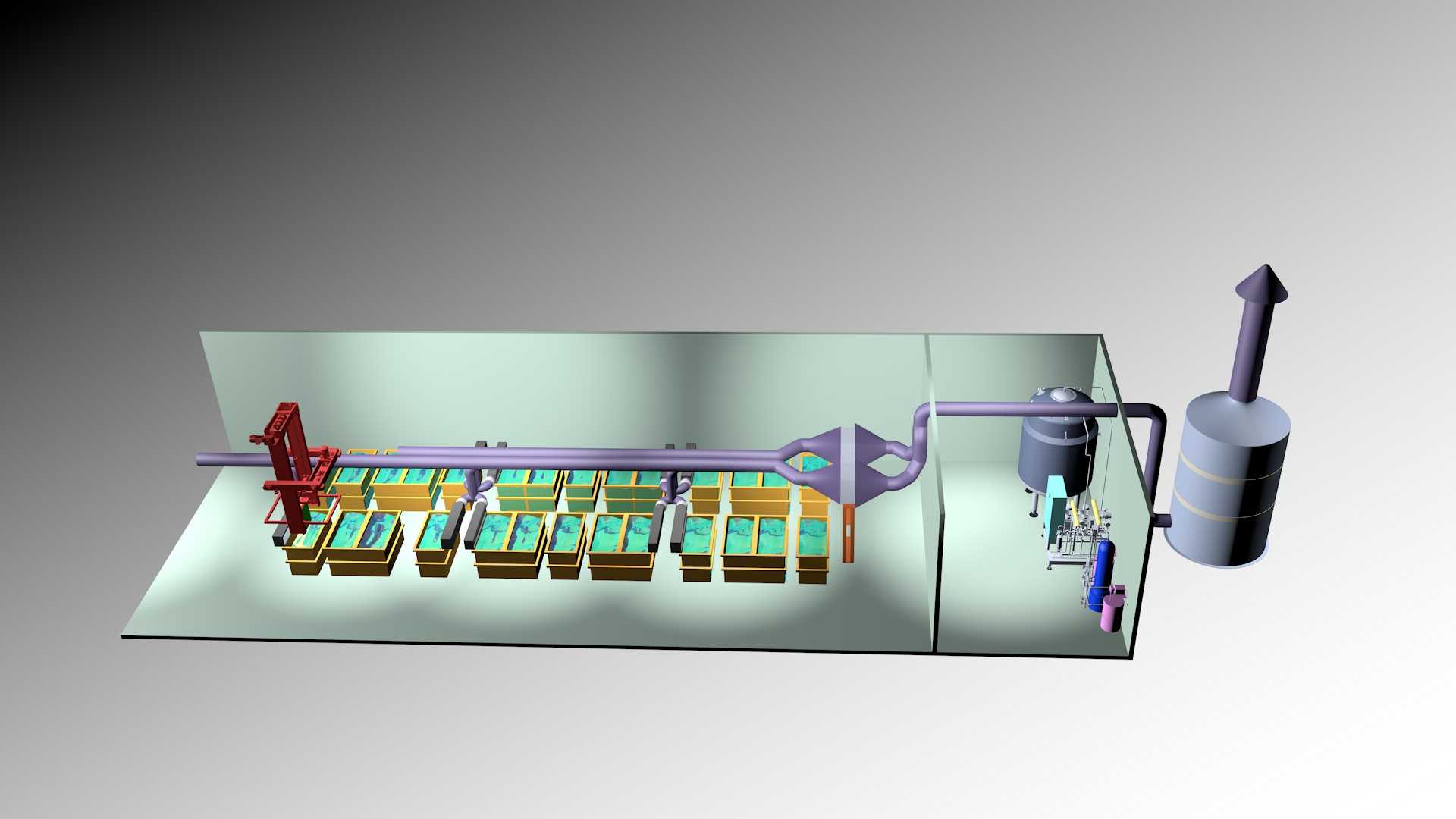

　　中间段的长距离输送管道采用渐扩式截面设计，不是等径直管，这是为了让携带物料的气流在管道内保持稳定的湍流状态，既不会因流速过快造成管道内壁磨损加剧，也不会因流速过慢导致固体物料沉降堵管，管道转角处特意做了大曲率圆弧过渡，替代传统直角弯头，减少气流转向时的压损，同时降低转角处的物料堆积概率。管道中段的异形导流结构，是整套装置的气固混合核心，内部设计了三层交错排布的导流叶片，让气流携带的物料在经过该段时形成旋流状态，充分打散团聚的物料颗粒，保证后续反应段内物料与反应气的接触面积最大化，提升反应转化率。

　　装置右侧的立式罐体组，前侧稍小的罐体是初级气固分离单元，内置滤芯结构，将未完全反应的固体物料截留下来，通过下方的回流管道送回前端进料段重复参与反应，减少物料损耗；后侧更高的罐体是尾气处理与排放单元，顶部的排气管道做了防雨帽设计，避免室外安装时雨水灌入罐内影响处理效果，罐体侧面的液位、压力检测接口预留了标准法兰安装位，可直接适配现场常用的压力变送器、液位传感器，不需要额外做转接结构。整套装置的安装边界在设计时做了充分考量，整体底座采用一体化焊接钢结构，所有设备组件的安装孔位都在底座上做了预定位，现场安装时只需要将底座调平后依次固定各罐体、管道组件即可，不需要现场反复配钻打孔，大幅缩短产线安装调试周期。

　　从操作维护角度，所有需要定期巡检的阀门、仪表接口都设置在装置外侧1.2-1.5米的高度区间，符合操作人员站立操作的人机工程学要求，不需要登高或者探身到设备内部就能完成日常操作；管道上的观察窗间隔设置在每段直管的中部，方便生产过程中直接观察管内物料流动状态，出现堵管趋势时能第一时间发现处置。考虑到化工生产场景的防腐需求，所有与物料、反应气接触的部件都在建模时预留了衬层厚度，可根据实际处理物料的腐蚀特性选择衬四氟、衬橡胶或者直接采用不锈钢材质加工，不需要重新调整整体结构尺寸。装置底部的排污接口统一汇总到总排污管，接至厂区废液收集系统，避免生产过程中跑冒滴漏的物料污染现场环境。
