直插式PS817光电耦合器三维结构

　　在工业控制板卡、开关电源、信号隔离回路的PCB布局阶段，直插式光电耦合器是最常用的隔离类无源元件之一，PS817系列光耦凭借稳定的电流传输比、宽泛的工作温度范围，在民用消费电子、工业低压控制回路、家电主控板中都有极高的装机量。做这类直插封装元件的三维建模时，首先要明确其核心应用场景的安装约束：多数采用波峰焊工艺的通孔PCB，对元件的引脚跨距、引脚伸出长度、本体与板面的贴合高度都有明确公差要求，建模时不能只追求外观形似，必须把安装边界的尺寸做准，否则后续导出STEP文件导入PCB设计软件做干涉检查时，会出现元件与周边贴片电阻、电容、走线的空间冲突。

　　从产品功能特性来看，PS817光电耦合器的核心作用是实现输入侧与输出侧的电气隔离，通过内部的红外发光二极管与光敏三极管的光信号传输，切断回路间的直接电气连接，避免共模干扰、高压串入低压控制回路的问题，这类四脚直插封装的光耦，引脚定义遵循行业通用规范，1、2脚为输入侧发光管的阳极与阴极，3、4脚为输出侧光敏管的发射极与集电极，建模时引脚的排布位置必须严格对应 datasheet 中的焊盘尺寸，不能出现引脚偏移、跨距错误的问题。

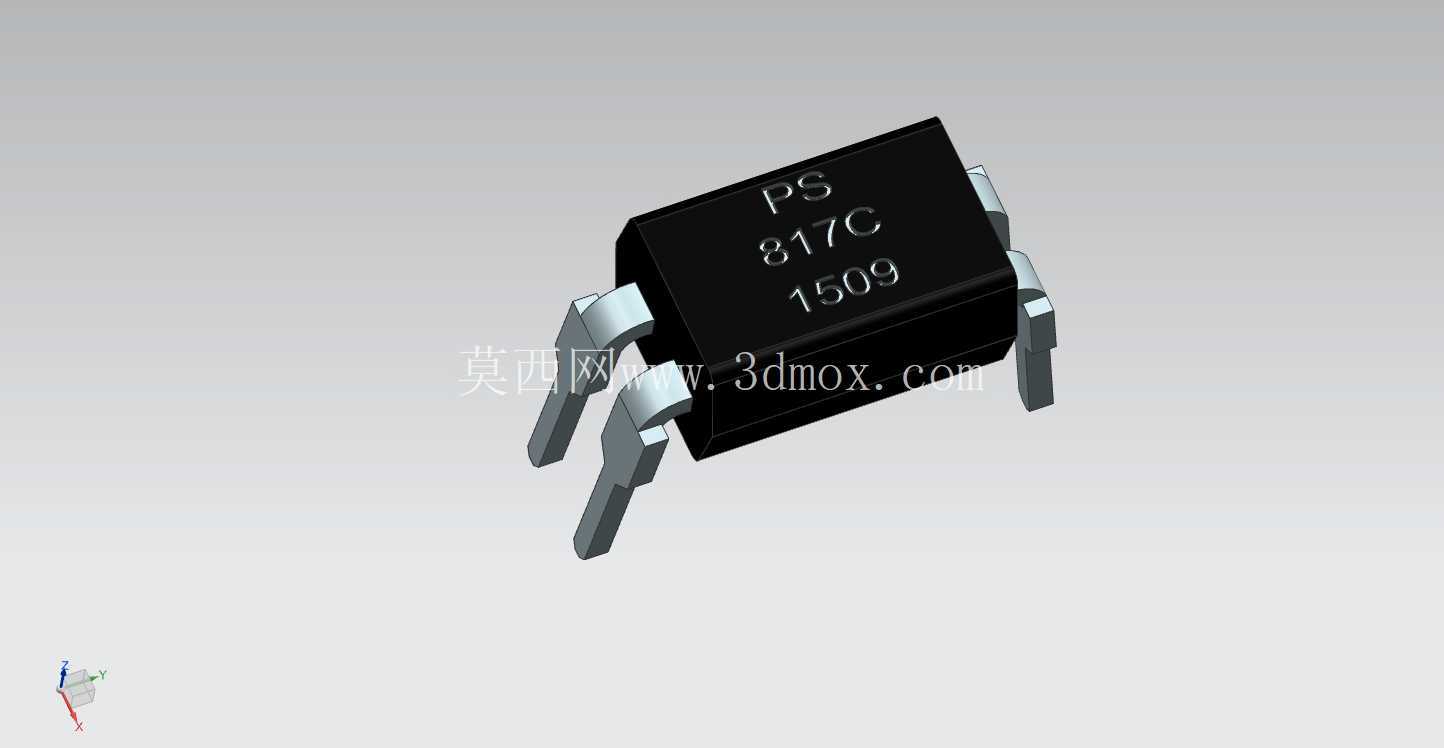

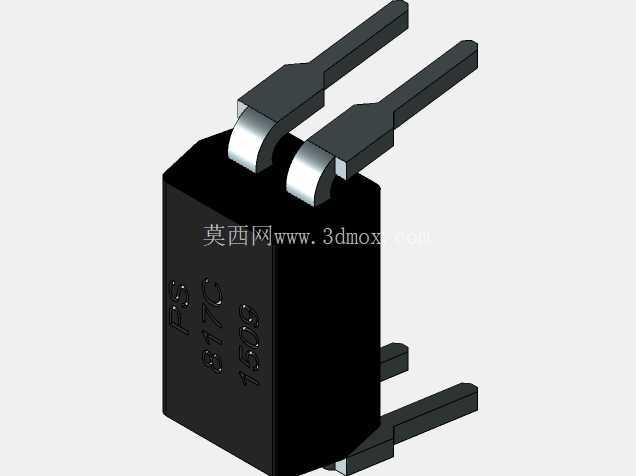

　　设计这个三维模型的时候，首先从本体的塑封外壳入手，黑色环氧塑封本体的棱角做了微小的倒角处理，还原实际量产元件的注塑工艺特征，本体表面的丝印区域做了浅凹的纹理处理，还原真实元件的激光打标质感，没有做过度的渲染美化，保留工业元件的写实质感。引脚部分采用弯脚直插的成型结构，引脚的弯折半径、引脚宽度、厚度都按照实际元件的冲压成型尺寸还原，引脚伸出本体的长度、引脚末端的倒角都做了细节处理，方便在装配仿真时模拟引脚插入PCB焊盘的过程，不会出现模型穿模的问题。

　　从安装边界来看，这个模型的本体高度、引脚跨距完全适配标准2.54mm间距的通孔焊盘，本体底部距离PCB板面的预留间隙符合波峰焊的工艺要求，既不会因为间隙过小导致助焊剂残留无法清理，也不会因为间隙过大导致元件焊接后倾斜倒伏。在布局空间预留上，模型周边的安全距离按照常规PCB设计的隔离要求设置，输入侧与输出侧的引脚之间的爬电距离在模型上做了明确的空间标识，方便结构工程师在做高压板布局时快速核对隔离间距是否满足安规要求。

　　不同于贴片封装的光耦，这类THD直插封装的元件在做整机结构设计时，还要考虑元件的抗振动性能，模型的引脚弯折角度还原了实际生产中的成型角度，能够准确模拟引脚焊接后的固定强度，在做整机振动仿真时，可以直接调用这个模型评估元件在振动工况下的形变量，避免出现引脚断裂、元件脱焊的问题。另外在做整机布线的时候，这个模型的本体外形准确，能够帮助布线工程师提前预判元件与线束、结构件的干涉位置，减少打样后的改板次数。

　　很多工程师在做这类电子元件建模时容易忽略塑封本体的脱模斜度，这个模型在塑封外壳的侧面做了符合注塑工艺的微小脱模斜度，还原真实元件的生产特征，而不是简单的直角方块，在做产品外观的渲染图、装配爆炸图时，能够呈现更真实的效果。引脚部分的金属质感做了哑光镀锡的表面处理还原，没有做过高的反光效果，符合实际电子元件引脚的表面状态。

　　在实际的设备选型过程中，这个三维模型可以直接导入结构设计软件，与周边的连接器、电容、散热片等元件做装配校验，不需要重新测绘元件尺寸，能够大幅缩短板卡结构设计的周期。尤其是在做紧凑型电源模块、小型化控制板的设计时，每一个元件的空间占用都需要精准核算，这个模型的尺寸精度完全满足工业设计的公差要求，不会出现因为模型尺寸偏差导致的装配问题。对于需要做安规认证的产品，这个模型的隔离间距、本体尺寸都符合对应安规标准的元件要求，可以直接用于安规资料中的结构示意图绘制，不需要额外调整尺寸。
