TAIYO径向活塞式空气马达结构设计

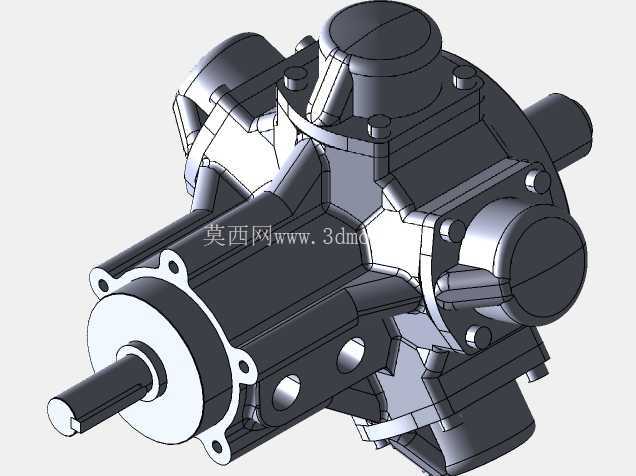

　　在工业气动驱动场景中，径向活塞式空气马达凭借其耐潮湿、可频繁启停、过载自动保护的特性，常被部署在矿山井下作业设备、船舶甲板传动机构、化工防爆区域的动力输出端，这类场景往往不允许电机类设备产生电火花，同时需要动力单元能在高负载堵转工况下不发生烧毁，适配复杂的现场作业环境。这款径向活塞空气马达采用星型径向排布的活塞腔体结构，压缩空气从进气口进入配气阀后，会按照既定相位依次推动各个活塞做往复运动，通过偏心曲轴将活塞的直线往复动作转化为输出轴的旋转扭矩，相比叶片式气动马达，径向活塞结构的低速扭矩输出更平稳，启动扭矩偏差更小，在0.1MPa到0.7MPa的常规工厂压缩空气压力区间内，扭矩输出随供气压力线性变化，方便现场操作人员通过调整供气压力直接控制输出动力大小。

　　从结构设计层面看，整个马达的壳体采用分体式拼接结构，各个活塞腔与主壳体通过螺栓紧固连接，结合面处设计有密封槽用于安装O型密封圈，避免压缩空气泄漏导致的动力损失；输出轴端采用双轴承支撑结构，靠近输出端的轴承选用深沟球轴承承受径向负载，内侧搭配推力轴承抵消活塞运动传递到曲轴的轴向力，保证输出轴在带负载运转时的径向跳动量控制在0.02mm以内，适配带轮、齿轮等多种外接传动件的安装精度要求。输出轴的轴伸端设计有标准平键槽，键槽的对称度公差按照GB/T1095的要求控制在0.03mm，方便用户直接配套标准联轴器或传动轮，不需要二次加工轴头。

　　安装法兰采用方形四孔安装结构，法兰止口的尺寸公差取H7级，安装孔的位置度公差控制在φ0.1mm，能直接适配多数工业设备的通用安装基座，用户在替换同规格气动马达时不需要重新加工安装位，降低现场改造成本。马达的进排气接口设计在壳体侧部的凸台上，接口采用标准管螺纹，方便现场直接连接工厂现有压缩空气管路，不需要额外制作转接头；配气阀的阀芯采用耐磨铜合金材质，表面做硬化处理，在长期频繁换向的工况下磨损量更小，能延长整机的维护周期。各个活塞的密封件采用低摩擦系数的填充聚四氟乙烯材质，相比传统橡胶密封，运动阻力更小，同时能适应压缩空气中少量的水分和杂质，不会因为短期的润滑不良出现密封件过度磨损的问题。

　　在实际选型应用中，这类径向活塞空气马达常被用在防爆场合的卷扬机构、管道阀门的驱动装置、自动化生产线的翻转工位动力源，相比电机驱动，它可以通过调整供气流量实现无级调速，调速范围能覆盖从每分钟几转到额定转速的宽区间，而且在负载突然增大时会自动降低转速提升扭矩，不会像电机那样出现堵转烧毁的问题，适合负载波动较大的作业场景。建模过程中对各个活塞的运动相位做了完整的配合约束，能直接模拟曲轴转动时各个活塞的往复运动过程，方便设计人员验证配气相位与活塞运动的匹配关系，也可以直接提取各个零件的加工尺寸用于生产制造，壳体上的散热筋结构不仅能增加壳体的结构强度，还能在马达连续运转时带走压缩空气膨胀产生的低温，避免壳体表面结露影响周边设备。整个马达的外部轮廓没有尖锐的凸起结构，所有边角都做了R2以上的圆角处理，避免现场安装维护时划伤操作人员，各个紧固螺栓的头部都采用内六角结构，沉头安装在壳体的沉孔内，不会突出壳体表面，减少外部碰撞导致螺栓松动的概率。
