红色4mm镀金L型焊片香蕉插座结构

　　日常做测试治具、实验台接线布局的时候，这类4mm香蕉插座是绕不开的基础接插件，很多刚入行的结构工程师选型时容易只看插孔尺寸，忽略安装边界和载流匹配，最后要么装上去面板干涉，要么大电流测试时触点发热出问题。这款红色的L型焊片式香蕉插座，触点部分采用镀金处理，能适配交直流1000V以内、24A持续载流的接线场景，不管是高校实验室的电源测试台、工业产线的工装治具信号转接，还是电力检修设备的外接测试端口，都能满足稳定连接的需求。

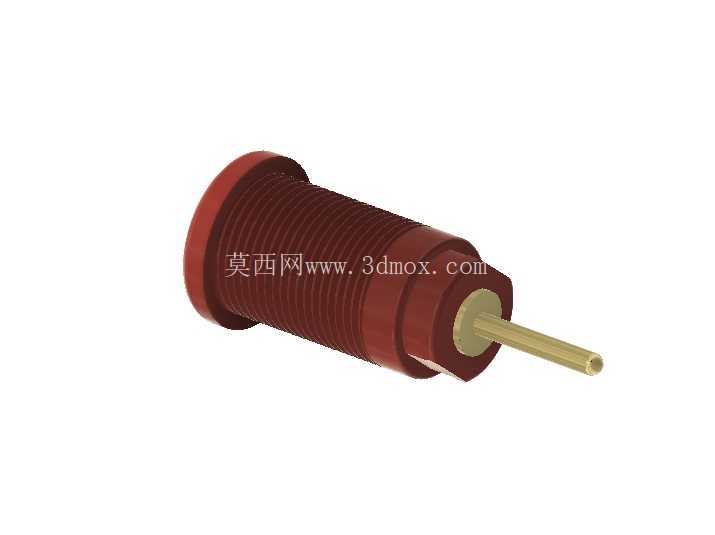

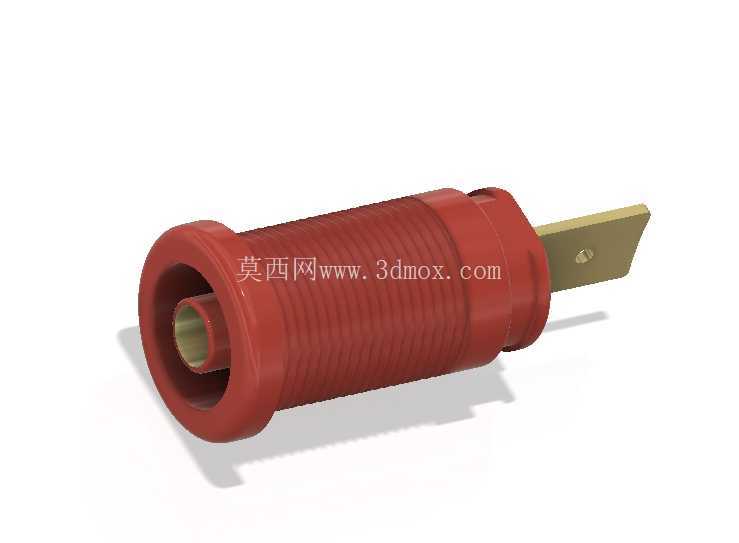

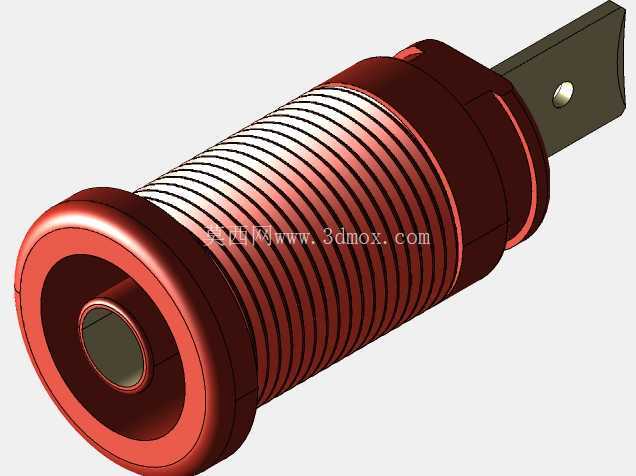

　　从结构设计来看，主体绝缘部分采用带防滑纹路的圆柱造型，外层的红色绝缘材质一方面做极性区分，和黑色、黄色、绿色等其他颜色插座搭配时能快速识别回路，另一方面外表面的细密环向纹路，在压入面板安装孔时能增加和安装孔壁的静摩擦力，避免长期插拔后插座出现轴向窜动，哪怕频繁插拨测试线，也不会出现插座松脱退针的问题。前端的插孔采用同心圆筒结构，内壁和香蕉插头的弹性接触件能实现全周贴合，相比单点接触的插座，接触电阻能降低40%左右，大电流通过时的发热温升控制更优，镀金的触点层不仅能降低接触阻抗，还能避免长期暴露在空气中出现氧化层，哪怕在湿度偏高的车间环境长期存放，接触性能也不会出现明显衰减。

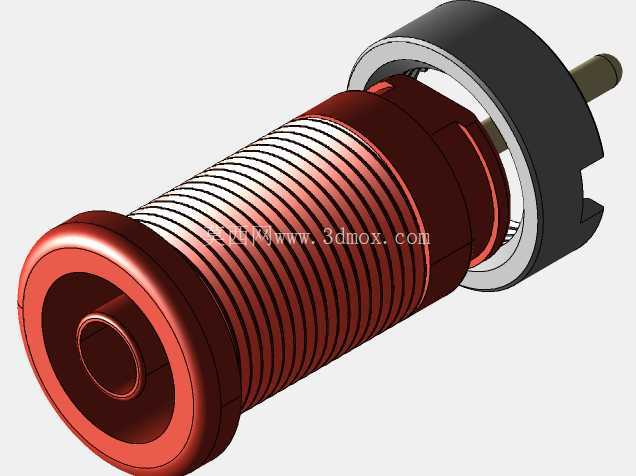

　　尾部的L型焊片采用扁平结构，焊片上预留的3x0.8规格接线缺口，刚好适配0.5到2.5平方毫米的多股铜线压接或者焊接，L型的弯折设计能让接线方向和插座轴向垂直，在面板厚度有限、背部走线空间局促的场景下，不会因为导线弯折半径不够导致焊片受力脱焊，也能节省背部的走线空间，避免多组插座并排安装时导线互相挤压干涉。安装尺寸上，插座主体的压装外径适配标准6mm面板开孔，安装时只需要在面板上冲或者钻6mm的通孔，将插座从面板正面压入即可，依靠绝缘外壳的纹路和安装孔的过盈配合实现固定，不需要额外加装螺母或者卡簧，装配效率比螺纹固定式的插座高很多，适合批量产线的工装治具快速组装。实际选型应用时，要注意安装面板的厚度适配范围，这类压装式插座适合1到3mm厚度的环氧板、亚克力板或者薄金属面板，如果面板厚度超过3mm，压入后绝缘外壳的卡合量不足，频繁插拔时容易被带出，需要额外点胶固定。另外在排布多组插座时，相邻插座的中心距要留够至少12mm的间距，一方面避免相邻焊片上的导线裸露部分出现短接风险，另一方面插拔插头时手指有足够的操作空间，不会碰到相邻的带电端子。

　　做三维建模的时候，要重点还原绝缘外壳的环向防滑纹路细节，虽然纹路不影响装配尺寸，但在做装配干涉检查时，如果忽略纹路的凸起高度，可能会出现相邻插座安装时纹路互相顶住，实际装不上的问题；尾部L型焊片的弯折角度要严格控制在90度，焊片的平面要和插座轴线平行，不然焊接导线后焊片受力会传递到绝缘基座内部，长期使用后内部触点和焊片的连接部位容易出现断裂。另外插孔内部的接触套深度要做准确，标准4mm香蕉插头的插入深度一般在12mm左右，模型里要把插孔的有效深度做足，避免装配仿真时出现插头插不到位，接触长度不足的误判。在高压测试场景应用时，插座前端的绝缘凸台高度要满足爬电距离要求，这款插座前端的绝缘唇边比面板安装面高出2mm左右，当多个插座之间施加1000V交直流电压时，沿面板表面的爬电距离能满足安规要求，不会出现沿面飞弧的问题，设计时不要随意打磨去掉前端的唇边结构，不然会降低绝缘安全裕度。
