黄色面板安装式RCA音视频公头连接器结构

　　日常做音视频设备、测试治具的结构设计时，RCA接口是绕不开的基础连接元件，这次拆解建模的这款黄色面板安装式RCA公头，是工业级音视频传输、小信号回路里常用的接插件类型，和消费级线材上注塑成型的RCA头不同，这款是专门适配设备面板开孔安装的独立连接器，多用于音频前级设备、工业信号采集箱、老旧视频监控矩阵、教学实验台的信号端口布设。

　　从实际使用场景来看，这类连接器的核心作用是实现同轴信号的可插拔连接，传输复合视频信号、单声道模拟音频信号，部分低压控制场景里也会用来做小电流的信号回路接驳，相比焊接死的引线结构，面板安装式的设计可以让设备外壳的端口保持统一规整，后期维护更换端口时不需要拆开机箱内部走线，只需要从面板外侧拧下固定环就能替换损坏的接头，大幅降低现场运维的工作量。

　　设计这款连接器的三维结构时，首先要卡准安装边界：面板安装位的开孔直径需要匹配接头中部的螺纹段尺寸，这款接头的固定螺纹外径适配常规10mm直径的面板开孔，后方的六角锁紧螺母厚度控制在3mm，安装时从面板后侧穿入接头，拧上螺母后可以适配1-5mm厚度的设备面板，不管是薄铁皮机箱、亚克力实验面板还是注塑外壳的安装柱，都能通过调整螺母锁紧位置实现牢固固定，不会出现端口晃动导致的信号接触不良。接头前端的插芯部分严格遵循RCA公头的标准尺寸，中心信号插针直径2mm，外围的接地接触环内径8.2mm，和市面上通用的RCA母座对接时，插合深度可以达到6mm，保证接触环的弹性片完全包裹公头外圈，既可以实现可靠的接地屏蔽，也能避免插合过浅导致的信号断续问题。

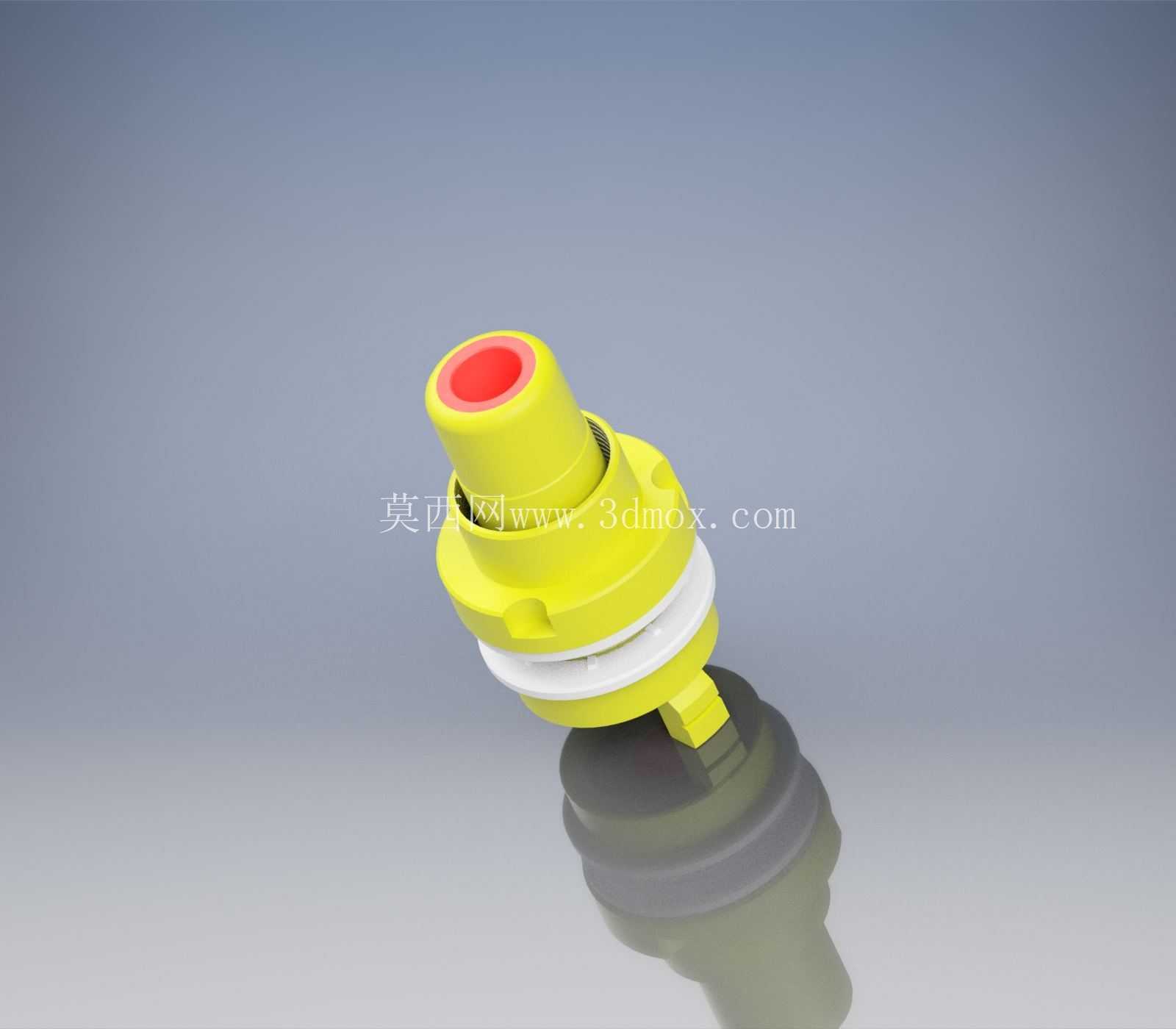

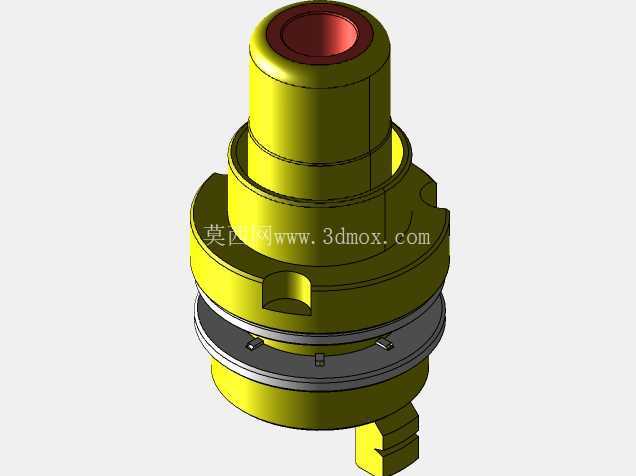

　　结构拆分来看，这款连接器主要分为四个部分：前端黄色绝缘主体、中心红色信号插芯、中部白色密封垫圈、后侧接线尾座。黄色绝缘主体采用PA66材质注塑成型，表面做了防滑的凸缘设计，插拔接头时手指捏在凸缘位置可以施加足够的插拔力，不会打滑；中心的红色绝缘衬套用来隔离中心信号插针和外围接地壳体，避免信号和地之间出现短路，衬套的内孔和插针采用过盈配合，插针压入后不会出现轴向窜动，哪怕多次插拔也不会导致插针后退松动。中部的白色硅胶垫圈是做面板密封用的，安装时垫在接头法兰面和设备面板之间，拧紧螺母后垫圈被压缩，可以阻挡日常使用中的灰尘、溅水从面板开孔位置进入设备内部，适配多数非严苛户外环境下的设备防护需求。后侧的接线尾座做了阶梯式的出线结构，接线时可以把同轴电缆的屏蔽层焊接在接地壳体的焊片上，中心芯线焊接在信号插针的尾部焊杯里，尾座的阶梯槽可以套上热缩管做应力释放，避免线缆拉扯时把焊盘扯脱。

　　建模过程中需要特别注意几个配合公差：中心插针和绝缘衬套的配合公差选H7/p6的过盈配合，保证插针压入后不会转动或者移位；接地壳体和绝缘主体的卡扣配合要预留0.1mm的装配间隙，方便生产时快速压合组装，不会出现壳体压裂的问题；锁紧螺母和接头螺纹的配合选6H/6g的普通公制螺纹配合，拧动时顺畅不卡滞，同时不会有明显的旷量，长期受震动也不会松脱。另外接头尾部的焊杯尺寸做了优化，焊杯内径1.5mm，可以适配线径0.3-0.8mm的同轴电缆芯线，不管是细的音频信号线还是稍粗的视频同轴缆都能顺利插入焊接，不会出现线芯太粗插不进、太细焊接不牢的问题。

　　从实际选型的角度看，这类彩色绝缘外壳的RCA接头，通常会用颜色区分信号类型：黄色对应复合视频、红色对应右声道音频、白色对应左声道音频，建模时保留了外壳的黄色和中心衬套的红色配色，在做整机BOM整理和装配指导时，可以直接通过颜色快速区分端口功能，避免生产装配时插错端口位置。接头整体的轴向长度控制在22mm，安装在面板上之后，后侧突出面板的长度只有12mm，不会占用机箱内部过多的走线空间，哪怕是内部空间紧凑的小型音视频处理设备，也能顺利排布内部的引线，不会和机箱内的电路板、其他元件产生干涉。另外接头的接地壳体采用黄铜镀镍工艺，导电性能好同时抗氧化能力强，长期使用不会因为氧化导致接触电阻变大，信号传输的稳定性比铁质壳体的接头好很多，适合用在需要长期稳定运行的工业信号传输设备上。
