带四分之一转锁结构的电源插孔连接组件

　　在工业电气布线、户外设备供电、测试仪器接驳等场景中，电源连接的可靠性直接决定整套系统的运行稳定性，传统直插式电源连接器在存在振动、拉扯的工况下，很容易出现公头松脱、触点错位的问题，轻则导致信号中断、供电不稳，重则引发触点外露短路、设备烧毁的安全隐患，这款带四分之一转锁的电源插孔连接器，正是针对这类痛点做的结构优化设计。从实际使用场景来看，这类带锁止结构的电源接插件，常被用在工业现场的移动测试设备、户外照明供电回路、小型机电设备的电源接驳端，尤其是需要频繁插拔、同时作业现场存在设备运行振动的场合，转锁结构可以在公头插入后，仅通过四分之一圈的旋转动作就完成机械锁止，不需要额外的卡扣按压或者螺丝固定，操作效率比传统螺纹锁紧连接器高很多，同时锁止后公母头之间的轴向拉脱力可以满足常规工业场景的防拉扯需求，不会因为线缆被意外勾拽就出现松脱断电的情况。

　　从结构设计逻辑来看，这款连接器最核心的改进点，是从结构上消除了公连接器插入过程中，外部触点误触母端内部导电触点的风险——传统直插式连接器在公头未完全对准的情况下斜向插入，很容易让公头的外部导电部分蹭到母座内部的带电触点，尤其是在带电插拔的操作场景下，这种误触很容易引发打火、短路，甚至造成操作人员触电，而这款结构在插孔入口处做了导向限位结构，公头只能沿着轴向完全对准后才能插入，插入过程中公头的外部触点全程被绝缘结构遮挡，只有当公头插到底、开始转动锁止的阶段，内部导电触点才会完成对接导通，从物理层面规避了误触风险。

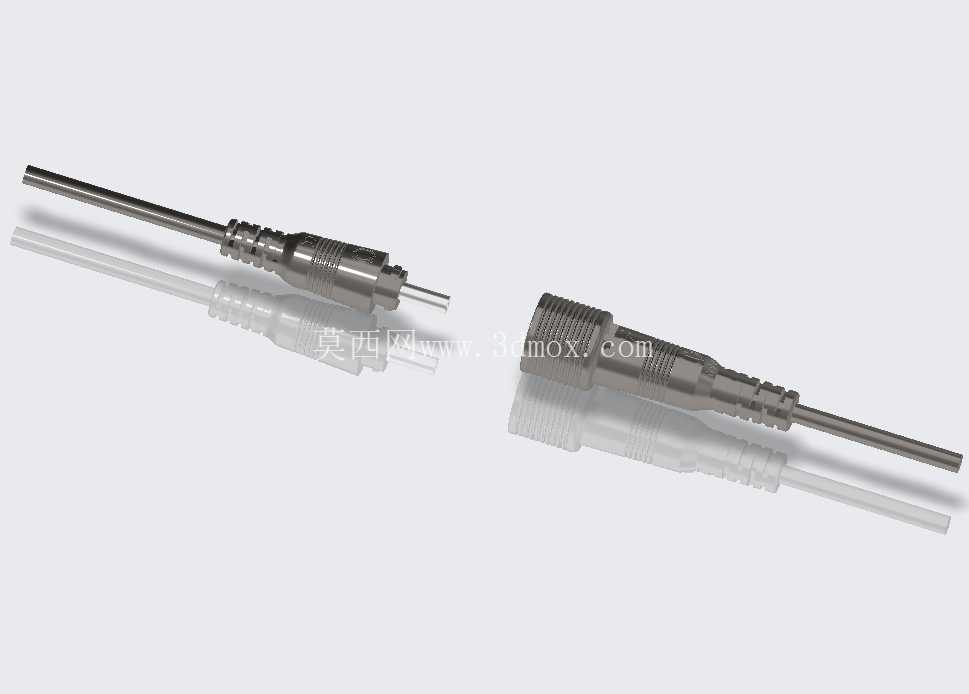

　　从外形与安装边界来看，这款连接器的整体外形为细长圆柱结构，插合端的金属外壳做了滚花处理，方便操作人员在插拔、旋转锁止时增加手指摩擦力，即使戴薄型劳保手套也能顺利完成操作；尾部的线缆衔接处做了阶梯式的防弯折结构，可以分散线缆反复弯折时的应力，避免线缆根部因为长期弯折出现线芯断裂、外皮破损的问题；插孔端的安装法兰尺寸适配常规面板开孔规格，可以直接固定在设备外壳、接线面板上，不需要额外定制安装转接件，锁止旋转的行程严格控制在90度，也就是四分之一圈，旋转到位后有明显的触感反馈，操作人员不需要观察标记就能确认锁止到位，不会出现旋转不到位导致的锁止失效、接触不良问题。在触点接触设计上，这款连接器的母端插孔采用了弹性接触结构，公头插针插入后，弹性接触片会从周向抱紧插针，保证接触电阻稳定在较低水平，避免大电流通过时因为接触电阻过大出现触点发热的问题；金属外壳部分做了导电连续设计，插合后可以形成完整的电磁屏蔽层，适合用在有电磁干扰要求的工业设备供电场景，减少外部电磁干扰对设备内部电路的影响，同时外壳的防护结构可以在插合状态下阻挡日常的灰尘、溅水，满足车间、户外临时部署的基础防护需求。

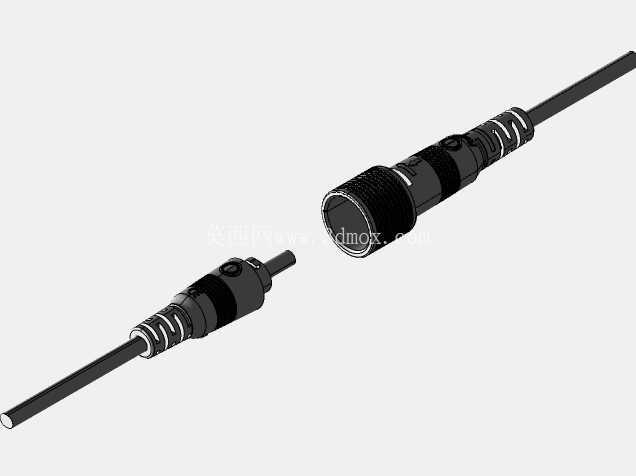

　　从三维建模的角度来看，这款连接器的模型完整还原了内部的绝缘隔层、弹性接触片、外部锁止卡槽、尾部防弯折结构的所有细节，建模时严格按照实际装配间隙做了配合公差预留，公母头插合、旋转锁止的动作可以在装配环境下完整模拟，不会出现结构干涉；所有的圆角、倒角细节都和实际量产零件保持一致，不管是用来做设备整机的装配干涉检查，还是做设备布线的线缆走向模拟，都可以直接调用，不需要再额外做结构简化。在实际选型适配时，这款连接器的锁止结构不需要在公头端额外增加复杂的锁止配件，公头只需要做对应的卡槽结构就能和母座配合，整套连接副的零件数量比传统卡扣式锁紧连接器更少，装配工序更简单，长期使用时的故障点也更少，尤其是在需要频繁插拔的测试场景下，转锁结构的磨损量比卡扣结构更小，插拔寿命更长，不需要频繁因为锁止结构磨损更换整个连接器。
