螺杆压缩机组装结构三维设计

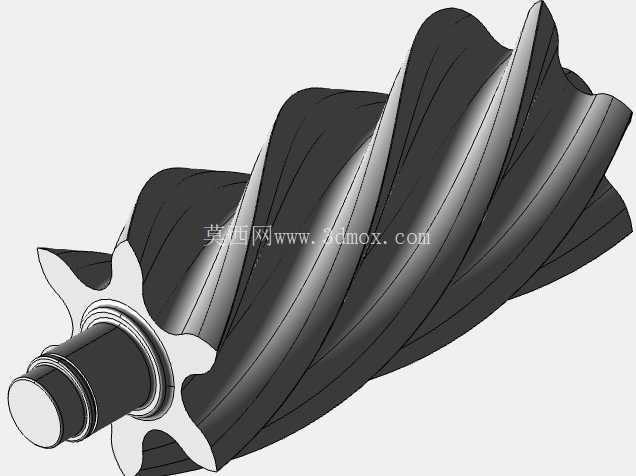

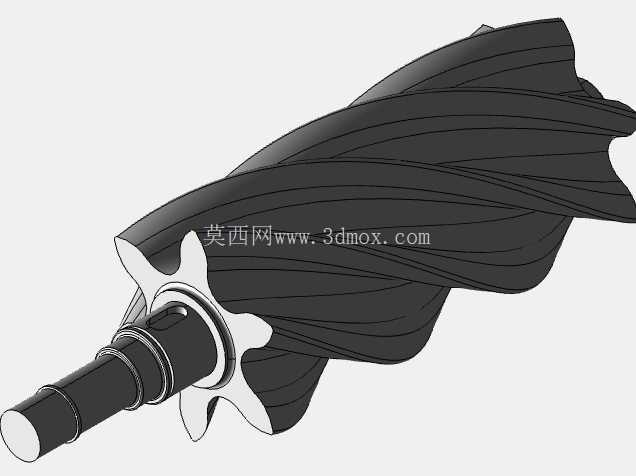

　　在工业气动系统、制冷循环、工艺气体输送场景中，螺杆压缩机是核心动力输出设备，其结构设计的合理性直接决定整套系统的运行稳定性与能效表现。这套螺杆压缩机的三维结构设计，完全围绕实际工业现场的安装运维需求展开，建模过程中优先还原了主机核心的阴阳转子啮合结构，转子型线采用行业通用的不对称型线设计，啮合间隙控制在符合实际加工精度的合理区间，既避免运行过程中转子干涉磨损，也能减少压缩腔内部的气体泄漏，保证容积效率达到工业应用的常规要求。

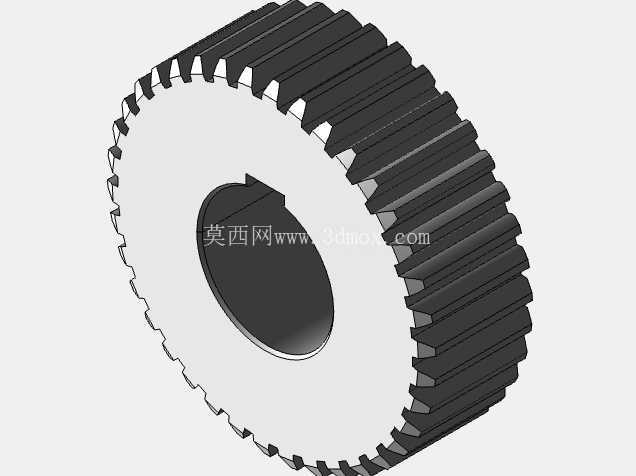

　　从安装边界来看，建模时充分考虑了整机撬装的布局逻辑，主机的安装底座预留了标准的地脚螺栓孔位，孔位间距匹配常规工业厂房的设备基础预留尺寸，进气口与排气口的法兰接口采用通用的公称通径标准，可直接对接现场的工艺管路，不需要额外做转接设计，减少现场安装的改造成本。设备的实际用途覆盖多个工业领域，在工厂气动动力源场景中，可作为全厂气动工具、气动阀门的动力供给核心，输出稳定压力的压缩空气；在制冷空调系统中，可作为制冷循环的核心压缩单元，完成制冷剂气体的压缩升压过程；在化工工艺场景中，可用于特殊工艺气体的输送与增压，适配不同工况的压力需求。设计过程中没有刻意做外观的美化修饰，所有结构都遵循实际设备的装配逻辑，转子两端的轴承安装位、轴封结构、同步齿轮的安装腔体都做了精准还原，甚至壳体内部的冷却流道走向都按照实际铸造工艺的要求做了布局，避免出现建模结构无法落地加工的问题。外形尺寸方面，整机的长宽高比例参考了同排量常规螺杆压缩机的实际尺寸，检修侧预留了足够的操作空间，方便后期运维时拆卸端盖、更换轴承与轴封，不需要额外挪动周边连接的管路设备。

　　从功能特性来看，这套结构完整呈现了螺杆压缩机的工作逻辑：阴阳转子在腔体内同步反向旋转，齿槽之间的容积随转子转动不断变化，完成进气、压缩、排气的完整循环，建模时特意保留了壳体上的喷油孔结构，对应喷油式螺杆压缩机的冷却润滑需求，可直观看到润滑油进入压缩腔的位置与流向，帮助设计人员理解内部的冷却润滑路径。在做结构校核的时候，重点关注了转子的受力支撑点，两端的轴承选型匹配转子运行时的径向与轴向载荷，避免长期运行出现转子挠度变形导致的啮合异常，排气端的轴封结构采用了常见的组合式密封设计，可有效防止压缩气体泄漏以及润滑油渗入压缩腔影响气体品质。

　　很多刚接触压缩机设计的人员容易忽略安装底座的刚度设计，这套模型里的底座筋板布局完全按照实际承重需求设置，筋板的厚度、间距都经过刚度校核，可避免整机运行时出现共振问题，同时底座上预留了油分离器、冷却器的安装位，可直接扩展成完整的撬装机组，不需要重新做底座的布局设计。对于设备选型人员来说，通过这个三维结构可以直观判断设备的安装空间是否满足现场需求，核对进出口方位是否匹配厂区管路走向，提前预判安装过程中可能出现的干涉问题；对于结构设计从业者来说，可参考这套模型的转子啮合间隙设置、密封结构布局、支撑结构设计逻辑，优化自身的压缩机设计方案，减少设计阶段的疏漏。整个建模过程没有添加多余的装饰性结构，所有特征都服务于设备的实际功能与装配需求，哪怕是壳体上的吊装孔、观察油位的视镜位、传感器安装接口都做了还原，完全对应实际设备的配置要求，可直接用于方案展示、结构校核、安装模拟等实际工作场景，不需要再做大幅度的结构调整。
