工业级高压水喷射泵结构三维设计

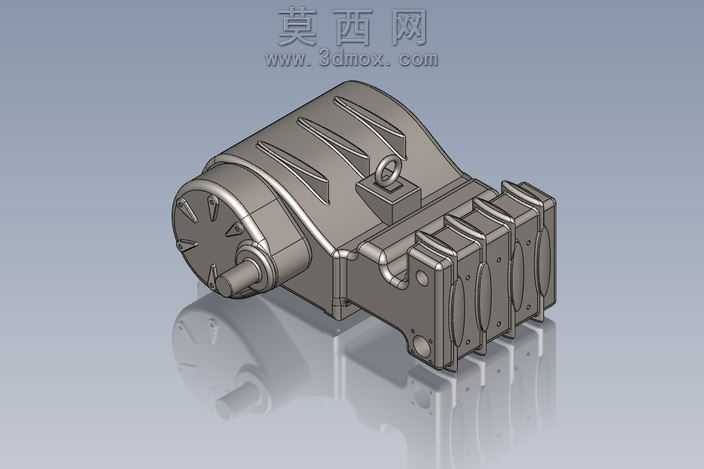

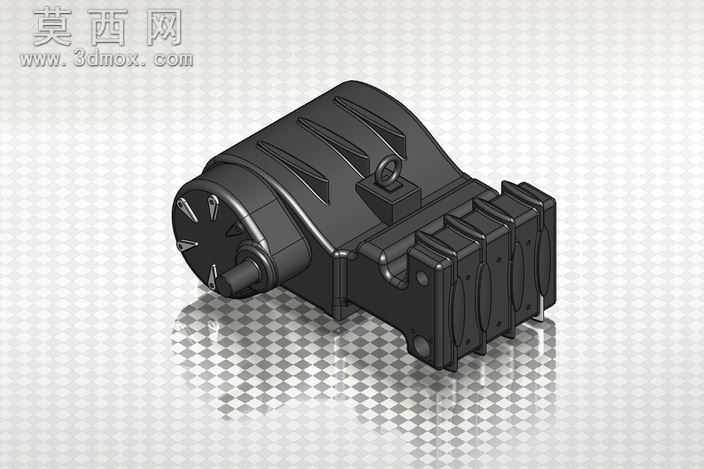

本模型采用SolidWorks完成全参数化三维建模，整体建模过程遵循自顶向下的设计逻辑，先完成整体动力输入与流体输出的空间布局规划，再逐一对各功能模块进行细化建模，确保各部件装配间隙、配合公差符合工业泵类产品的实际设计规范。模型完整还原了水喷射泵的核心结构：左侧为动力输入轴端，轴体做了阶梯轴结构设计，匹配轴承位、密封位的尺寸要求，端盖部分设计了周向均匀分布的定位标识与安装孔位，方便装配对位与后期维护拆解；中部为传动与泵体主体外壳，外壳表面设计了多道纵向加强筋结构，既提升壳体承压能力，又能优化铸造工艺的成型性，壳体顶部设置了吊环安装座，适配整泵吊装转运的实际使用需求，壳体侧面预留了流体接口与工艺孔位，匹配管路连接与传感器安装的拓展需求；右侧为多腔式流体增压喷射单元，采用并排多腔体结构设计，每个腔体都做了椭圆流道造型优化，可有效降低流体在腔体内的沿程阻力，提升喷射效率，各腔体之间通过密封槽结构实现级间密封，避免高压流体泄漏。材质渲染阶段，对泵体外壳采用铸钢哑光金属材质，还原铸件表面的细微磨砂质感，对输入轴、连接螺栓等运动与紧固件采用调质钢亮面金属材质，区分不同部件的加工工艺差异，对密封件位置采用橡胶哑光深灰材质，清晰标识密封结构位置，整体渲染采用工作室柔光环境，添加地面反射效果，清晰呈现产品的结构轮廓与细节特征。设计过程中充分考虑了产品的实际加工与装配可行性，所有圆角、拔模斜度都符合铸造与机加工的工艺要求，各部件之间的配合关系完整，可直接用于装配干涉检查、工程图导出、流体仿真前处理等后续设计环节，模型结构完整无缺失面，无多余建模特征，参数化特征树清晰可编辑，可根据实际工况需求调整腔体数量、轴径尺寸、接口规格等核心参数，适配不同流量、压力等级的水喷射工况使用需求。
