自装载吊臂用液压缸结构设计

　　这款液压缸主要配套自装载作业设备的吊臂机构，在随车吊、自装卸货运车辆、小型工程起重装置的臂架变幅回路中承担核心执行功能，作业时通过压力油驱动活塞杆伸缩，带动吊臂完成仰角调整、载荷举升与收放动作，直接决定吊臂的作业行程与承载稳定性。从结构设计逻辑来看，该油缸采用双耳环铰接安装形式，两端铰接点可适配吊臂与车架支座的转动自由度，避免臂架变幅过程中出现侧向附加载荷，降低杆端密封件的偏磨风险。缸筒部分选用120mm内径规格，对应60mm直径的活塞杆，参数匹配是基于吊臂额定举升载荷下的工作压力计算得出，既保证无杆腔足够的推力输出，也控制活塞杆在全伸状态下的纵向弯曲挠度，避免长行程工况下出现杆体颤振。

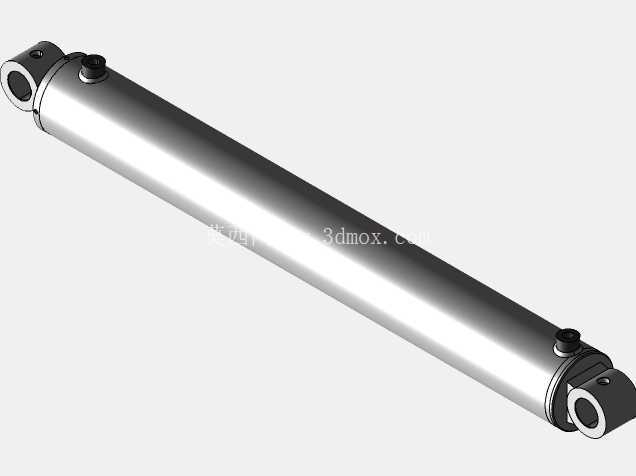

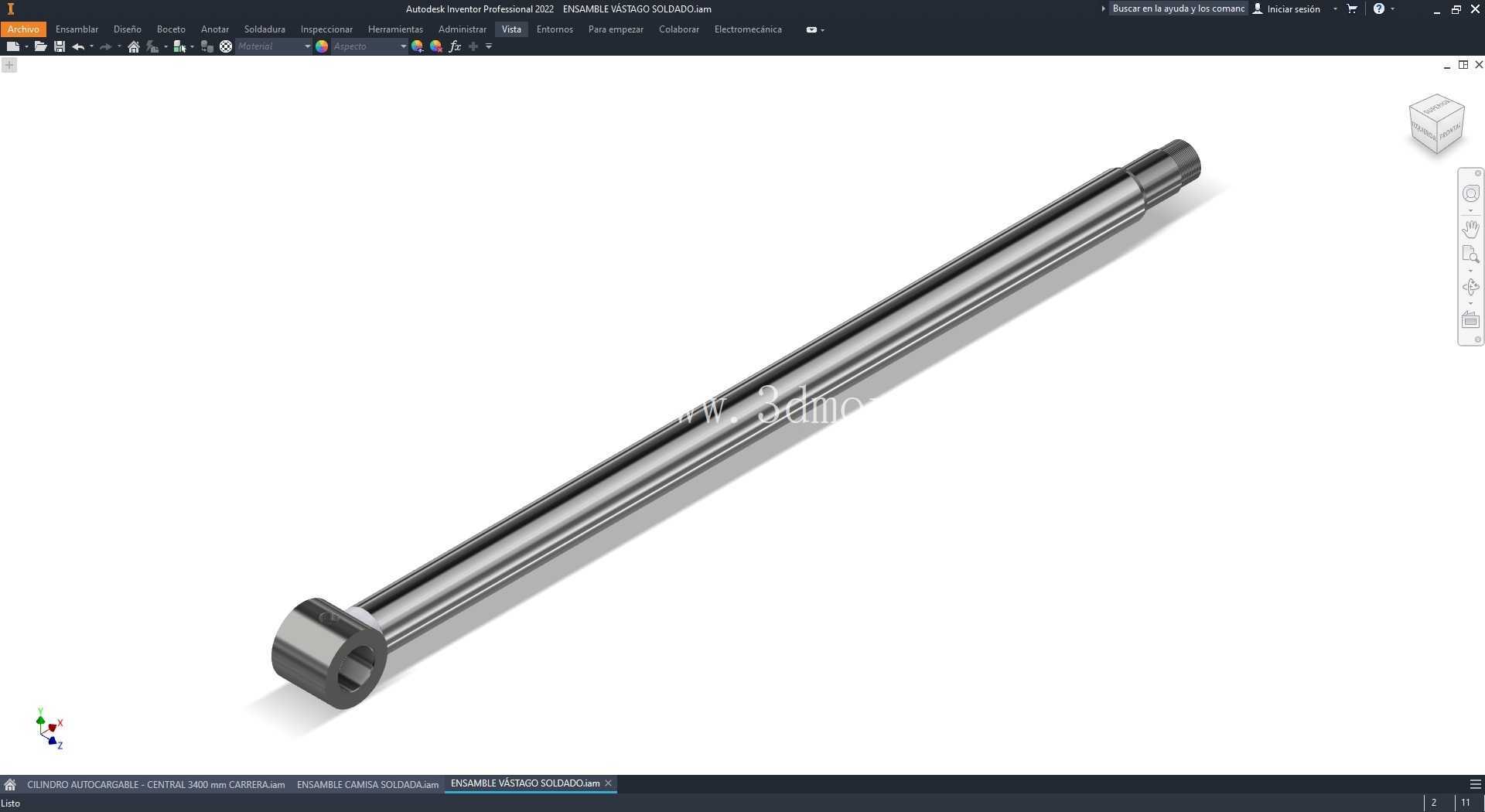

　　1000mm的工作行程可覆盖自装载吊臂从收存状态到最大作业仰角的位移需求，两端铰接点中心距1280mm的安装尺寸，是匹配现有自装载设备吊臂铰点间距设计的，安装时无需额外改动臂架与车架的支座位置，可直接替换同规格的常规油缸。缸体外部采用光滑圆柱面设计，无外置油路与凸起结构，可减少户外作业时泥沙、碎石对缸体表面的磕碰损伤，活塞杆表面做硬化处理，适配工程作业中多粉尘、多风雨的复杂工况，降低表面划伤导致密封失效的概率。油口设置在缸筒两端靠近端盖的位置，采用标准铰接管接头接口，可适配常规液压胶管的安装走向，避免臂架俯仰过程中胶管与周边结构发生干涉。

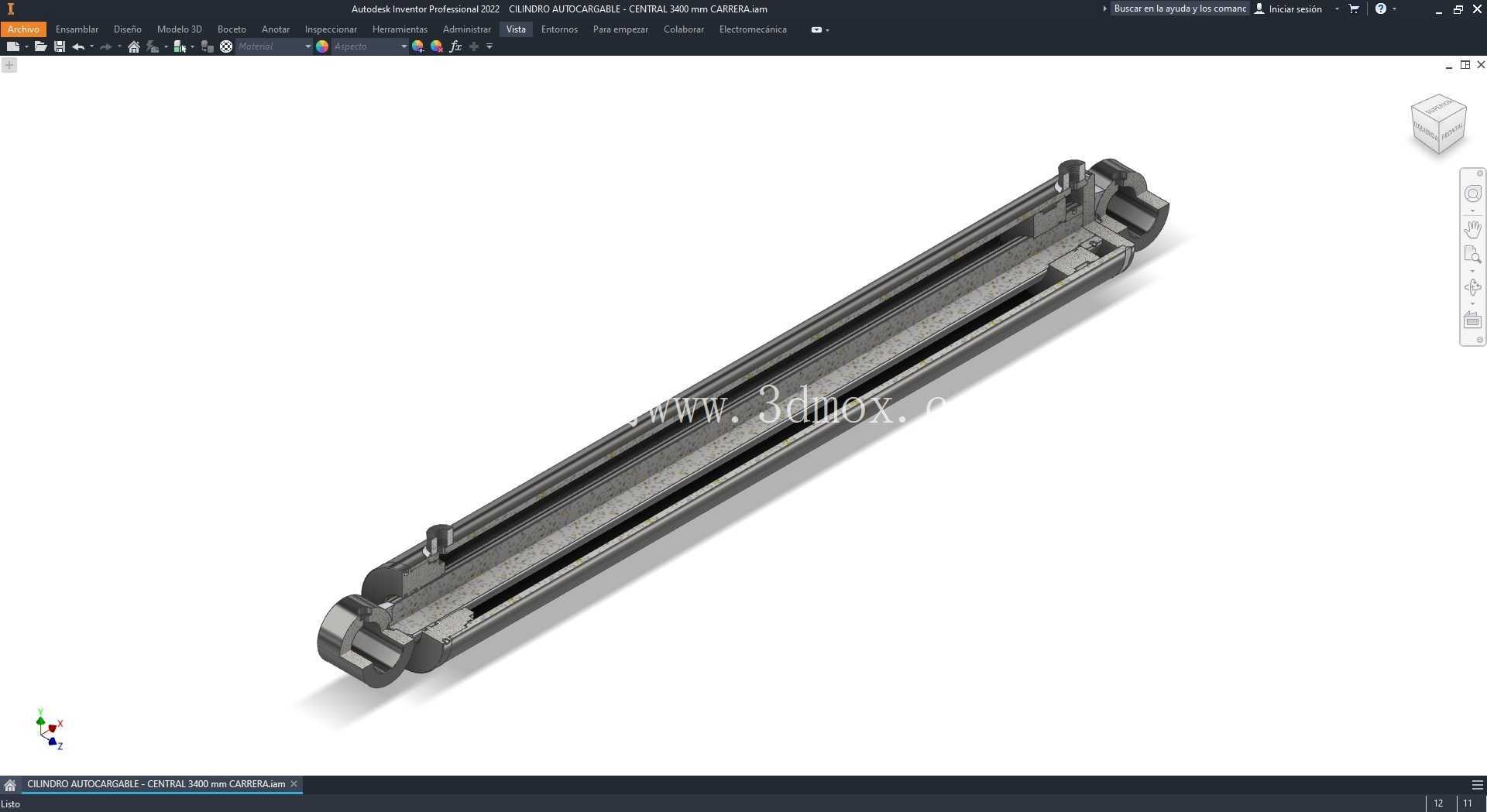

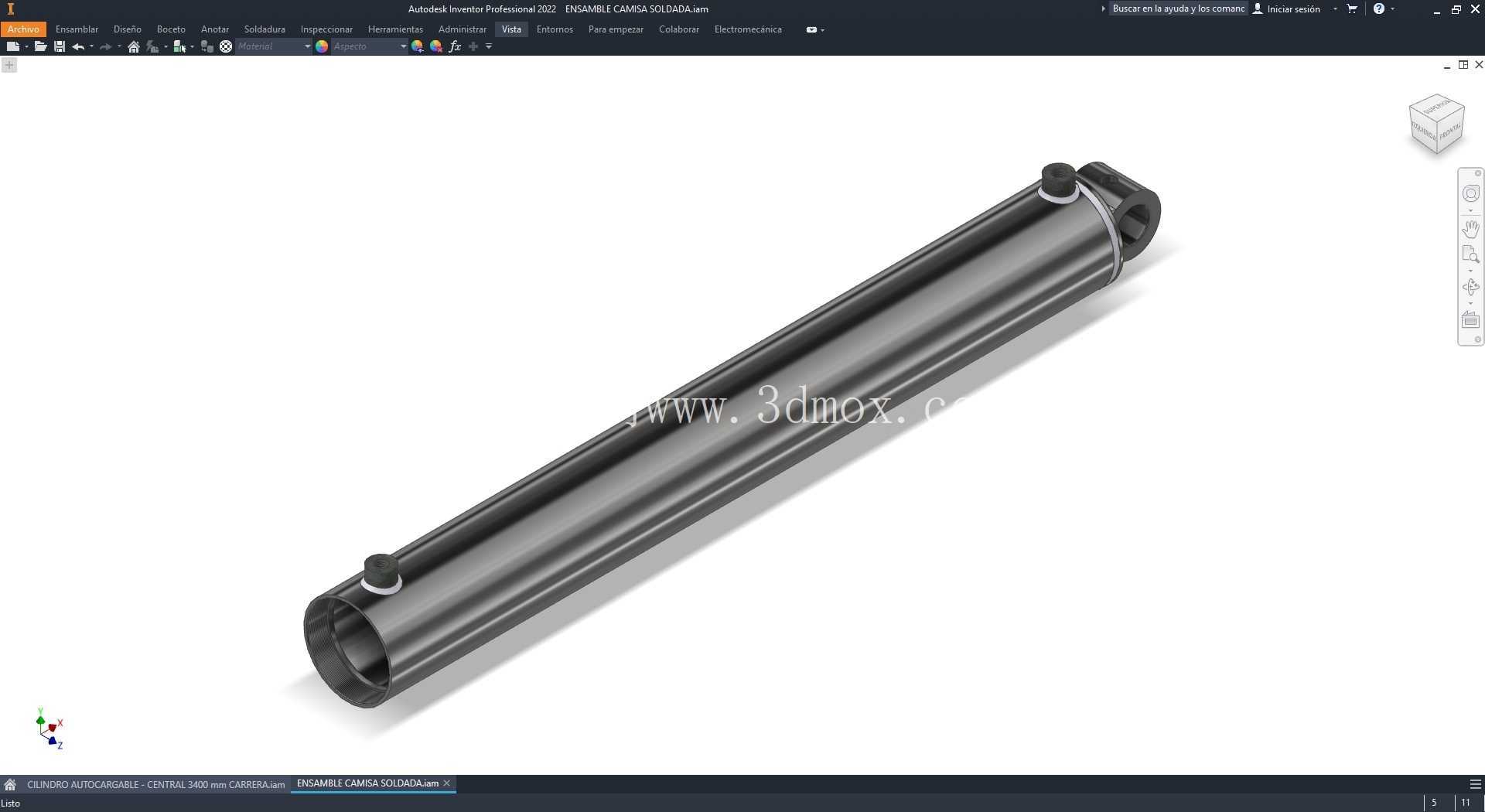

　　端盖与缸筒采用螺纹连接加止口定位的结构，保证同轴度的同时，也方便后期拆解更换密封件，维护时无需专用大型工装即可完成检修作业。在实际选型适配中，该油缸可匹配中高压液压系统，工作时通过平衡阀锁定回路位置，避免吊臂带载沉降，全伸状态下的支撑刚性可满足常规自装载作业的载荷要求，铰接点的衬套采用自润滑材质，可减少日常维护的注油频次，适合野外无固定维护点的作业场景。建模过程中对缸筒内壁、活塞杆同轴度、端盖密封槽位置都做了精确还原，可直接用于液压系统的装配干涉检查、臂架机构的运动仿真，也可作为同类型油缸改型设计的基础参考模型，帮助设计人员快速完成铰点位置校核、安装空间验证，减少前期设计的重复建模工作量。
