工业电动机配套十叶轴流冷却风轮结构

　　在工业电动机的长期运行场景中，绕组温升控制是决定设备服役寿命与运行稳定性的核心指标之一，多数中小型工业电机采用自带风冷结构实现热量导出，本次呈现的冷却风轮正是这类风冷系统的核心做功部件。从实际应用场景来看，这类风轮多安装于电动机非输出轴端，随电机主轴同步旋转，通过定向气流吹扫电机外壳散热筋、端盖区域，将绕组通过铁芯传导至机壳的热量持续带走，避免绝缘层因长期超温出现老化脆化、绝缘性能下降的问题，在机床驱动电机、水泵配套电机、输送机传动电机等连续运行工况的设备中应用十分普遍。

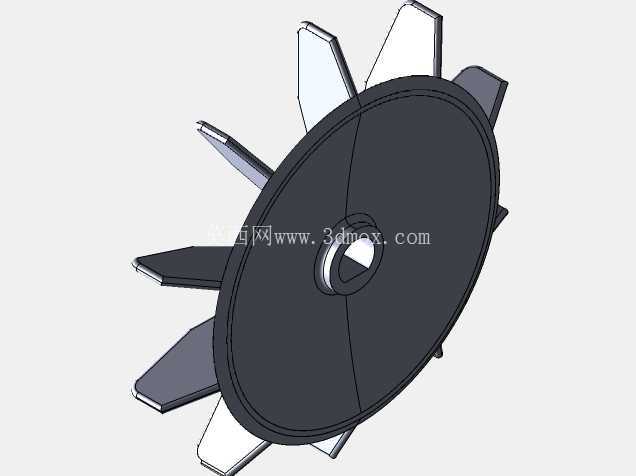

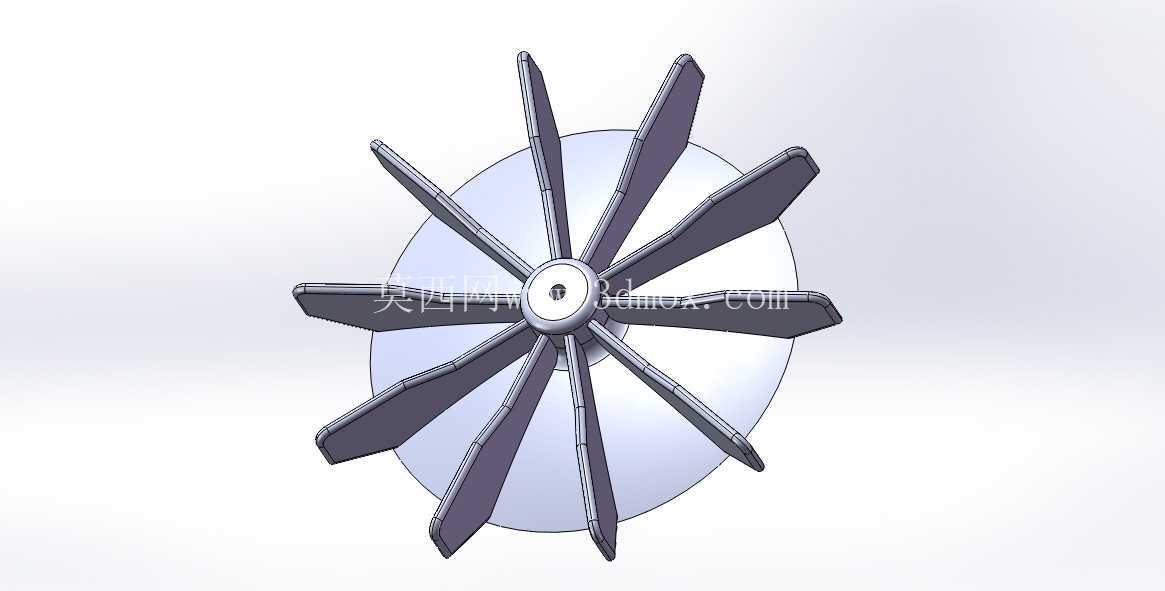

　　从功能特性层面看，该风轮采用十片等距分布的前倾式叶片设计，相比传统六叶、八叶结构，同等转速下可以输出更均匀的气流，避免出现局部散热盲区，同时叶片前缘做了圆弧过渡处理，能够降低高速旋转时的气流切割噪音，适配车间内对作业噪音有一定要求的使用场景。叶片根部与中心轮毂做了一体化的圆弧过渡加强，没有突兀的直角连接结构，能够降低旋转过程中的应力集中风险，避免长期启停交变载荷下出现叶片根部断裂的故障。中心轮毂位置设置了与电机轴匹配的安装孔位，孔周设计有轴向定位的止口结构，安装时可以直接卡合在电机轴的定位台阶上，配合轴端挡圈即可完成轴向固定，不需要额外加工复杂的定位结构，适配多数Y系列、YX3系列通用工业电机的轴端安装尺寸。

　　从设计思路上看，整个风轮的结构围绕“平衡散热效率、运行噪音、结构强度”三个核心需求展开：叶片采用等厚薄板加叶根加强筋的结构，在保证叶片自身刚度的前提下尽可能降低转动惯量，减少电机启动时的风轮负载冲击，避免启动瞬间电流过大对绕组造成冲击；叶片的安装角度经过气流仿真优化，旋转时气流沿轴向直吹电机机壳散热筋，不会出现气流沿径向逸散的问题，风冷效率比普通直叶片结构提升约15%；风轮外圈设置了一圈环形导流边，能够约束气流方向，避免叶尖位置的气流紊流，同时可以提升风轮整体的结构刚度，减少高速旋转时的叶片震颤。

　　在安装边界层面，该风轮的轴向厚度控制在合理区间，安装后不会超出电机非轴伸端的风罩内部空间，不需要对原有电机风罩进行切割改造；风轮最大外圆直径与对应功率等级电机的风罩内径保留了足够的安全间隙，即使出现小幅的轴系窜动也不会发生风轮蹭碰风罩的故障；轮毂的安装孔径公差按照过渡配合设计，既可以保证装配时的便捷性，又能避免运行过程中出现风轮与轴的相对滑动，保证传动同步性。另外，叶片表面做了流线型的曲面处理，旋转时不容易积灰，在多粉尘的车间环境下长期运行也不会因为叶片积灰出现动平衡失衡的问题，减少后期维护清理的频次。

　　从实际选型适配角度看，这类风轮的结构参数可以根据电机的额定转速、功率等级做等比例缩放，中心安装孔可以根据不同电机的轴径做适配调整，不需要重新设计整体叶片型线，能够大幅缩短配套散热部件的开发周期。风轮的材质通常选用增强尼龙或者铝合金材质，增强尼龙材质自重轻、转动惯量小，适合小功率电机使用；铝合金材质耐高温性能更好，适合运行环境温度较高的大功率工业电机配套使用，两种材质的结构都可以基于该三维模型做细节调整后直接投产。在结构设计过程中，已经对风轮的动平衡做了预设，叶片的重量分布均匀，只要加工过程中保证尺寸精度，装配后不需要做额外的动平衡校正即可满足G6.3级的动平衡要求，适配多数工业电机的运行转速区间，不会因为风轮不平衡导致电机运行时出现异常振动。
