卧式太阳能集热换热锅炉结构设计

　　在分布式太阳能热利用场景中，这类卧式集热换热锅炉主要承担光热转换后的热量存储与介质换热功能，常见于中小型民用供暖、工业预热供水系统中，替代传统燃煤或电加热辅热单元，降低常规能源消耗占比。设备整体采用卧式圆柱罐体结构，这种形态的设计初衷是平衡地面安装的占地空间与内部换热容积，相比立式罐体，卧式布置的重心更低，对安装基础的承重载荷要求更宽松，适配平屋顶、厂区空地等多种安装场景，不需要额外搭建过高的支撑钢架。

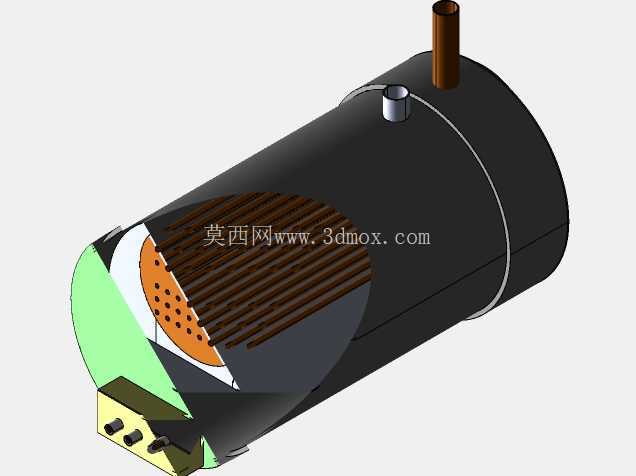

　　从内部结构来看，罐体内部排布的密集管束是核心换热单元，管束采用平行卧式排布，与罐体轴向保持一致，这种排布方式可以让换热介质在管程内流动时保持稳定的流态，减少流动死区，提升整体换热效率。罐体端部的端盖采用快开式密封结构设计，方便后期运维时清理管束表面的结垢，毕竟太阳能换热系统多采用水作为换热介质，长期运行后管束表面容易附着水垢，影响换热效率，可拆卸端盖的设计可以大幅降低运维拆解的工作量。罐体顶部设置的两个接口，较粗的接口是蒸汽或高温介质的出口，较细的接口是温度传感器或泄压阀的安装接口，底部的两个接口分别是冷水入口与排污口，接口的位置排布充分考虑了管路连接的操作空间，避免安装时管路出现过度弯折。

　　设计过程中，罐体的壁厚计算需要结合系统运行压力确定，常规民用太阳能换热系统的运行压力多在0.6MPa以内，罐体采用碳素钢卷制焊接即可满足强度要求，内壁做防锈防腐处理，避免长期接触水介质出现锈蚀。管束的材质选用导热系数较高的紫铜或不锈钢，根据换热功率的需求确定管束的数量与单管长度，管束与管板的连接采用胀接加焊接的复合工艺，防止运行过程中出现介质串漏的问题。罐体外部预留的安装支座采用焊接式鞍座，鞍座的弧度与罐体外径完全贴合，安装时可以通过地脚螺栓将鞍座与混凝土基础固定，抵消设备运行时的振动与热胀冷缩产生的位移。

　　在安装边界方面，这类卧式锅炉的轴向长度与直径比例通常控制在3:1左右，既保证足够的换热容积，也不会因为轴向过长导致运输、吊装难度提升。设备安装时需要在罐体周围预留至少600mm的操作空间，尤其是端盖一侧的预留空间要满足管束抽拉的长度需求，方便后期检修更换管束。设备的进出口管路需要安装软连接，抵消热胀冷缩产生的管路应力，避免长期运行后接口处出现渗漏。在系统匹配上，这类锅炉需要与太阳能集热板、循环泵、储热水箱配合使用，罐体上的传感器接口可以接入温度、压力监测元件，实时反馈内部介质状态，配合控制系统调整循环泵的运行功率，实现换热效率的动态调节。

　　从CFD分析的角度来看，设计阶段需要对罐体内的流场进行模拟，优化管束的排布间距，避免局部流速过低导致的冷区出现，同时调整进出口的位置，让介质在罐体内的流动路径更长，充分与管束接触完成热量交换。罐体外部的保温层厚度需要根据当地的最低环境温度计算，减少非工作时段的热量损耗，保温层外采用薄金属板做防护，避免户外安装时风吹雨淋导致保温层失效。
