双S型偏置弯管加工机构设计

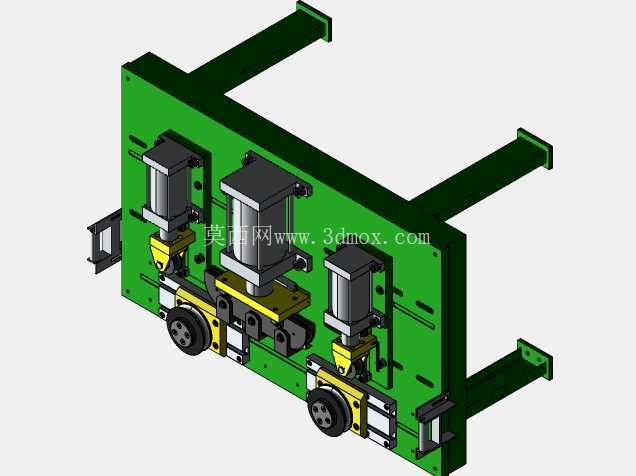

　　这套偏置弯管加工机构，主要面向小直径金属管材的连续弯折工序，常见于家电制冷管路、汽车油路细管、小型液压系统配管的生产场景，针对需要在短管段上实现连续双S型弯折的加工需求设计，解决传统单弯工位需要反复拆装定位、弯折角度一致性差的痛点。从结构布局来看，整套机构采用立式安装板作为承载基体，背部伸出的四根安装支脚预留了标准安装孔位，可直接固定在自动化生产线的型材机架上，安装支脚的长度经过匹配测算，保证机构安装后前端加工区域与生产线输送面的高度差适配常规管材送料高度，不需要额外增设高度调整垫块，减少现场安装的适配工作量。

　　机构的执行端采用三组气动压紧单元配合两组弯折滚轮模组的布局，三组气缸沿管材送进方向依次排布，每个气缸的活塞杆端部都配套了仿形压块，压块的圆弧槽尺寸匹配对应加工管材的外径，在弯折作业时，对应工位的气缸伸出压紧管材，避免管材在弯折受力时出现轴向窜动或径向偏移，保证弯折位置的精度。两组弯折滚轮模组分别对应双S弯的两个弯折拐点，滚轮的型槽同样与管材外径匹配，滚轮的回转中心距经过严格计算，刚好对应双S弯两个弯折段的中心距尺寸，作业时管材从机构一侧沿导槽送入，到达第一个弯折工位后，对应位置的压紧气缸动作锁死管材，第一组弯折滚轮沿设定轨迹回转，完成第一个方向的弯折，随后压紧单元松开，管材向前送进设定距离后再次被压紧，第二组弯折滚轮反向回转，完成第二个反向弯折，一次送料即可完成双S型的连续成型，不需要中途翻转管材或更换工装。

　　设计过程中，安装板上预留了多组平行的T型调节槽，三组压紧单元和两组弯折滚轮模组都可以通过T型槽调整安装位置，适配不同长度、不同弯折间距的双S型管材加工需求，不需要重新加工安装板，只需要调整各执行单元的固定位置，再匹配对应尺寸的压块和滚轮，就可以覆盖一定尺寸范围内的管材弯管作业，提升了机构的通用适配性。从安装边界来看，整套机构的横向宽度控制在常规生产线工位的允许尺寸范围内，背部支脚的安装孔距符合工业铝型材机架的标准孔位间距，外接气动管路的接口统一布置在安装板的侧上方，避免与下方的送料路径、出料区域产生干涉，电气控制的走线槽也集成在安装板背部，现场布线时不需要额外设计走线支架。

　　在实际生产应用中，这套机构可以单独作为手动上料的弯管工装使用，也可以接入自动化管材加工生产线，配合自动送料机、裁切机构实现管材从上料、弯折到裁切的全流程自动化作业，弯折过程中管材的受力点经过仿真验证，压紧点的位置避开了管材的弯折变形区，避免压紧位置出现管材表面压痕或变形超差的问题，滚轮的回转速度也可以通过配套的驱动单元调整，适配不同材质管材的弯折特性，比如针对硬度较高的不锈钢细管可以降低弯折速度，避免管材出现弯折开裂，针对紫铜、铝等软质管材可以适当提升弯折速度，兼顾加工质量和生产效率。整套结构没有采用复杂的专用定制部件，大部分连接紧固件、气动元件、滚轮轴承都采用标准工业件，后期维护更换时不需要单独定制配件，降低了设备的运维成本，各执行单元的布局预留了足够的操作空间，日常更换压块、调整位置时不需要完全拆解机构，松开对应的固定螺栓就可以完成调整作业，适配多品种小批量的管材加工生产场景。
