闪烁辐射探测用侧窗型光电倍增管结构

项目分类:传感器 发布时间:2025-02-17 ID:936944
  • 闪烁辐射探测用侧窗型光电倍增管结构

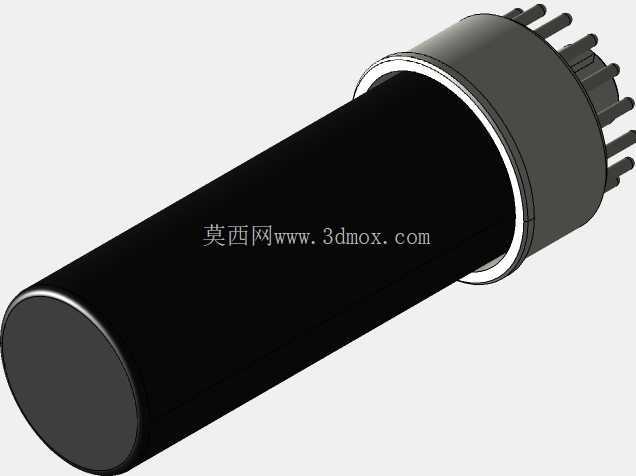

  在核辐射监测、高能物理实验、环境放射性检测这类场景里,光电倍增管是把极微弱的光信号转换成可采集电信号的核心探测部件,这次呈现的M-12-FS-35型结构,就是专门适配闪烁辐射探测器的端接式光电倍增管,日常会和碘化钠、碘化铯这类闪烁晶体搭配使用,当射线进入闪烁晶体激发出微弱的闪烁光子时,这个部件就会完成光子接收、电子倍增、信号输出的全流程,最终输出可被后续电路采集的电信号,用来判定射线的强度、能量等参数。从结构设计逻辑来看,这个部件采用了经典的圆柱密封真空腔体结构,主体的黑色圆柱段是内部封装了光电阴极、聚焦极、多级打拿极、阳极的真空玻壳部分,玻壳外壁做了遮光处理,避免环境杂散光进入内部干扰微弱光信号的采集,这一点在野外环境辐射监测、工业无损检测的现场应用里格外重要,现场的照明光线、设备自身的指示灯杂光如果窜入探测端,会直接抬高背景噪声,甚至导致弱信号完全被淹没。端部带多根插针的金属基座是信号输出与供电接入端,插针采用圆周均匀排布的方式,分别对应各级打拿极的分压供电引脚与阳极信号输出引脚,这种排布方式在焊接配套管座时能避免引脚错接,同时金属基座和玻壳之间采用了高温熔封的密封结构,保证内部长期维持高真空状态,毕竟光电倍增管的电子倍增过程必须在高真空环境下才能完成,一旦出现慢漏气,内部电极氧化就会直接导致器件增益下降、噪声升高,彻底失效。

  从安装边界来看,这个型号的光电倍增管整体为同轴圆柱结构,安装时需要配套对应内径的遮光套筒,套筒内壁要做哑光发黑处理,一方面是固定玻壳部分避免振动导致的位置偏移,另一方面是进一步隔绝杂散光,端部的插针段需要和配套的管座紧密插接,管座的焊接面要和后续的前置放大电路做屏蔽隔离,避免高压供电部分的纹波串入信号输出回路。在实际设备集成的时候,要注意这个部件的安装方向,光电阴极接收端要紧贴闪烁晶体的出光面,两者之间要涂覆薄薄一层光学耦合硅脂,填充接触面的空气间隙,减少闪烁光子在界面处的反射损失,提升光收集效率,这一点直接影响探测器的能量分辨率,要是耦合层存在气泡或者厚度不均,会导致部分光子无法到达光电阴极,最终的能谱测试就会出现峰位偏移、分辨率变差的问题。从功能特性上看,这种侧窗?不对,这个是端窗型的结构,接收端在玻壳的平底端,相比侧窗结构,端窗结构的光接收面积更大,和圆柱形闪烁晶体的耦合匹配度更高,适合做固定式的辐射探测探头,比如环境辐射连续监测站的探头、便携式射线检测仪的探测单元、工业在线放射性物料检测的探头,都会用到这类结构的光电倍增管。设计的时候要考虑到高压供电的布线,因为光电倍增管工作时需要给各级打拿极提供梯度高压,总供电电压通常在几百伏到上千伏,所以基座周边的绝缘距离要留足,避免高压打火,尤其是在高湿度的野外使用场景,管座部分要做灌封处理,防止凝露导致的高压爬电。

  另外,这个部件的玻壳部分属于易碎结构,安装时不能用硬物夹持玻壳,受力点要放在金属基座位置,避免玻壳受力开裂破坏真空度,在做三维结构适配的时候,要给玻壳部分预留足够的缓冲空间,配套的减震橡胶圈要卡在玻壳和金属套筒之间,降低运输和使用过程中振动对内部电极结构的影响,毕竟内部的打拿极是极薄的金属片结构,强振动可能导致电极移位,改变电子倍增的路径,导致增益不稳定。在实际选型适配的时候,这个尺寸的光电倍增管通常适配1英寸左右直径的闪烁晶体,整体探头做出来之后直径不会超过40毫米,长度控制在100毫米左右,既可以做成固定安装的在线监测探头,也可以集成到便携式的检测设备里,不会因为体积过大影响手持操作。

  和半导体探测器相比,光电倍增管的光敏面积更大,对弱闪烁光的增益更高,在低水平辐射检测场景里的响应速度更快,不需要复杂的制冷结构就能正常工作,所以在很多现场快速检测的场景里,这类结构的光电倍增管还是不可替代的核心探测部件。做三维建模的时候,要重点还原金属基座的插针位置、玻壳的外径尺寸、端部的密封台阶结构,这些尺寸直接决定了后续配套的遮光套筒、管座、晶体耦合座的加工精度,如果插针的排布尺寸有偏差,实际装配的时候就会出现插针对不上管座孔位的问题,玻壳的外径如果建模不准,套筒和玻壳之间就会出现间隙,要么漏光要么装不进去,密封台阶的尺寸则关系到压圈固定时的受力位置,要是压圈压到了玻壳的熔封位置,很容易在紧固的时候把玻壳压裂。
