工业螺纹安装式RTD温度检测探头结构

　　在流程工业的温度检测环节，接触式测温元件的安装可靠性、防护等级直接决定了检测数据的连续有效性，这款螺纹安装式RTD测温探头，就是针对管道、罐体承压工况开发的接触式温度检测结构。从实际应用场景来看，这类探头广泛覆盖化工流体输送管道、暖通换热系统、小型压力容器、液压动力站油温检测等场景，凡是需要将测温元件插入介质内部、同时需要保证安装位置密封承压的点位，都能看到这类结构的应用。和法兰安装式的大尺寸测温元件不同，3/4英寸螺纹安装的结构不需要在设备壁面焊接大尺寸法兰座，仅需预制对应规格的内螺纹安装孔即可完成固定，对于空间紧凑、安装点位密集的工艺管线来说，这种安装方式的作业效率更高，后期维护更换时的拆装难度也更低。

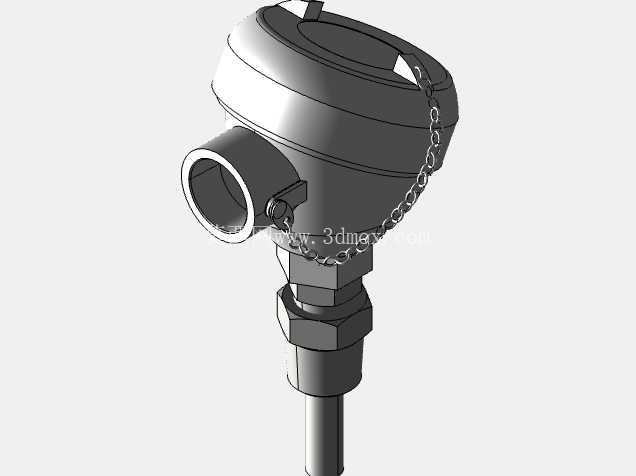

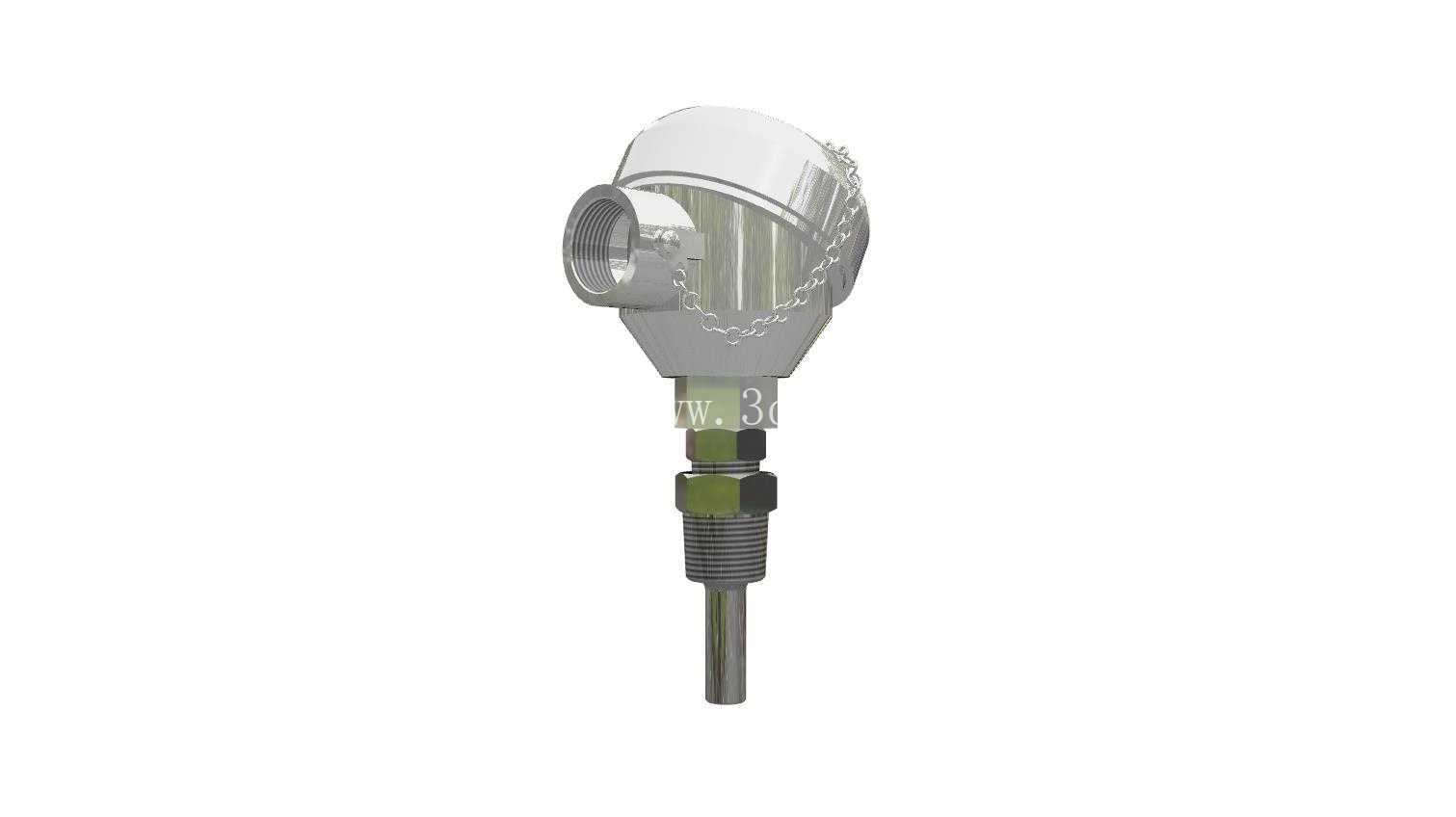

　　从功能特性上看，这款探头的结构分为接线腔体、密封衔接段、测温探杆三个核心部分。顶部的接线腔体采用压铸金属壳体，侧面预留了线缆引入的螺纹接口，接口位置附带的金属链条是用来固定线缆接头防护盖的，避免设备检修或者长时间运行后防护盖脱落丢失，导致粉尘、水汽进入接线腔造成接线端子锈蚀、信号传输故障。腔体和下部探杆的衔接位置做了多层密封结构，六角形的旋拧面是安装时的受力位置，现场作业时可以用普通开口扳手直接卡持这个位置完成探头的拧紧固定，不需要额外定制专用工装，适配现场常规的检修工具配置。下部的外螺纹安装段为标准管螺纹，螺纹副本身可以实现中低压工况下的密封，配合密封垫片使用时，可以满足多数工业常压、低压流体工况的密封要求，不会出现介质沿安装螺纹缝隙泄漏的问题。探杆部分为细长金属保护管，内部封装铂电阻测温芯体，保护管的材质可以根据被测介质的腐蚀特性选配，常规工况下采用304不锈钢即可满足使用要求，若测量腐蚀性流体则可更换为316L或者衬四氟的保护管结构。

　　从设计思路层面拆解，这款结构的核心逻辑是在保证测温响应速度的前提下，最大化提升现场安装的适配性和运行可靠性。探杆直径做了收窄设计，既保证了插入介质后有足够的结构强度，不会被高速流动的流体冲弯变形，又能减少探杆本身的热容量，让温度检测的响应速度更快，避免因为探杆蓄热导致检测数据滞后于介质实际温度变化。接线腔体的内部空间做了优化，既可以容纳接线端子、温度变送器模块（若需要输出标准4-20mA信号时可直接内置），又不会因为腔体过大导致整体结构笨重，增加安装位置的承重负担。线缆接口的方向采用侧向引出设计，相比顶部直出的结构，在管线保温层较厚的场景下，不会出现线缆弯折半径过小导致的线芯断裂问题，同时也能减少顶部淋水直接顺着线缆流入接线腔的概率，提升户外安装场景下的防护能力。

　　关于外形尺寸与安装边界，这款探头的安装螺纹为3/4英寸标准管螺纹，现场预制安装孔时需要保证螺纹的有效啮合长度不小于15mm，安装座的焊接位置要避开管道的焊缝、弯头紊流区，尽量选择管道内流体流速稳定的直管段，保证探杆插入后可以充分接触被测介质。探杆的插入深度需要根据管道的通径调整，原则上要让测温芯体的敏感段处于管道中心流道区域，避免因为靠近管壁导致检测温度偏低。接线腔体的最大外径约为60mm，安装时需要预留出至少80mm的侧向操作空间，方便后期检修时打开腔体盖完成接线或者芯体更换作业，线缆接口的规格为常规工业线缆接头尺寸，可以适配直径6-12mm的信号线缆，不需要额外做转接头适配。另外需要注意的是，这类螺纹安装的探头不适合用于高压、强冲刷的工况，若工况压力超过1.6MPa或者流体中含有大量硬质固体颗粒，则需要更换为带保护套管的法兰安装结构，避免探杆断裂或者密封失效。在三维建模过程中，这类结构的建模重点在于螺纹规格的准确性、密封面的平面度要求、接线腔体内部的元器件安装空间预留，要保证各个配合部件的尺寸公差符合机械加工的常规要求，比如安装螺纹的公差采用6H/6g配合，密封面的表面粗糙度不高于Ra3.2，才能保证加工后的零件可以顺利装配，满足现场的使用要求。
