劲量AAA规格锂离子电池三维结构设计

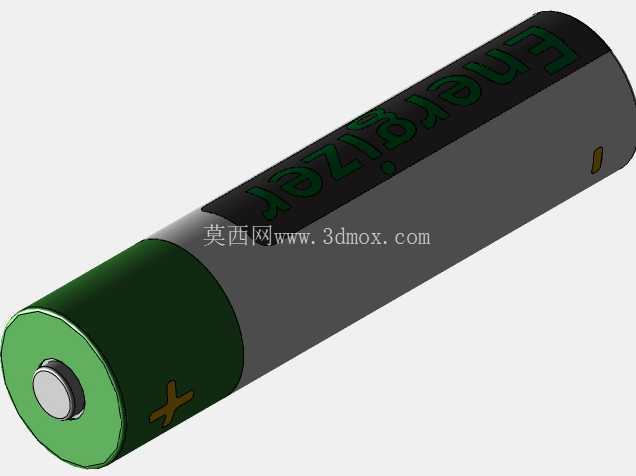

　　做消费电子结构设计这么多年，AAA规格圆柱电池的适配是绕不开的环节，小到无线鼠标、电视遥控器，大到便携医疗检测设备、工业手持测温仪，这类小尺寸圆柱电芯的安装位设计，直接决定了产品的电池仓通用性与后期维护便捷性。这次完成的劲量AAA锂离子电池三维结构，完全按照市面流通的量产实物尺寸逆向建模，还原了电芯本体、正极凸起端、负极平面端、外包标识层的全部结构细节，没有做任何简化处理，能直接导入各类消费电子、小型便携设备的装配体中做干涉检查与空间校核。

　　很多刚入行的结构工程师做电池仓设计时，容易忽略圆柱电池的实际外形公差，比如正极帽的凸起高度、负极端面的平面度、电芯外壳的滚槽位置尺寸，这些细节如果只靠二维手册上的标称值建模，后期开模很容易出现电池装不进去、接触弹片压力不足导致供电断续的问题。这个模型在建模时特意参考了多批次量产劲量AAA锂电池的实测尺寸，正极帽的凸起高度控制在0.8mm到1.0mm的合理公差区间，负极端面做了0.1mm的微凹处理还原真实电芯的冲压特征，电芯主体的直径严格控制在10.5mm，总长度44.5mm，完全符合IEC标准中AAA规格电池的安装尺寸要求，不管是做弹片式电池仓还是抽屉式电池仓的设计，都能直接用这个模型做装配验证，不用再反复调整安装位的边界尺寸。

　　从应用场景来看，AAA规格锂电池的使用场景远比普通碱性电池更广，因为锂离子电芯的放电平台更稳定，大电流放电能力更强，很多需要瞬时大电流输出的小型设备，比如便携闪光灯、无线游戏手柄、高精度激光笔，都会优先选用这类AAA规格的锂离子电池替代传统碱性电池。做这类设备的结构设计时，电池仓的壁厚设计、散热间隙预留、正负极绝缘距离的校核都需要精准的电芯模型做支撑，这个模型把电芯外层的PET标识膜厚度也做了0.1mm的还原，不会出现模型尺寸偏细导致装配后电池晃动的问题，标识层上的品牌标识做了贴图处理，做产品渲染或者装配爆炸图的时候也能直接使用，不用再额外做外观修饰。

　　建模过程中特意拆分了三个独立的实体部分：正极金属帽、电芯钢壳主体、负极底盖，每个部分的装配间隙都按照真实电芯的卷封工艺做了0.05mm的配合预留，要是需要做电芯的拆解结构演示、或者做电池PACK的焊接工艺模拟，也能直接拆分使用，不用再重新分割模型。钢壳主体上的滚槽位置距离负极端面3.2mm，这个尺寸是参考量产电芯的卷封位置确定的，做电池仓内部的定位筋设计时，可以直接以这个滚槽位置作为轴向定位基准，避免电池装入后出现轴向窜动。另外电芯侧面的正极标识凸起也做了还原，高度0.2mm，做电池仓的防反装结构设计时，可以直接对应这个凸起位置做防呆槽，不用再额外参考二维图纸的标识位置。

　　很多工程师做小型设备的结构设计时，习惯把电池模型做简化处理，只画一个光面圆柱，忽略正负极的结构细节，等到做导电弹片的设计时才发现接触位置不对，要么弹片顶到正极帽的绝缘边缘，要么负极弹片的接触范围超出了负极底盖的金属区域，导致供电接触不良。这个模型把正极帽周围的绝缘密封圈也做了0.3mm宽度的还原，能清晰区分金属导电区域和绝缘区域，设计弹片的时候可以直接在模型上标注接触位置，确保弹片的接触点完全落在金属导电区域内，从设计源头避免接触不良的问题。另外针对工业场景使用的便携设备，很多需要做电池的防脱落结构，这个模型的钢壳表面粗糙度对应的摩擦系数也做了参考标注，配合电池仓内壁的防滑筋设计时，可以直接用这个模型做插拔力的模拟仿真，确保电池装入后既不会轻易脱落，又不会因为插拔力过大导致用户更换电池困难。

　　从实际选型的角度来说，AAA规格锂离子电池和普通AAA碱性电池的尺寸虽然标称一致，但实际外形细节还是有细微差别，比如锂电池的钢壳厚度更薄，正极帽的凸起高度略低，要是设备同时兼容碱性电池和锂电池，就需要在电池仓设计时兼顾两种电芯的尺寸公差，这个模型可以和标准碱性电池模型配合做公差叠加分析，确定电池仓的最优尺寸范围，不用后期做手板的时候反复修模。另外做产品的跌落仿真时，精准的电芯模型也能更真实地模拟电池在跌落过程中的位移情况，验证电池仓的卡扣强度、弹片的抗变形能力，避免跌落测试时出现电池脱出、正负极短路的问题。
