SL_ST逆流式热回收通风换热装置

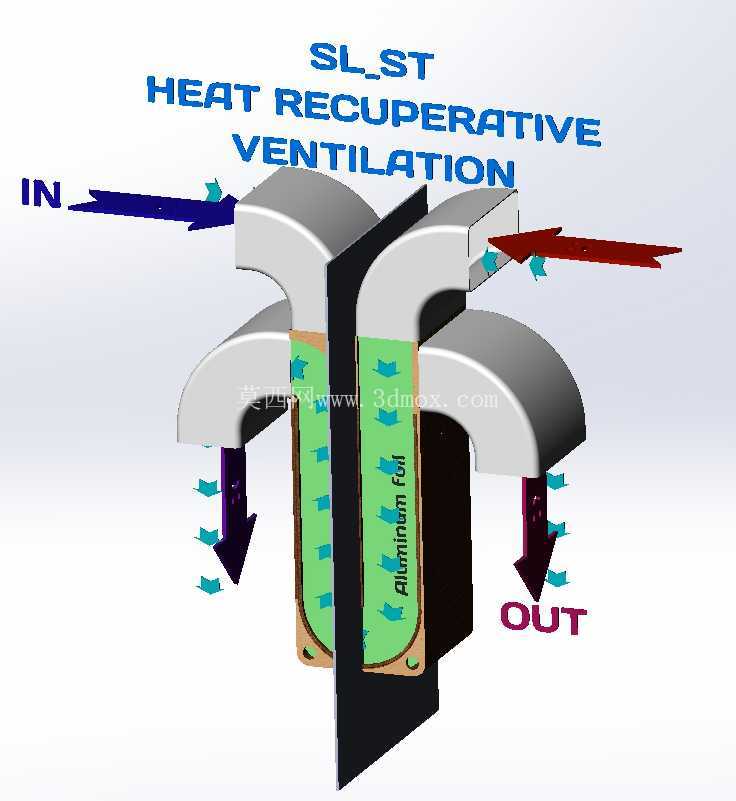

　　这款SL_ST结构的热回收通风装置，核心定位是民用住宅、小型独立办公空间的新风换气配套换热单元，解决密闭空间通风换气过程中冷热量大量流失的痛点，在引入室外新鲜空气、排出室内浑浊空气的同时，完成进出风之间的热量传递，大幅降低暖通空调系统的能耗负荷。从结构设计逻辑来看，装置采用双向逆流的流道布局，进出风通道完全物理隔离，避免新风与排风发生交叉污染，两股气流以相反方向平行流经核心换热芯体，整个流道长度上保持稳定的温度梯度，最大化换热效率。

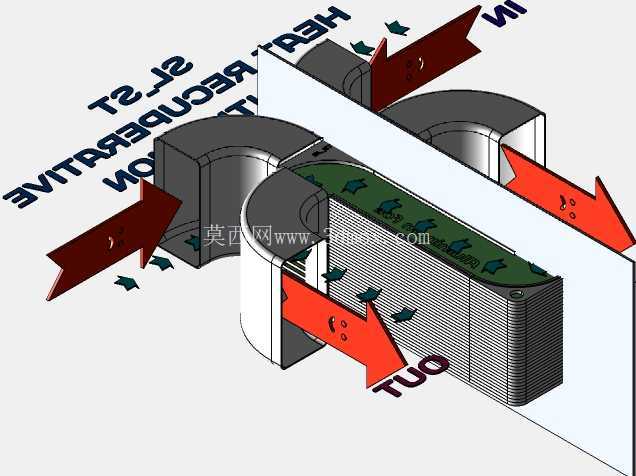

　　核心换热元件采用薄铝箔作为导热介质，铝箔材质本身导热系数高、成本可控、加工成型难度低，同时重量较轻，不会给安装点位带来额外的承重负担；流道的分隔与外部支撑结构采用激光胶合板作为热绝缘材质，既可以阻断不同流道之间的无效热传导，也能降低整体制造成本，适配DIY制作、小批量加工的落地需求。从实际安装边界来看，装置整体采用对称式的方腔加弯管进出风结构，四个接口分别对应新风进、新风出、排风进、排风出四个通路，接口采用标准圆形风道接口，可以直接对接常规民用通风软管，不需要额外定制转接件；整体外形方正，安装时可以嵌入墙体预留孔洞、吊顶夹层或者设备间支架上，不需要占用过多室内有效空间，进出风方向标识清晰，现场安装时可以根据管路走向快速对位，避免接反风道导致功能失效。

　　在功能特性上，装置没有额外的运动部件，仅依靠外接风道内的风机提供气流动力，运行过程中无额外机械磨损，后期维护只需要定期清理换热芯体表面的积尘即可，维护门槛极低；换热芯体采用全铝箔填充结构，空气在流道内流动阻力小，不会过度增加风机的负载，普通家用新风风机即可驱动气流完成换热过程。从流道设计细节来看，进出风的弯管段采用大曲率圆弧过渡，避免直角弯头带来的风阻激增与气流紊流，减少气流流动过程中的噪音产生，适配住宅场景对低运行噪音的要求；换热段的铝箔采用平行等距排布，保证每一条流道的通风截面积一致，气流在换热段分布均匀，不会出现局部流道风速过高、换热不充分的问题。在实际应用场景中，北方冬季采暖期，装置可以将排出的室内暖风中的热量传递给进入室内的室外冷风，避免冷风直接进入室内拉低室温，减少采暖能耗；南方夏季制冷期，装置可以将排出的室内凉空气中的冷量传递给进入室内的室外热风，降低新风的温度，减少空调系统的冷量损耗。同时，持续的双向通风可以置换室内的浑浊空气，排出室内烹饪、呼吸产生的废气与异味，维持室内空气的清新度，不需要开窗即可完成通风换气，避免开窗带来的室外噪音、粉尘、蚊虫进入室内的问题。

　　从建模落地的角度来看，整个装置的结构拆分清晰，外部壳体、弯管接口、换热芯体、绝缘分隔件都可以单独拆分加工，激光胶合板部件可以直接通过激光切割下料，铝箔芯体可以通过折叠裁切成型，不需要复杂的注塑、铸造工艺，普通加工条件下即可完成样机制作，非常适合暖通DIY爱好者、小型新风设备厂商做结构验证与小批量生产参考。建模过程中严格控制了各部件的装配间隙，绝缘分隔件与铝箔芯体、外部壳体之间的配合公差控制在合理范围，既保证装配时可以顺利拼接，也避免间隙过大导致的气流串风问题，影响实际换热效率；弯管部分的曲面过渡做了优化处理，既保证流道顺滑，也控制了整体的外形尺寸，不会出现局部突出导致安装时与周边结构干涉的问题。
