立式列管结构热交换装置三维结构

项目分类:换热器 发布时间:2025-02-17 ID:936925
  • 立式列管结构热交换装置三维结构
  • 立式列管结构热交换装置三维结构

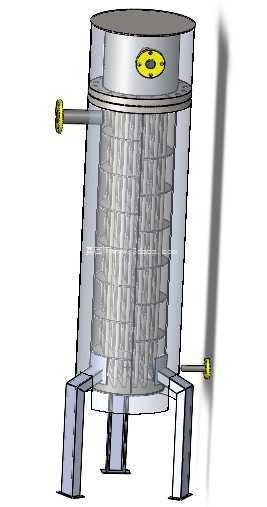

  在化工生产、暖通供能、食品灭菌、工业余热回收等场景中,列管式热交换设备是应用占比最高的换热单元,这类设备依靠封闭壳程与管程内的流体温差完成热量传递,相比板式换热结构,它对高压、高温、含杂质流体的适配性更强,能在复杂工况下保持长期稳定运行。本次呈现的立式列管热交换结构,采用支腿支撑的立式安装布局,整体为圆柱承压壳体结构,顶部设置椭圆形封头封闭壳程空间,壳体侧面上下错位布置两个流体接管,分别对应管程流体的进出接口,接管端部采用标准法兰连接结构,可直接与现场工艺管道配对安装,无需额外加工转接结构。

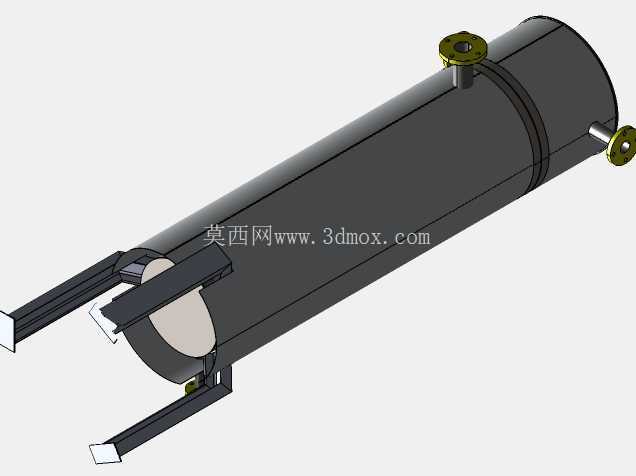

  设备下部设置三根均匀分布的支撑支腿,支腿与壳体外壁采用焊接连接,支腿底部预留安装螺栓孔,可直接固定在混凝土基础或者钢制设备平台上,安装时需保证壳体垂直度偏差不超过千分之一,避免内部管束因长期偏载出现变形泄漏。内部管束采用等直径换热管沿圆周方向均匀排布,换热管两端与管板采用胀接加焊接的复合连接工艺,既保证管程与壳程之间的密封性能,又能承受不同温度下的热胀冷缩应力,避免长期运行后接口处出现渗漏。壳体中部设置的环形法兰结构,是为了方便设备检修时拆开壳体,抽出内部管束进行清洗除垢,针对水处理、化工流体等易结垢的工况,这种可拆结构能大幅降低后期维护的工作量,无需整体切割壳体即可完成管束清理或者换热管更换。

  设计这类立式换热结构时,首先要根据换热负荷计算所需的换热面积,确定换热管的数量、长度以及壳体直径,同时要核算壳程与管程的流体流速,流速过低会导致换热效率下降,流速过高则会造成换热管冲蚀磨损,缩短设备使用寿命。接管位置的错位布置,是为了让管程流体在管束内形成完整的流动路径,避免出现流体短路的死角,保证所有换热管都能参与热量交换,提升整体换热效率。支腿的高度设计需要兼顾底部接管的安装空间,预留足够的管道连接与阀门操作空间,同时要考虑设备运行时的振动影响,支腿的截面尺寸需要根据设备满水重量进行强度校核,保证在风载、设备自重以及流体冲击载荷下不会出现失稳变形。

  在实际工程选型中,这类立式列管换热器常被用于蒸汽加热冷水、工艺流体冷却、余热回收预热进料等场景,相比卧式换热器,它的占地面积更小,适合安装空间紧凑的车间或者模块化能源站,同时立式布局下壳程流体的排放更彻底,停机时不会在壳体内残留积液,避免冬季低温环境下积液冻裂换热管。建模过程中对所有焊接位置都做了贴合实际工艺的处理,接管与壳体的连接采用插入式焊接结构,管板与壳体的连接采用双面满焊结构,支腿与壳体的连接处设置了加强筋板,避免应力集中导致焊缝开裂。设备的所有连接法兰都采用标准公称压力等级,匹配行业常用的管道标准,方便设计人员直接调用到工艺系统三维布局中,不需要二次修改法兰连接尺寸。对于需要做保温的工况,壳体外壁预留了保温层安装空间,保温支撑件的位置也在模型中做了预留,现场施工时可以直接焊接保温钉,不需要额外在壳体上划线定位。
