带安装支座的工业管壳式热交换设备

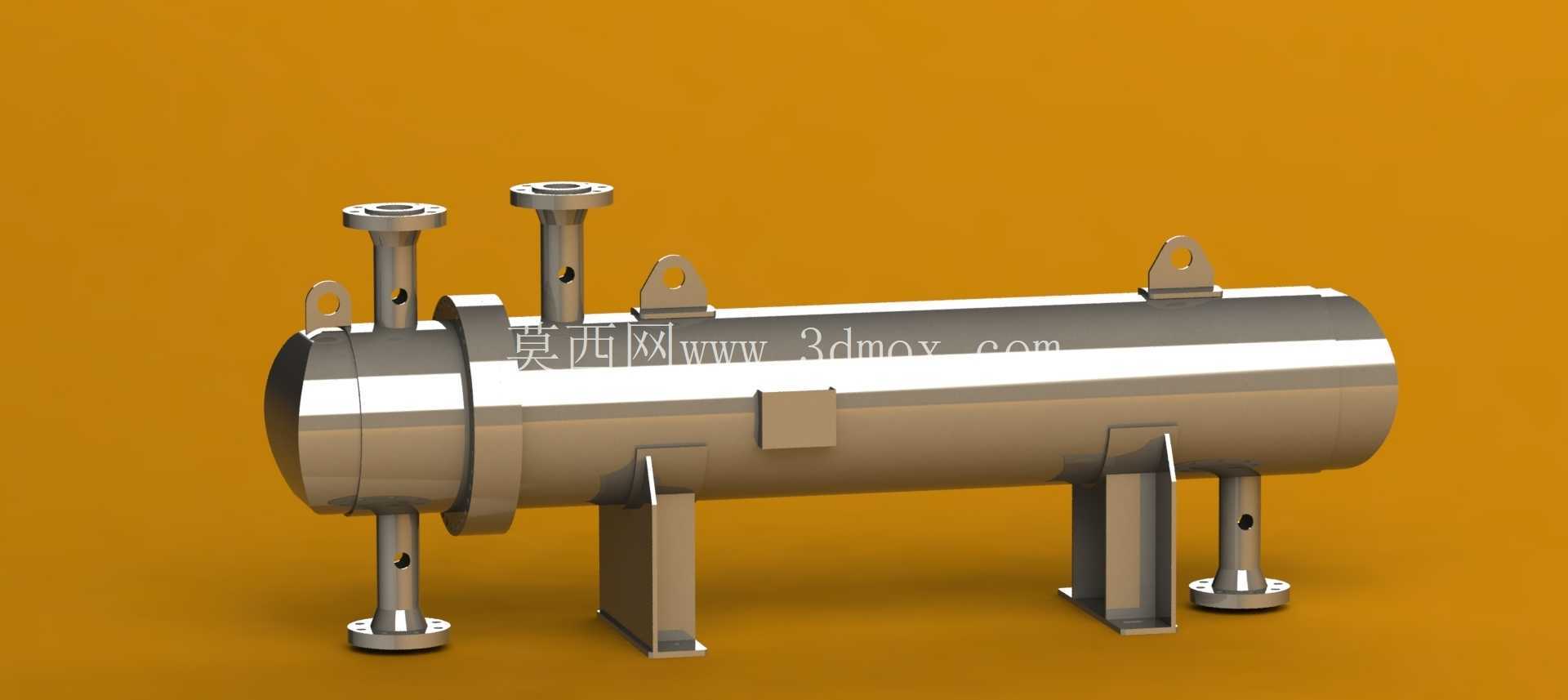

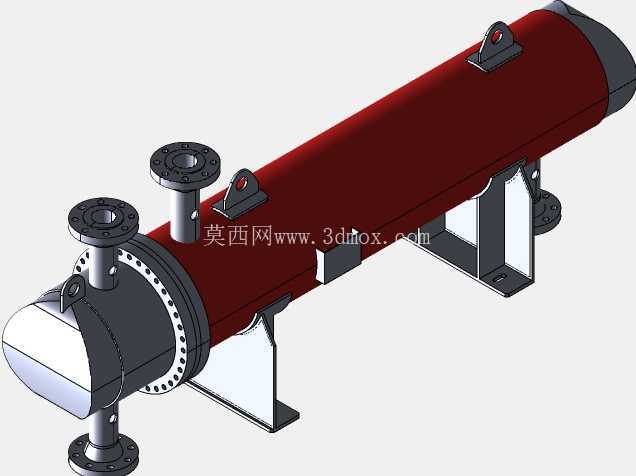

　　这款管壳式热交换设备的三维结构，完全贴合石油化工、电力能源、暖通制冷等领域的现场安装与运维需求，在化工生产的物料冷凝、发电机组的润滑油冷却、集中供热系统的汽水换热等场景中，都能直接作为结构选型与安装校核的参考依据。设备主体采用卧式圆筒承压壳体结构，壳体两端采用标准法兰端盖密封，既满足承压工况下的密封可靠性，也方便后期抽芯检修、清理管程结垢，无需整体切割壳体即可完成内部换热管束的维护作业。

　　壳体顶部设置两个不同通径的工艺接管，分别作为壳程介质的进出口，可适配气相、液相不同相态介质的进出流道设计，接管端部采用标准法兰连接结构，能直接和现场工艺管道配对安装，无需额外加工转换接头；壳体底部设置三个支撑结构，其中两个为带地脚安装孔的鞍式支座，一个为带法兰接口的管程介质接管支座，三个支撑点的布局充分考虑了卧式设备的承重分布，鞍式支座的地脚孔间距、安装面高度都预留了标准的安装调整余量，可适配不同规格的预埋地脚螺栓，现场安装时可通过垫铁调整设备水平度，避免壳体受附加应力导致焊缝开裂。

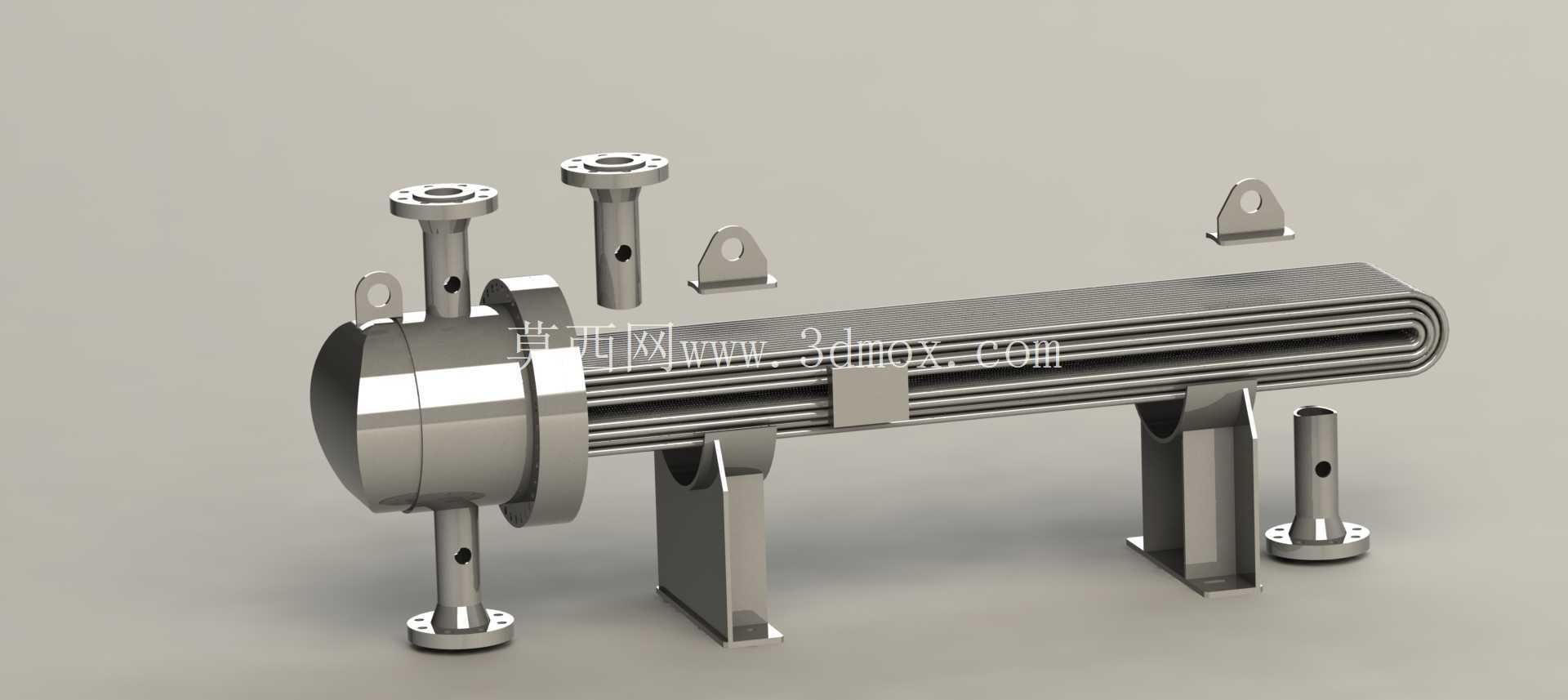

　　壳体侧面设置的两个吊耳结构，完全满足设备整体吊装的受力要求，吊耳的开孔尺寸、焊接位置经过受力校核，吊装时钢丝绳不会与壳体上的接管、附件发生干涉，能直接匹配车间内常规吨位的起重设备作业需求，无需额外制作吊装工装。换热管束采用标准管壳式排布，管程介质从底部的两个接管进出，与壳程介质形成逆流换热路径，最大化提升换热效率，壳程内部设置的折流板结构（模型中通过壳体外部的定位凸台体现）可引导壳程介质形成紊流，减少换热死区，提升整体换热系数。设计过程中充分考虑了不同工况的安装边界，设备的整体长度、壳体直径、接管伸出长度、支座安装高度都遵循压力容器设计规范的相关要求，所有接管的法兰压力等级、密封面形式都采用行业通用标准，可直接对接不同压力等级的工艺管线；安装支座的底板厚度、筋板布局经过承重校核，可承受设备满水运行时的总重量，同时预留了热膨胀的补偿余量，设备运行时壳体受热伸长不会对支座地脚螺栓产生额外剪切力。

　　设备外表面的接管方位、附件布局都经过运维空间校核，端盖拆卸、阀门安装、仪表接线的操作空间都预留充足，不会出现安装后操作空间不足的问题；壳体上预留的仪表接口凸台，可直接安装温度、压力检测仪表，方便现场运行时实时监控设备进出口的介质参数，无需在现场额外开孔焊接，避免破坏壳体承压性能。从建模细节来看，所有焊接结构的焊缝预留、法兰的螺栓孔排布、支座的倒角处理都完全符合实际加工要求，没有出现无法落地的理想化结构，不管是用于新项目的设备选型参考，还是用于换热设备的结构教学演示，都能直接还原真实设备的结构细节，帮助结构设计人员快速完成安装布局校核、接管方位调整、支撑结构受力验算等工作，减少前期方案设计阶段的重复建模工作量。
