红色绝缘分支铲形端子刀片插座结构

项目分类:变压器/电感器 发布时间:2025-02-17 ID:937015
  • 红色绝缘分支铲形端子刀片插座结构
  • 红色绝缘分支铲形端子刀片插座结构
  • 红色绝缘分支铲形端子刀片插座结构
  • 红色绝缘分支铲形端子刀片插座结构

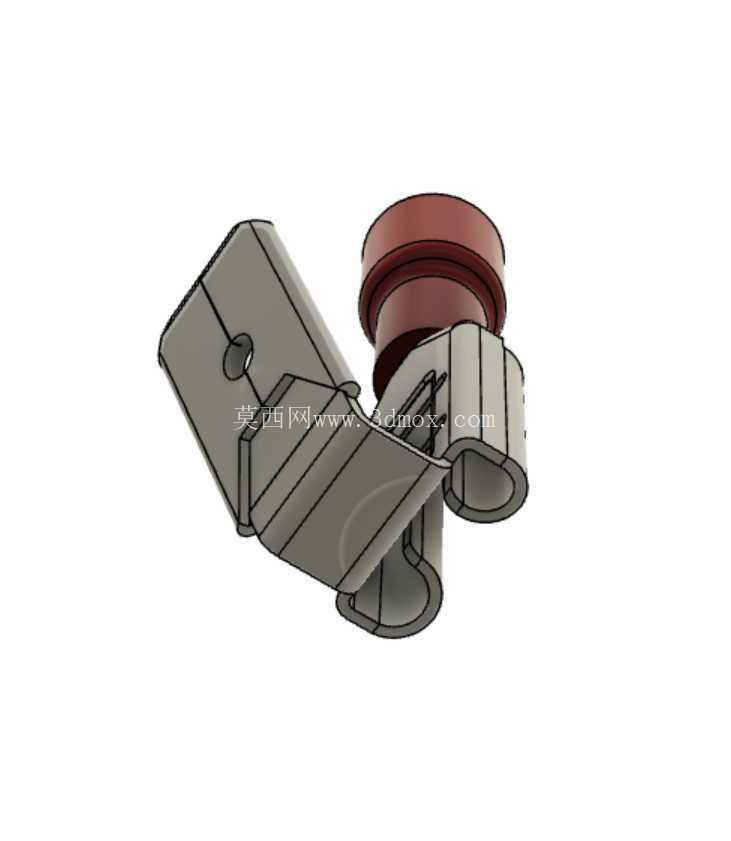

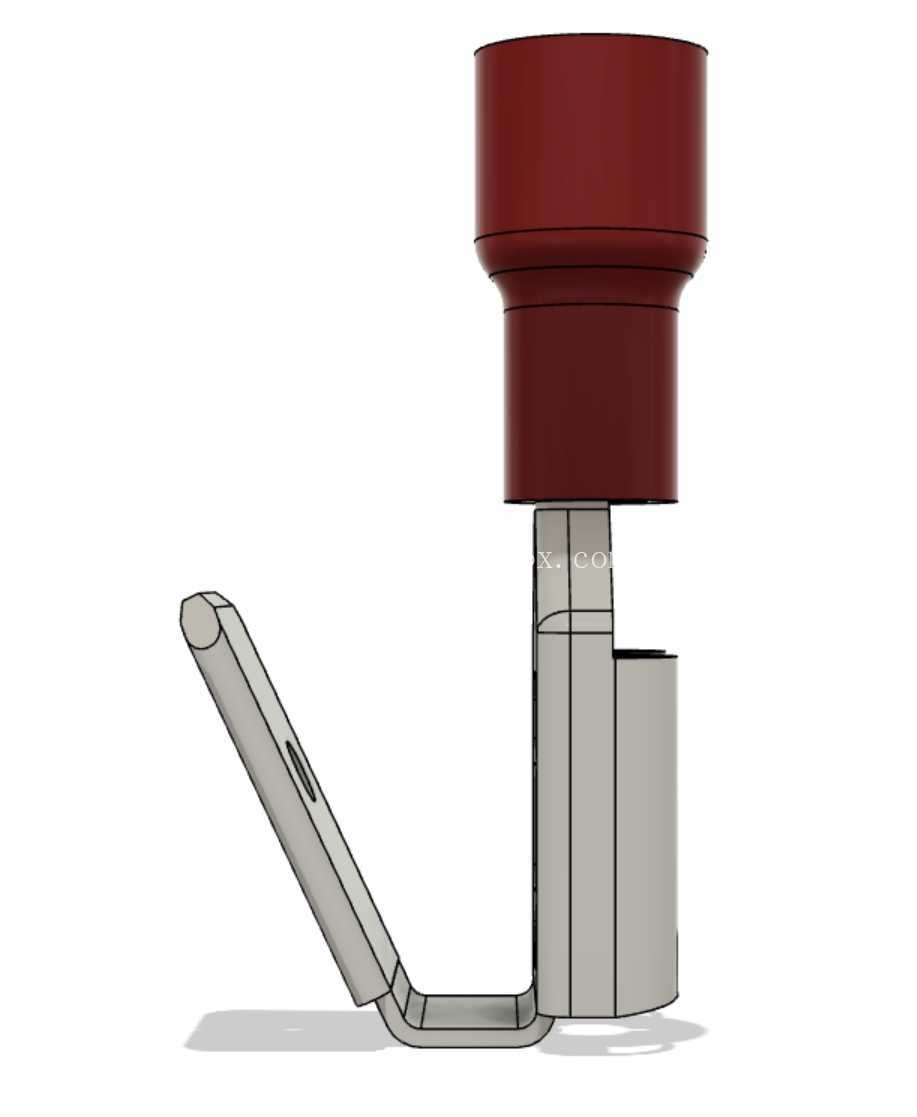

  在低压配电、电源变压器二次侧接线、工业控制柜内部布线场景中,这类带红色绝缘护套的分支铲形端子刀片插座,是解决单路进线分接多路出线、同时保障接线端绝缘防护的常用连接件,很多现场布线作业里,施工人员经常会遇到主回路进线需要同时给多个支路供电的情况,如果直接采用导线绞接再缠绝缘胶带的方式,不仅接触电阻难以控制,长期运行中容易出现接头发热、绝缘老化脱落的隐患,后期检修排查线路也极不方便,这类分支型接线端子插座就是针对这类场景开发的直插式接线部件。从结构设计来看,上部的红色绝缘护套采用阶梯式变径结构,上部大直径段用来容纳进线端的导线压接部位,下部收窄段刚好包覆金属导电件与外部刀片插片的接合区域,护套的壁厚做了均匀性控制,既不会因为壁厚过大导致相邻端子之间的安装间隙不足,也不会因为壁厚太薄在插拔受力时出现开裂、绝缘失效的问题,护套选用的绝缘材料具备一定的耐温性能,能够适配常规工业环境下-20℃到80℃的工作温度范围,避免长期在设备发热环境下出现绝缘材质脆化。

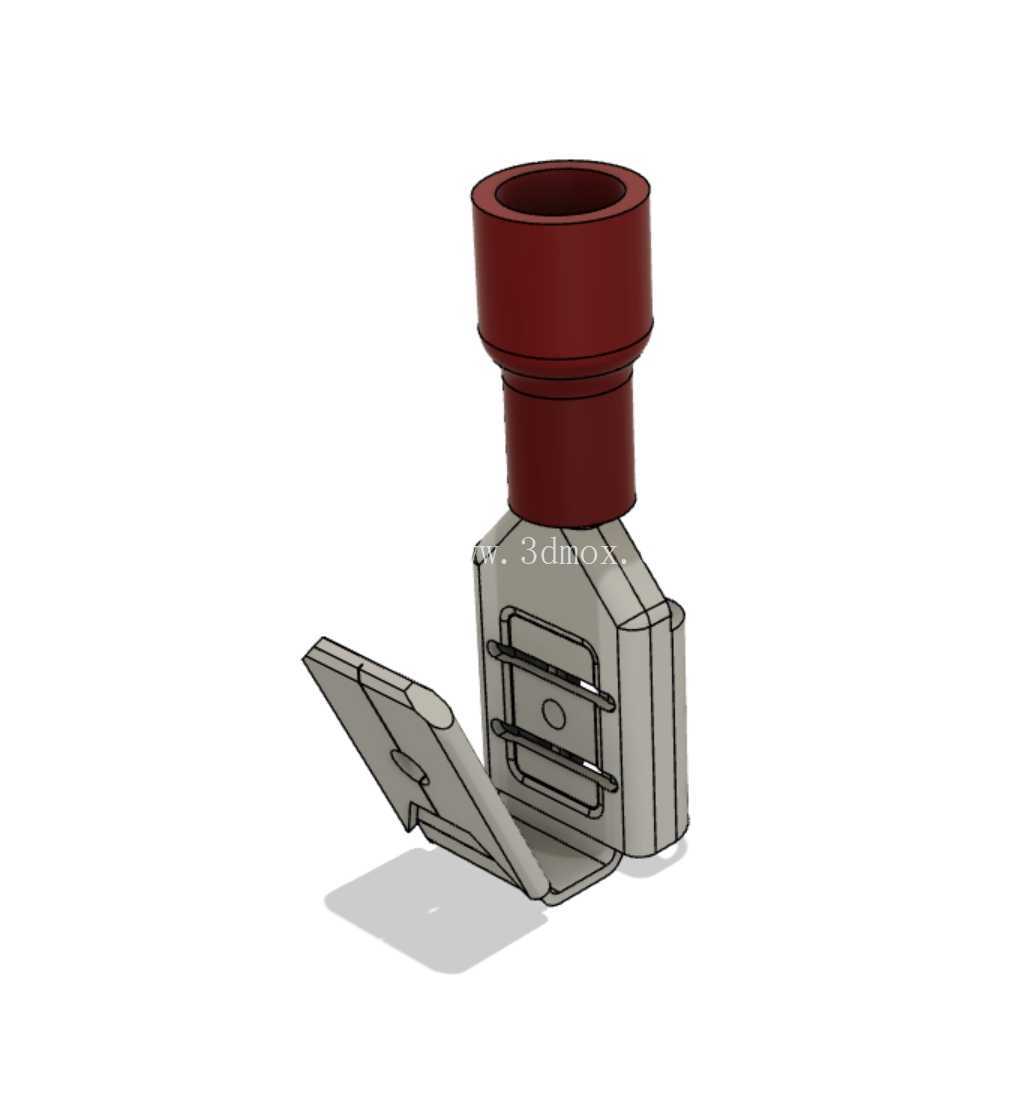

  下部的金属导电主体采用一体化冲压折弯成型工艺,没有额外的拼接焊缝,导电部分的铲形压接臂带有向内凹陷的防滑定位槽,当导线插入压接腔之后,采用专用压线钳压接时,这个凹槽能够让压接部位的金属变形更均匀,增大导线线芯与金属端子的接触面积,降低接触电阻,同时避免导线在受到外部拉扯时从压接端脱出。旁边的圆筒形插座位是和外部刀片插片配合的接合部位,内径尺寸按照通用刀片端子的标准厚度做了公差控制,插片插入之后能够依靠金属自身的弹性保持足够的接触压力,不需要额外的紧固件就可以实现可靠的导电连接,这种插拔式的结构也方便后期支路的调整与维护,不需要剪断导线重新压接,只需要拔出对应的插片就可以完成支路的断开或更换。在安装边界方面,这类端子的整体外形尺寸适配常规的接线端子排安装间距,绝缘护套的最大外径控制在常用端子排的单极位间隙以内,多个端子并排安装时不会出现护套之间的干涉,金属导电部分的外露长度经过严格控制,在插片完全插入到位之后,所有带电部位都被红色绝缘护套完全包覆,不会出现裸露的带电点,能够有效避免施工或者检修过程中误触带电部位的风险,同时也能防止灰尘、金属碎屑落在接线部位造成的短路隐患。

  从实际使用的功能特性来看,这种分支结构的端子不需要额外的分线排,单个部件就可以实现进线端与出线插座位的一体化连接,相比传统的分线端子加绝缘护套的组合方案,能够减少一半的压接工序,降低现场施工的工作量,同时减少了一个压接接触点,也就降低了回路的接触电阻与故障点数量,提升了整个接线回路的可靠性。在电源变压器的二次侧接线场景中,这类端子经常被用在熔断器、小型断路器的进线端分接位置,变压器输出的主电源线路接入端子的铲形压接端之后,侧面的插座位可以直接接出支路到后续的保护元件或者负载,不需要在主线路上破线接分支,能够保持主线路导线的完整性,避免破线部位出现氧化、接触不良的问题。

  设计过程中,金属导电件的折弯角度经过反复验证,铲形压接臂的倾斜角度刚好适配常规压线钳的压接角度,施工人员压接时不需要刻意调整导线角度就可以完成压接作业,压接臂与圆筒插座位之间的连接部位做了加强筋结构,在反复插拔插片的过程中,不会因为插拔力的作用导致连接部位出现变形、松动,保证长期使用后的接触可靠性。绝缘护套与内部金属件之间采用卡扣式固定结构,护套内壁有定位凸点,金属件上对应位置有定位凹槽,装配之后护套不会因为导线的拉扯或者插片的插拔出现与金属件脱离的情况,同时这种卡扣结构也方便生产过程中的快速装配,提升生产效率。在实际选型应用中,需要根据接入导线的线径选择对应规格的端子,压接时要保证导线线芯完全插入压接腔,压接位置要避开金属件的折弯应力集中区域,避免压接后出现金属件开裂的问题,安装时要保证插片完全插入到插座底部,避免因为插合不到位导致接触面积不足,运行中出现接头发热的情况。这类端子的绝缘护套颜色采用红色,也符合电气行业中对电源回路、带电部位的颜色标识规范,方便施工与检修人员快速识别回路类型,减少接线错误的概率。
