车载充电机RBC-360-7液冷式结构设计

　　在新能源三电系统的高压部件布局里，车载充电机是交流补能场景下无法替代的核心转换单元，这款液冷式充电机的结构设计，完全围绕单相、三相交流市电接入的补能需求展开，覆盖纯电动乘用车、混合动力车型以及电动农业机械的补能适配场景，不需要额外搭建高压直流补能设施，只要接入常规民用或工业交流供电回路，就能完成动力电池的电能补给。

　　从功能实现逻辑来看，这款充电机的核心控制链路采用CAN总线作为交互通道，和整车端的充电协议端口（J1772标准接口）完成实时信号交互，能够在CC-CV也就是恒流恒压的充电逻辑下稳定运行，同时自带电阻负载工作模式，也就是行业内常说的预热模式，能够在低温环境下先通过带载工作提升自身及电池回路温度，避免低温大电流充电对电芯造成不可逆损伤，整套保护逻辑覆盖输入过压欠压、输出过流、过温、通信中断等常见故障场景，触发保护时会主动切断功率输出回路，避免故障范围扩大。

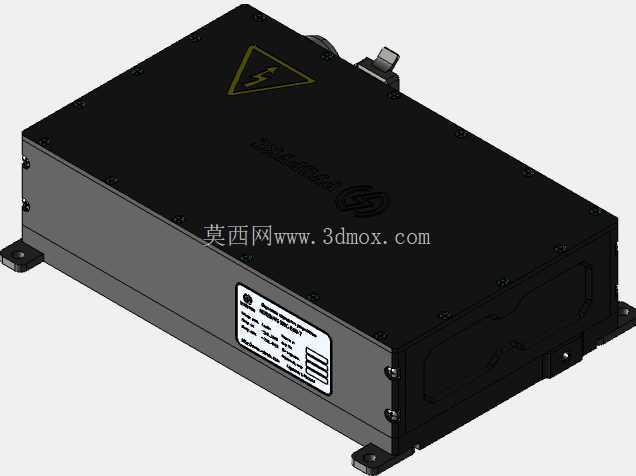

　　结构设计层面，整机采用封闭式金属壳体，上盖为高强度钣金冲压成型，表面做黑色绝缘防腐喷涂处理，顶面丝印高压警示标识，避免运维过程中的误触碰风险；壳体侧边预留标准通信接口与功率输入输出接插件位置，接插件选型采用汽车级密封型连接器，满足IP67级别的防护要求，能够适配底盘安装位置的泥水、扬尘侵袭场景。冷却回路采用液冷式设计，壳体内部预置冷却流道，不需要额外加装外置散热鳍片与散热风扇，既降低了整机运行的风噪，也避免了风扇进灰带来的散热效率衰减问题，冷却介质采用整车通用的乙二醇水溶液，和整车热管理回路直接连通，不需要单独设置储液与换热装置，能够大幅简化整车热管理的管路布局。

　　安装边界与尺寸参数上，整机三维尺寸控制在215mm×358mm×94mm，整体重量控制在12kg级别，壳体底部预留四个标准安装固定位，安装孔位的位置度公差控制在±0.2mm以内，能够直接适配多数新能源车型前舱或底盘的预留安装空间，不需要额外设计转接支架。接口定义上，功率回路支持360V额定电压输入，输入侧最大承载电流32A，输出侧电压覆盖210V-250V、250V-450V两个常用动力电池电压平台，输出侧最大承载电流20A，额定功率7kW，能够满足家用交流桩7kW补能的功率需求；通信接口采用CAN2.0A/B标准协议，冷却管路接口采用标准快插式结构，插拔力控制在行业通用范围内，装配和后期维护拆卸都不需要专用工具。

　　从建模细节来看，这款三维模型完整还原了整机的所有外部结构特征，包括壳体的固定螺丝点位、接插件的引脚定义位置、警示标识的丝印区域、标签粘贴位的轮廓、冷却接口的卡扣结构，甚至壳体表面的品牌标识浮雕都做了1:1还原，结构工程师在做整车高压部件布局校核时，可以直接导入模型完成安装间隙校核、管路走向模拟、接插件插拔空间验证，不需要再对模型做二次修整；做热仿真分析时，也可以基于模型的壳体壁厚、流道结构直接划分网格，模拟不同负载下的壳体温度分布，验证冷却回路的散热效率是否满足设计要求。

　　不同于风冷式充电机需要预留通风间隙的设计要求，这款液冷充电机的封闭式壳体允许安装空间更紧凑，相邻部件的最小间隙可以控制在5mm以内，能够帮助整车厂在有限的前舱空间内灵活布置高压部件，甚至可以和DC-DC转换器、高压配电盒做集成式安装，进一步减少高压线束的长度，降低整车成本与线路损耗。在农业机械的适配场景下，这款充电机的密封式结构能够抵御田间作业时的高扬尘、高湿度环境，液冷系统也能适应农业机械长时间低转速大负载作业下的持续充电需求，不会因为环境温度过高触发降功率保护。
