直插式微调可变陶瓷电容器结构设计

　　在消费电子、通信射频、小型电源模块的电路板调试环节，这类直插式微调可变电容是高频出现的板载调谐元件，主要用于电路谐振频率校准、信号耦合容值微调、寄生电容补偿等场景，常见于收音机调谐回路、无线发射模块匹配电路、小型电源滤波支路的参数校准环节，属于电路调试阶段完成参数匹配后无需频繁调整的半固定元件。

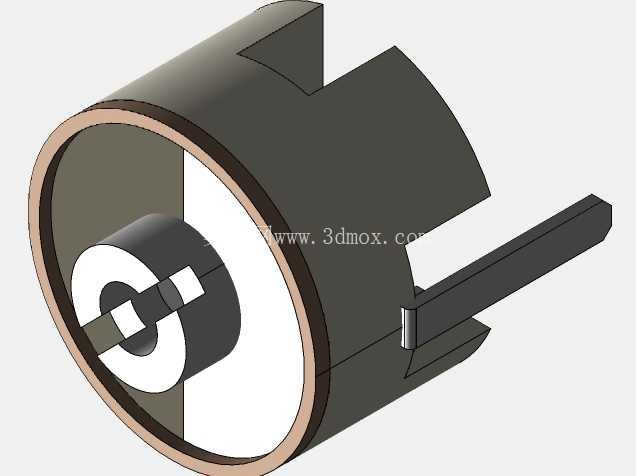

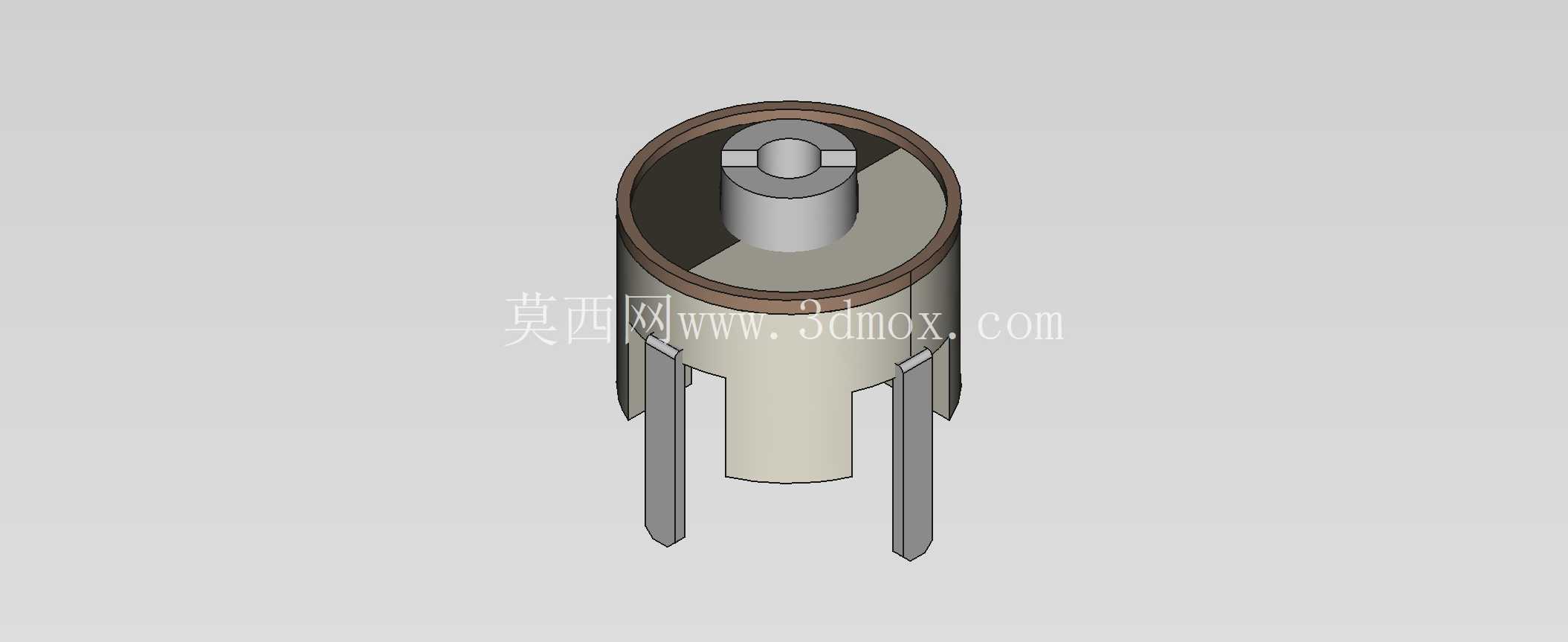

　　从结构设计逻辑来看，这款元件采用圆柱形金属外壳封装，顶部设置一字型调节槽，可通过小号一字螺丝刀伸入槽口转动内部动片，改变动片与定片的正对面积，从而实现容值在标称范围内连续可调，调节过程带有阻尼感，避免设备运输、使用过程中受振动出现容值漂移，保证电路参数稳定性。元件底部引出三根直插式引脚，引脚采用镀锡铜材质，兼顾焊接浸润性与结构强度，引脚间距符合常规通孔插装的排布规范，可适配标准2.54mm间距的PCB焊盘设计，也可根据实际电路需求做引脚弯折处理，适配不同安装空间的板卡布局。

　　尺寸设计上，元件主体直径为10mm，主体高度为9.2mm，包含顶部调节端的总高度为14mm，引脚长度预留足够的焊接余量，可适配1.2-1.6mm厚度的常规FR4电路板安装，安装后元件顶部与板卡表面的预留间隙不小于2mm，既方便后期调试时螺丝刀伸入调节，也避免调节端与周边板载元件发生结构干涉。外壳采用金属材质做屏蔽处理，可减少外界电磁信号对电容内部极板的干扰，降低电路调谐后的信号噪声，适配对电磁兼容性有一定要求的小型射频电路场景。

　　建模过程中需要重点关注几个结构配合的细节：一是顶部调节轴与外壳上端面的配合间隙，间隙控制在0.1mm以内，既保证调节轴转动顺畅，又避免灰尘、焊锡飞溅进入元件内部影响极板接触；二是引脚与主体底座的固定结构，引脚根部做加宽定位台阶，插入PCB焊盘时可起到限位作用，避免焊接时元件本体过度贴板导致底部与焊盘短路；三是动片与定片的同轴度设计，转动调节轴时动片需保持与定片的平行度偏差不超过0.05mm，保证容值调节的线性度，避免调节过程中出现容值跳变、接触不良的问题。

　　实际选型应用时，这类微调电容的容值调节范围覆盖数皮法到数十皮法区间，可满足大部分小功率射频电路、低频信号回路的调谐需求，相比贴片式微调电容，直插封装的结构强度更高，耐焊接热性能更好，适合手工焊接、小批量打样调试的场景，也可用于工业控制板卡、老旧电子设备的维修替换场景。安装布局时需要注意，元件调节端需朝向板卡调试操作侧，避免被周边高大元件遮挡调节路径，同时引脚焊接时间需控制在3秒以内，避免高温传导至元件内部导致塑料介质件变形，影响调节手感与容值稳定性。

　　从结构可靠性角度出发，这款元件的外壳卷边处做了密封处理，可适应常规温湿度环境下的长期工作，在-25℃到85℃的工作温度区间内，容值漂移量控制在标称范围的5%以内，满足一般工业级、消费级电子设备的使用要求。建模时还原的引脚倒角、调节槽深度、外壳壁厚等细节，都可直接用于电路板的结构干涉检查、装配仿真验证，帮助结构设计工程师在板卡布局阶段提前预判元件安装空间，避免后期打样出现元件干涉、无法调节等问题。
