TO220封装适配插装式铝制散热件

　　在小功率电源、线性稳压电路、低压功率驱动板的硬件结构设计中，功率半导体的散热冗余设计直接决定整机的长期运行可靠性，尤其是采用TO220封装的三端稳压器、低压MOS管、小功率整流桥这类器件，工作时结温会随着负载电流攀升快速升高，若没有匹配的散热结构做热传导，很容易触发器件过温保护，甚至出现热击穿导致电路失效。这款插装式散热件就是针对这类板载TO220封装功率器件设计的被动散热结构，整体采用挤压铝型材加工成型，黑色阳极氧化处理的表面既可以提升热辐射效率，也能避免长期使用过程中铝基材氧化出现的接触电阻升高、散热性能衰减问题。

　　从结构设计逻辑来看，这款散热件没有采用常见的螺丝锁付固定方式，而是在散热基座底部设置了单根插装定位针，对应PCB板上预留的安装孔位即可完成插装固定，插装针与器件引脚同步完成波峰焊或者手工焊接后，散热件就能牢牢固定在PCB表面，不需要额外的固定螺丝、绝缘导热垫的锁付工序，能大幅降低批量生产时的装配工时，也避免了螺丝锁付力矩过大导致的器件封装开裂风险。散热基座的接触面做了平整化处理，平面度控制在合理范围内，和TO220封装器件的金属散热面贴合时，只需要涂抹薄薄一层导热硅脂就能填充微观层面的接触间隙，保证热传导路径的低阻特性。

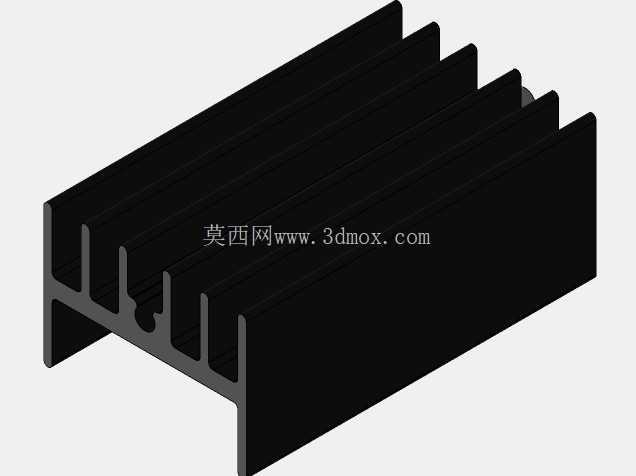

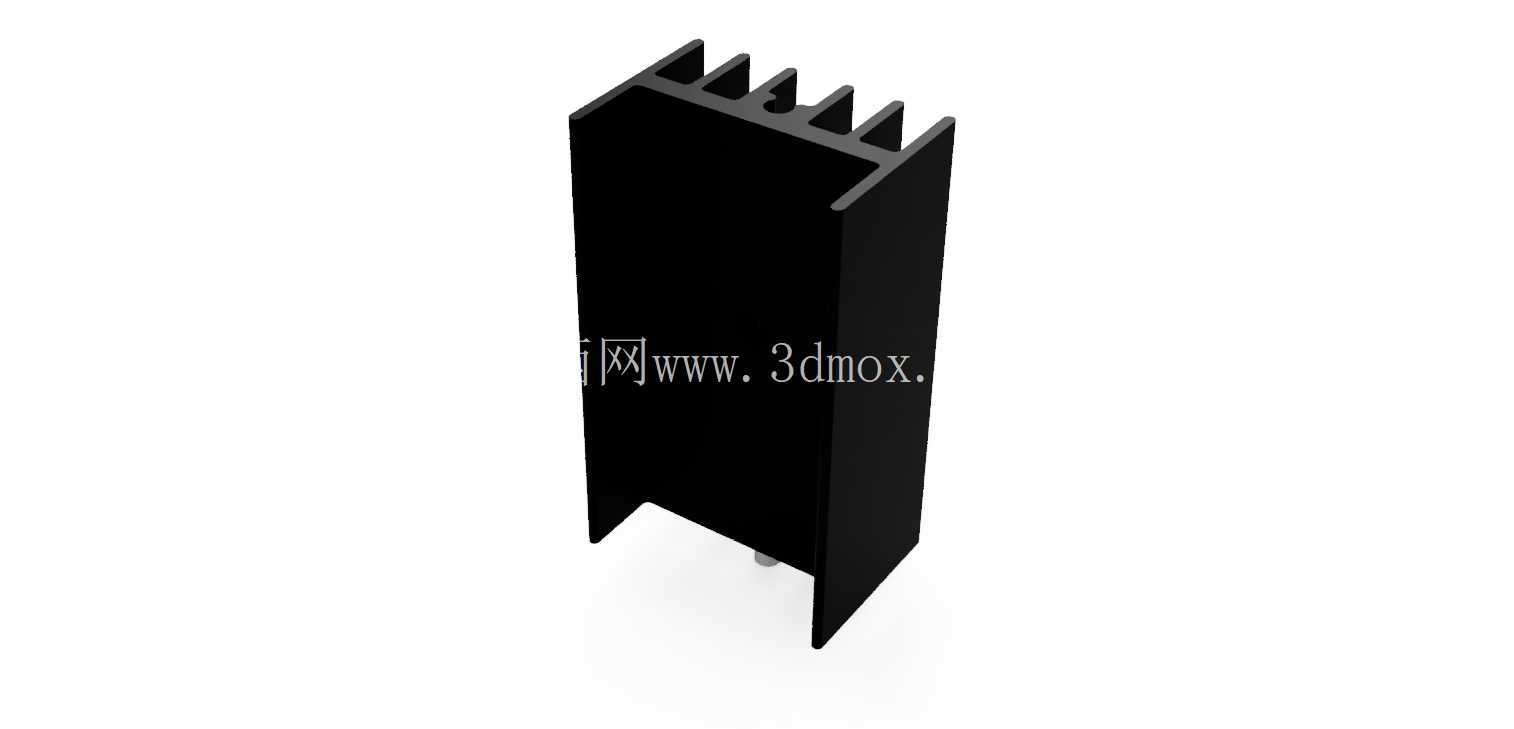

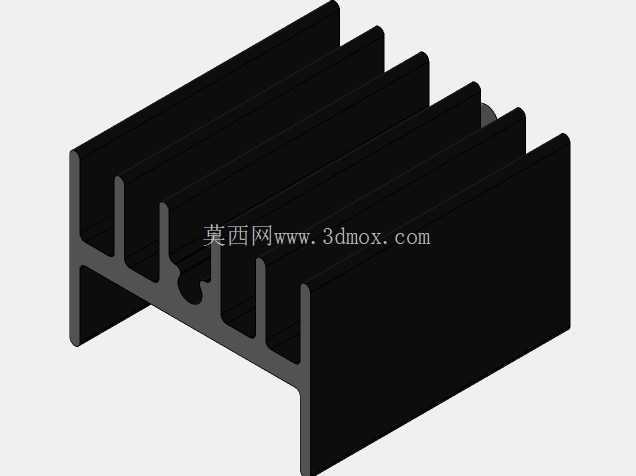

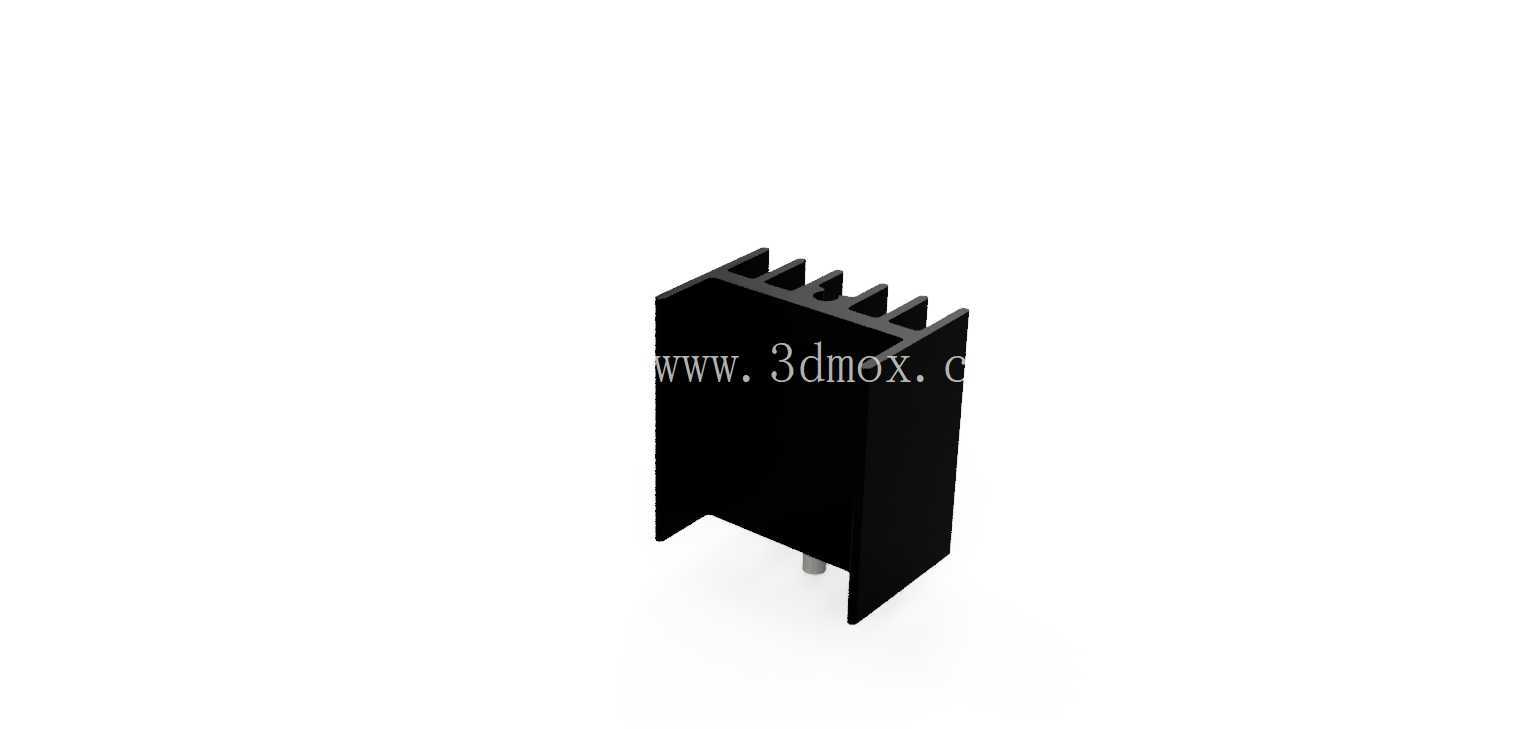

　　散热鳍片采用等间距直肋设计，鳍片厚度和间距的配比经过热仿真优化，在有限的安装高度内尽可能拓展了散热表面积，同时不会因为鳍片过密导致自然对流时的风阻过大，在无强制风冷的自然对流环境下，就能满足1-3W耗散功率的器件散热需求，完全覆盖小功率线性电源、工控板卡信号调理模块、小型充电器这类场景的散热要求。尺寸方面这款散热件提供两种规格可选，分别对应25毫米和40毫米的鳍片高度，设计选型时可以根据板卡内部的竖向安装空间、器件实际耗散功率灵活选择：25毫米高度版本适合安装空间紧凑的薄型设备，比如桌面式小型电源适配器、嵌入式工控核心板；40毫米高度版本则适合耗散功率稍大、内部空间充裕的设备，比如桌面式实验电源、小型功率驱动模块，两种规格的基座安装尺寸、插针位置完全一致，PCB设计时不需要调整封装焊盘，就能根据后期功率升级需求灵活替换散热件规格，降低PCB改版的成本。

　　实际装配过程中需要注意，散热件的插装针需要和PCB上的对应焊盘保持良好焊接，一方面起到机械固定的作用，另一方面也可以通过焊盘将一部分热量传导到PCB的铜箔层，辅助拓展散热路径；散热件与器件接触面的导热硅脂不宜涂抹过厚，否则会在接触面形成额外的热阻，反而降低散热效率，只需要均匀覆盖接触面形成薄薄一层即可。另外因为采用插装焊接的固定方式，散热件的重量完全由焊接点和器件引脚承载，设计时要避免在强振动场景下使用，如果是车载、高振动工控场景选型，还可以在散热件与PCB之间点少量结构胶做辅助固定，进一步提升抗振动性能。

　　从热设计的冗余角度考虑，选型时不要卡着器件的最大耗散功率选散热件，要预留至少20%的散热冗余，比如器件持续工作耗散功率在2W左右时，选择25毫米高度版本即可，若耗散功率接近3W，或者设备长期工作在40摄氏度以上的高温环境中，就需要选择40毫米高度的版本，保证器件结温始终处于安全工作区间内。这种标准化的插装散热件，不需要单独开模定制，能大幅缩短硬件开发的周期，也能降低批量生产的物料采购成本，是小功率板卡功率器件散热的高性价比选型方案。
