车载12V多协议USB供电模块结构设计

项目分类:变压器/电感器 发布时间:2025-02-17 ID:937068
  • 车载12V多协议USB供电模块结构设计

  车载USB供电模块作为车内取电的核心转换部件,广泛适配乘用车辆、商用货运车辆的12V直流供电体系,承担着将车载蓄电池端的12V直流电压转换为消费电子设备适配的5V、9V、12V等多档位输出电压的功能,覆盖日常行车过程中手机、平板、行车记录仪、便携导航设备等多类数码产品的补能需求,是车载后装供电配件、车载集成供电系统中应用频次极高的功能组件。本次设计的多协议USB供电模块,同时搭载USB-A与USB Type-C两类输出接口,支持PD快充协议与常规USB充电协议,可同时为两台设备提供供电输出,解决传统单口车载充电器接口不足、协议兼容性差的痛点。

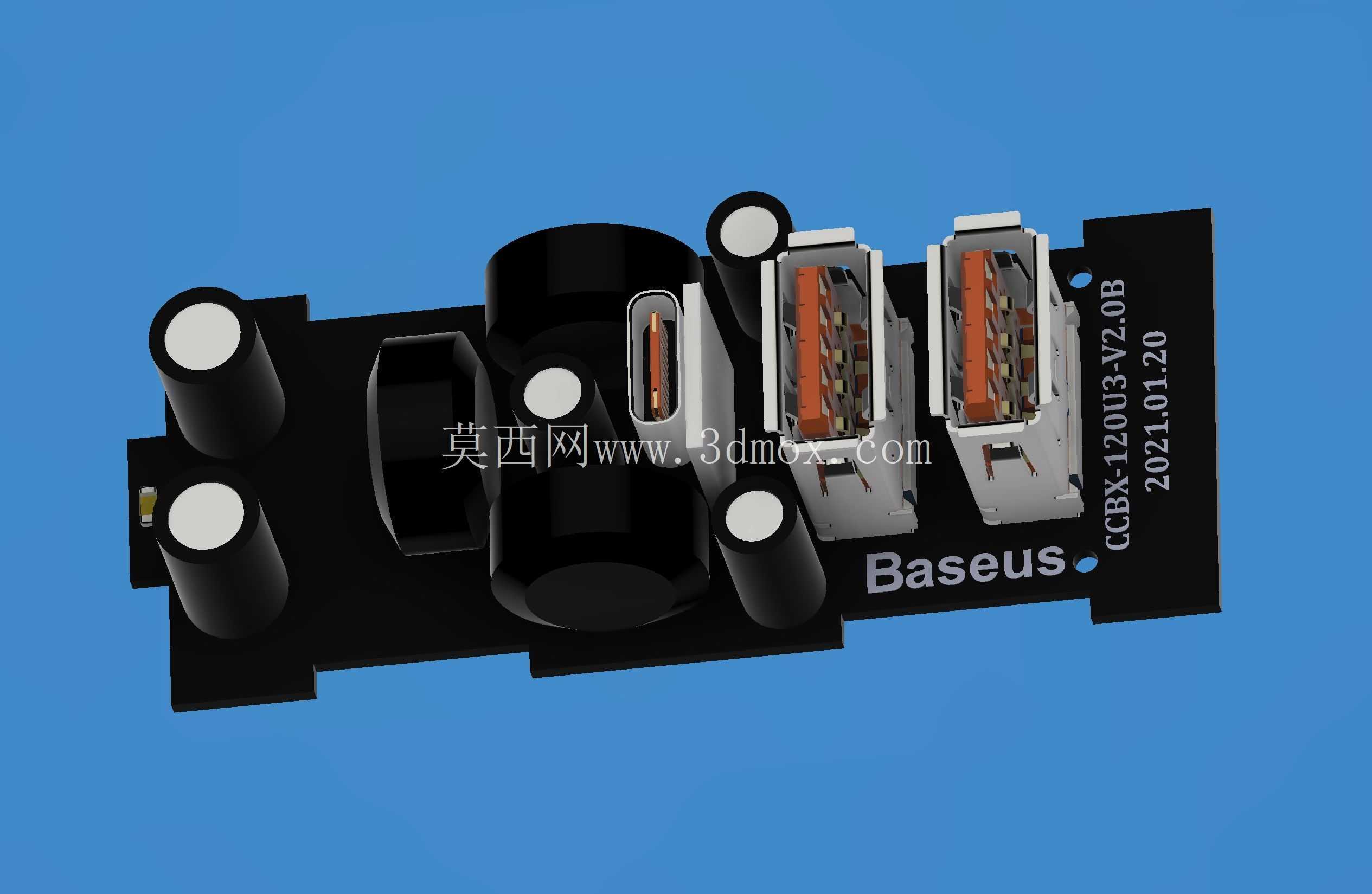

  从结构设计维度来看,模块整体采用PCB板载集成布局,将功率变换元件、协议识别芯片、接口防护元件、滤波电容全部整合在同一块PCB基板上,输入端预留对应车载适配器壳体的卡扣定位位与焊盘点位,可直接卡入配套的车载适配器外壳中完成组装,无需额外增设固定支架,大幅缩减装配工序。模块上的电解电容采用立式贴装布局,分别布置在PCB板的输入端与输出端侧,输入端电容承担输入电压滤波作用,抵消车辆启动瞬间的电压波动与发电机工作带来的纹波干扰,避免输出电压跳变损伤连接的数码设备;输出端电容搭配固态滤波元件,平滑快充档位切换时的电压瞬变,保证输出供电的稳定性。模块中部的功率变换元件采用下沉式贴装设计,元件顶面与PCB板上表面预留0.8mm的间隙,可在组装时贴合适配器壳体内壁的导热胶层,将工作过程中产生的热量直接传导至适配器外壳散出,避免长时间高功率输出时元件过热触发过温保护。

  接口部分的设计充分考虑车载使用场景的插拔耐久需求,USB-A与Type-C接口均采用带金属外壳包裹的沉板式接口,接口金属外壳与PCB板上的接地焊盘充分焊接,既可以提升接口的插拔结构强度,承受车载颠簸环境下的反复插拔冲击力,也能起到电磁屏蔽作用,避免车内的电台、车机通讯信号对快充协议识别产生干扰。接口旁预留的LED指示灯焊盘,可在组装时焊接贴片指示灯,通过不同颜色指示当前输出的快充档位,方便用户直观判断设备的充电状态。

  安装边界层面,模块整体外轮廓尺寸适配常规点烟器式车载适配器的内部腔体,PCB板长度方向的两端预留1.2mm的装配间隙,避免组装时元件与壳体内壁产生干涉;PCB板厚度采用常规1.6mm规格,可直接适配壳体内部的定位卡槽,组装时无需打胶即可完成初步固定,后续通过输入端的弹片触点与车载12V电源连通。PCB板上的所有元件高度均控制在12mm以内,不会超出适配器壳体的内部高度限制,同时元件之间的爬电距离满足低压直流供电的安全规范要求,高低压区域之间预留足够的安全间距,避免出现积尘后短路的风险。

  在实际建模过程中,所有元件均按照实物尺寸1:1还原,包括电容的直径与高度、接口的内部插针位置、功率电感的外形轮廓,可直接用于车载适配器的壳体结构干涉检查,也可用于车载集成供电系统的布局仿真,验证模块在不同安装角度下的空间占用情况。建模时特意还原了接口内部的弹片结构与定位卡扣细节,方便设计人员在做装配仿真时验证插拔过程中的结构受力,避免出现壳体开口与接口对位不准导致的插拔卡滞问题。针对车载场景的振动特性,建模时也标注了各个大质量元件的重心位置,方便后续做结构强度校核时,确认元件焊盘的受力是否在可靠范围内,避免长期振动导致元件脱焊失效。
