TDGC2-3K型实验室自耦调压器三维建模

　　在高校电工电子实验室、小型工业调试工位、电器维修测试场景中，接触式自耦调压器是获取连续可调交流电压的核心设备，TDGC2-3K这款3kVA容量的机型，是小功率调压场景里应用普及率极高的型号，做整体设备布局、实验台搭建、工装系统设计时，精准的三维模型能提前规避安装干涉、操作空间预留不足的问题。

　　这款调压器的核心功能是通过顶部的旋转手轮带动碳刷沿环形绕组接触面滑动，实现输出电压在0~250V范围内连续平滑调节，区别于固定变比的电力变压器，自耦结构的一二次侧共用绕组，用料更省、调压效率更高，3kVA的额定容量足以覆盖实验室单台被测电器、小型加热装置、调试用电机的供电需求，输入端适配常规220V市电接入，无需额外配置专用供电回路。

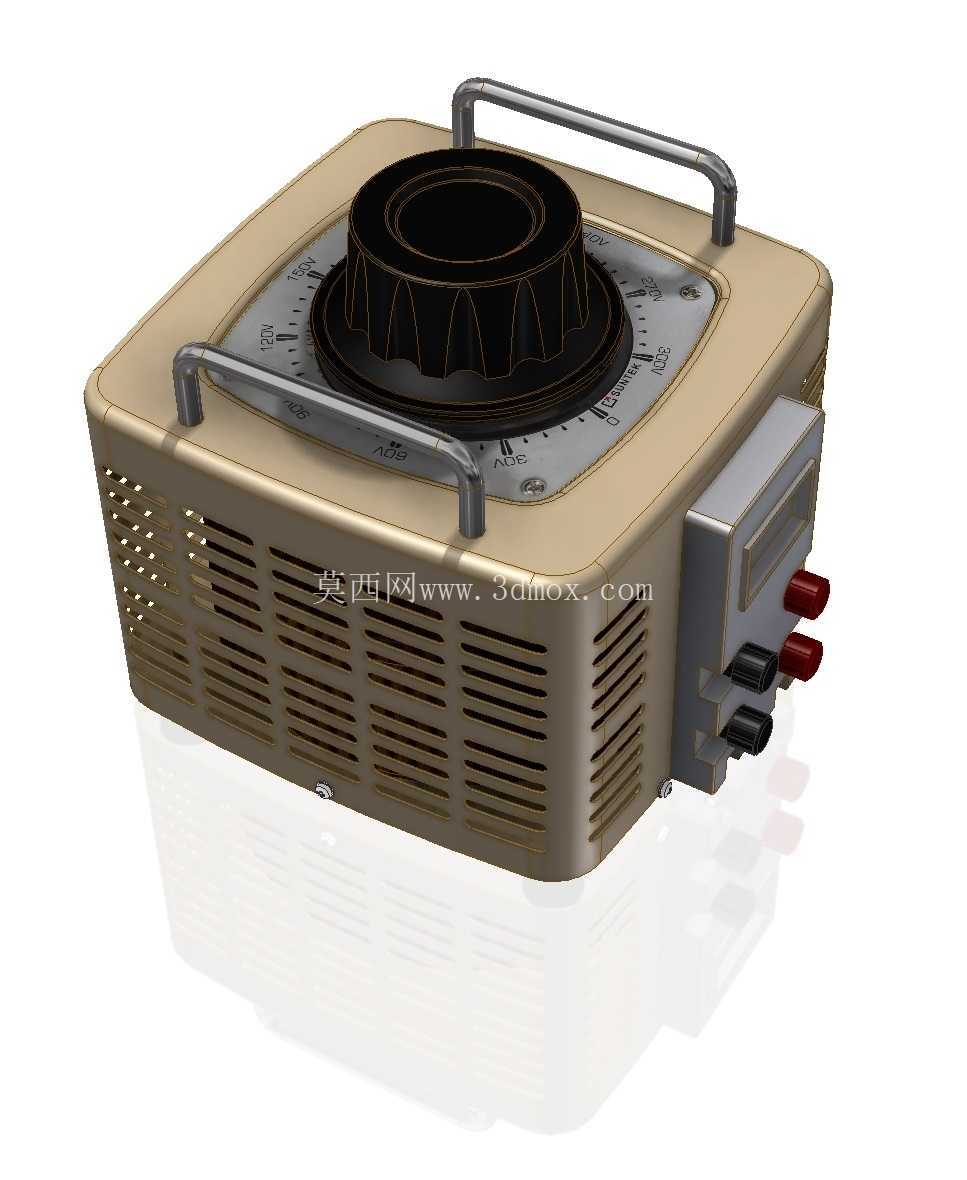

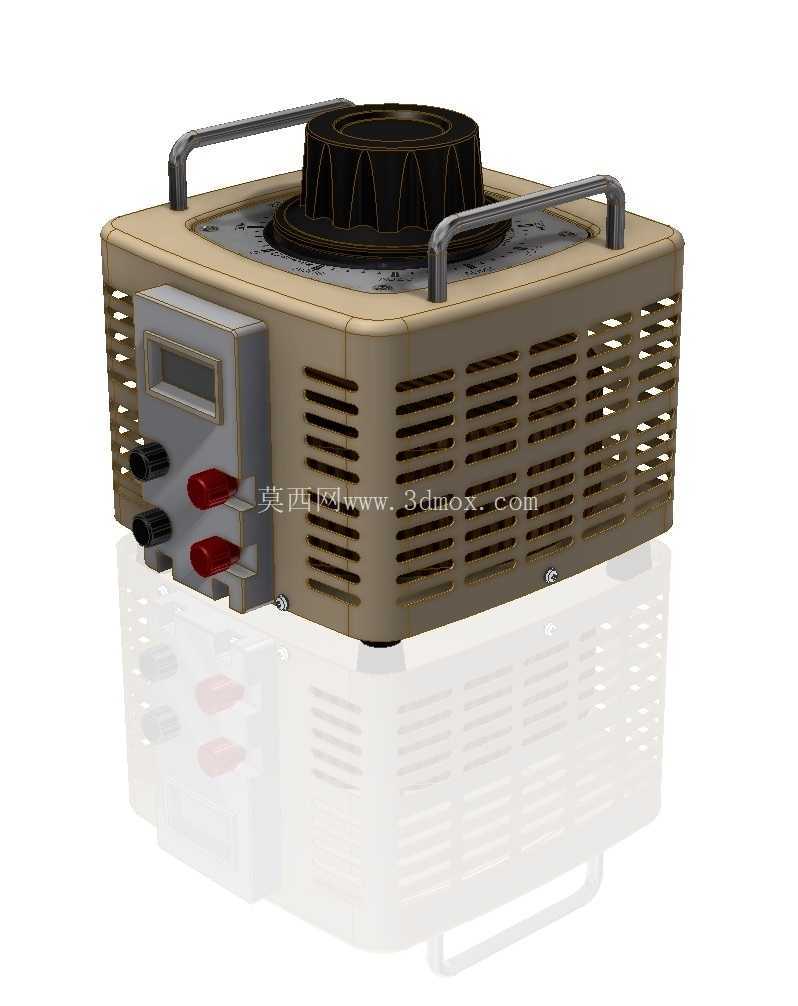

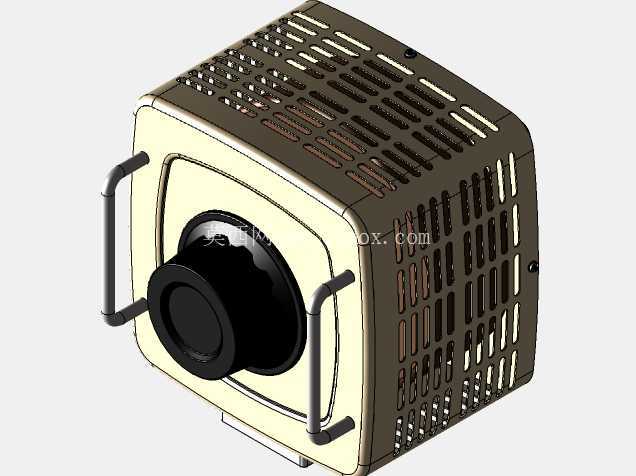

　　从结构设计逻辑来看，模型还原了实机的壳体布局：主体采用钣金弯折成型的笼式壳体，侧面排布阵列式通风栅格，这是因为调压器带载运行时绕组会产生热量，自然通风结构无需额外加装风机就能满足3kVA功率下的散热需求，避免长期运行过热导致绕组绝缘老化。壳体顶部的金属提手做了圆弧弯折处理，既满足单人搬运的握持需求，提手的安装高度也避开了顶部调压手轮的旋转行程，不会出现操作干涉。正面面板区域集成了数显电压指示窗、输入输出接线端子，接线端子采用红黑配色区分极性，端子的突出高度、接线空间都在模型中做了还原，做布线设计时可以直接参考端子位置预留线缆弯曲半径，避免出现线缆弯折过度、接线操作空间不足的问题。底部的四个橡胶垫脚不仅起到防滑减震的作用，也在壳体与安装台面之间留出了底部通风间隙，建模时垫脚的高度、安装孔位都和实机保持一致，做实验台台面开孔、固定安装结构设计时可以直接匹配尺寸。

　　做三维建模时，这款模型做了合理的结构简化，既保留了所有对外安装、操作相关的关键尺寸特征，又省略了绕组内部绕线细节、碳刷组件内部弹簧结构等不影响整体布局的部分，适合在设备总装、实验室布局、教学演示动画等场景中调用。在实际工程应用中，这类调压器的安装边界需要注意几个要点：首先是顶部调压手轮的操作空间，手轮旋转时需要预留至少100mm的上方操作空间，侧面距离周边设备或挡板需要留出50mm以上的散热间隙，正面接线区域需要预留150mm的接线操作空间，避免安装后无法完成接线、调压操作。其次是设备的重量分布，3kVA机型整体重量在12kg左右，安装台面需要满足对应的承重要求，若做壁挂式安装需要额外配置承重支架，不能直接依靠壳体侧边固定。另外，通风栅格区域不能被其他设备、线缆遮挡，否则会影响散热效率，导致设备温升超标。

　　在教学实验场景中，这类调压器常配合示波器、功率表、被测负载搭建测试回路，三维模型可以直接导入实验台装配体中，配合其他仪器模型完成整体布局规划，提前确认线缆走向、操作顺序的合理性，避免实际搭建时出现设备摆放拥挤、操作顺序冲突的问题。在小型工业生产线的调试工位，这类调压器常用来给待测产品提供可调电压，模拟不同供电电压下的产品工作状态，建模时还原的面板布局、调压手轮位置，可以用来做工位的人机工程校核，确认操作人员站立或坐姿时是否能方便观察电压显示、操作调压手轮，接线端子的位置是否方便日常接线维护。

　　从结构细节来看，壳体的拼接缝隙、面板的固定螺丝位置、提手的安装座结构都做了还原，在做产品外观演示、操作流程动画制作时，这些细节能提升场景的真实感，不会因为结构缺失出现违和感。模型的外形尺寸严格按照实机比例还原，长宽高方向的边界尺寸误差控制在建模允许范围内，做整体布局干涉检查时可以直接使用，不需要额外调整缩放比例。需要注意的是，这类自耦调压器的输入输出端不做电气隔离，在涉及到安全防护设计的场景中，需要配合隔离变压器使用，建模时如果要搭建完整的测试供电回路，可以在模型的输入侧预留隔离变压器的安装位置，完成整套供电系统的布局设计。
