六针圆形公头电连接器结构设计

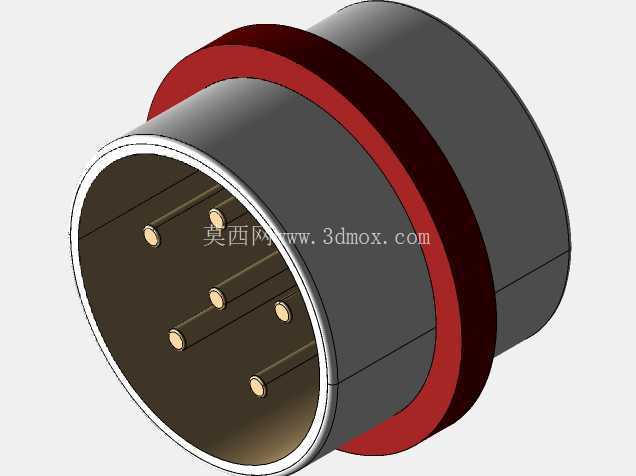

　　这款六针公头连接器是面向工业电控系统信号与小功率供电传输场景开发的互连部件，在实际设备应用中，常作为设备端固定接口，与对应母头配合完成控制柜内部模块、机载传感单元、分布式IO节点之间的电路连通，在工业自动化控制柜、户外小型电控装置、移动作业设备的电控回路中都有广泛适配空间。从结构设计逻辑来看，整体采用圆柱插拔式构型，主体外壳做阶梯轴形态设计，靠近插针端面的位置设置了两道环形密封槽位，可适配标准O型密封圈，在插合完成后实现IP65级以上的端面密封，能够阻挡粉尘、喷淋水汽进入接触腔体，适配户外、车间多尘潮湿的使用环境。

　　插合端的六根接触插针采用圆周等分布局，单根插针为铜合金基材表面镀硬金处理，接触电阻稳定在毫欧级，既可以传输直流24V等级的控制信号，也能承载单路5A以内的低压供电电流，插针根部做台阶限位结构，压接导线后不会因为反复插拔出现轴向窜动，避免内部焊点受力松脱。外壳主体选用阻燃PBT工程塑料注塑成型，绝缘耐压等级可满足AC1500V一分钟无击穿的工业电气要求，外壳外壁的两道环形凸筋，除了安装密封胶圈之外，也可以作为装配时的定位基准，在面板安装场景下，凸筋卡入面板安装孔的对应卡槽后，可限制连接器本体的周向转动，避免插合过程中跟转导致内部接线扭断。

　　从安装边界尺寸来看，插合端外径适配行业通用的M16规格圆形连接器安装尺寸，插针伸出端面的长度控制在标准插合深度范围内，与对应母头插合后，接触对的啮合长度满足抗振动要求，在10-2000Hz的扫频振动工况下不会出现瞬断问题。尾部设计为穿线腔体结构，可适配外径4-6mm的多芯护套线缆，线缆穿入后可通过尾部的压紧螺母配合橡胶密封圈实现线缆根部的密封与应力释放，避免线缆拖拽时拉力直接作用在插针压接点上。在建模过程中，所有配合尺寸都按照行业通用连接器的互换公差做了预留，插针的位置度公差控制在0.1mm以内，保证同规格母头可以直接适配互换，不需要额外修配。

　　密封槽的尺寸按照标准O型圈的压缩比设计，胶圈装配后的压缩率在20%-25%区间，既保证密封效果，又不会因为压缩量过大导致插拔力超标，正常单手即可完成插拔操作，同时插合后的保持力可以达到50N以上，不会因为设备运行振动出现意外松脱。接触腔体内部做了插针间的隔离筋设计，相邻插针之间的爬电距离满足低压电气的安全间距要求，即使在高湿环境下也不会出现极间飞弧、短路问题。外壳的外表面做细磨砂纹理处理，既可以提升注塑成型时的外观一致性，也能在插拔操作时增加手部摩擦力，避免打滑。这款连接器的结构设计没有冗余的复杂结构，所有特征都服务于电气连接可靠性、环境适应性、装配便捷性三个核心需求，在做设备电控布局时，可以直接将该模型导入装配体，预留对应的面板安装孔位、尾部走线空间，不需要额外做结构适配，能够直接用于BOM选型与装配干涉检查。
