同轴式齿轮减速传动结构三维数模

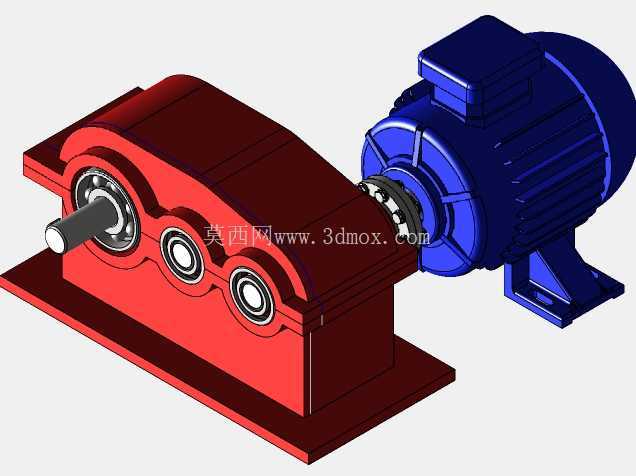

　　这套传动结构的核心作用是匹配驱动电机与负载端的转速扭矩差，在各类输送线、小型自动化专机、轻工包装设备的动力单元中应用广泛，很多需要低转速大扭矩输出的工位，都会搭配这类减速结构来优化动力输出特性，避免电机直接驱动时扭矩不足、转速过高无法匹配执行机构动作节奏的问题。从结构布局来看，驱动电机与减速箱体采用同轴直连的安装方式，输入轴通过联轴器与电机输出轴刚性对接，能最大限度减少传动链路的径向尺寸占用，对于安装空间局促、动力单元需要紧凑布置的设备场景十分友好。箱体内部采用三级圆柱斜齿轮啮合传动，斜齿轮的齿向设计能让啮合过程中齿面接触线逐步过渡，相比直齿轮传动运行噪音更低、承载能力更强，适合中低速连续运转的工况。

　　各级齿轮的齿数比经过匹配计算，能将电机输出的高转速按照固定传动比降至负载端所需的工作转速，同时按照传动比的倒数放大输出扭矩，满足执行机构推、拉、旋转等动作的动力需求。设计过程中首先要确认安装边界的尺寸约束，电机的安装法兰止口尺寸、减速箱体的地脚安装孔位间距、输出轴的轴径与键槽尺寸都要和配套设备的安装接口完全匹配，避免现场安装时出现干涉、无法对位的问题。箱体采用剖分式结构设计，上下箱盖通过螺栓紧固，装配时可以先将各级齿轮、传动轴、轴承依次预装到下箱体的轴承座孔内，确认齿轮啮合侧隙、轴承预紧量符合装配要求后再扣合上箱盖，这种结构也方便后期设备维护时拆解检查齿轮磨损情况、补充润滑脂。

　　齿轮的轴向定位通过轴肩与轴承内圈配合实现，传动轴两端采用深沟球轴承支撑，能同时承受径向载荷与少量轴向载荷，适配斜齿轮传动时产生的轴向分力，避免轴系窜动影响传动精度。输出轴端伸出箱体的位置设计有密封槽，可安装骨架油封防止箱体内的润滑脂泄漏，同时阻挡外部粉尘、切削液进入箱体内部磨损齿面与轴承。在实际选型应用时，需要根据负载端的额定扭矩、工作转速、每日运行时长来确认齿轮的模数与齿宽参数，重载工况下还需要对齿轮进行调质、齿面淬火处理提升表面硬度，延长齿轮的使用寿命。

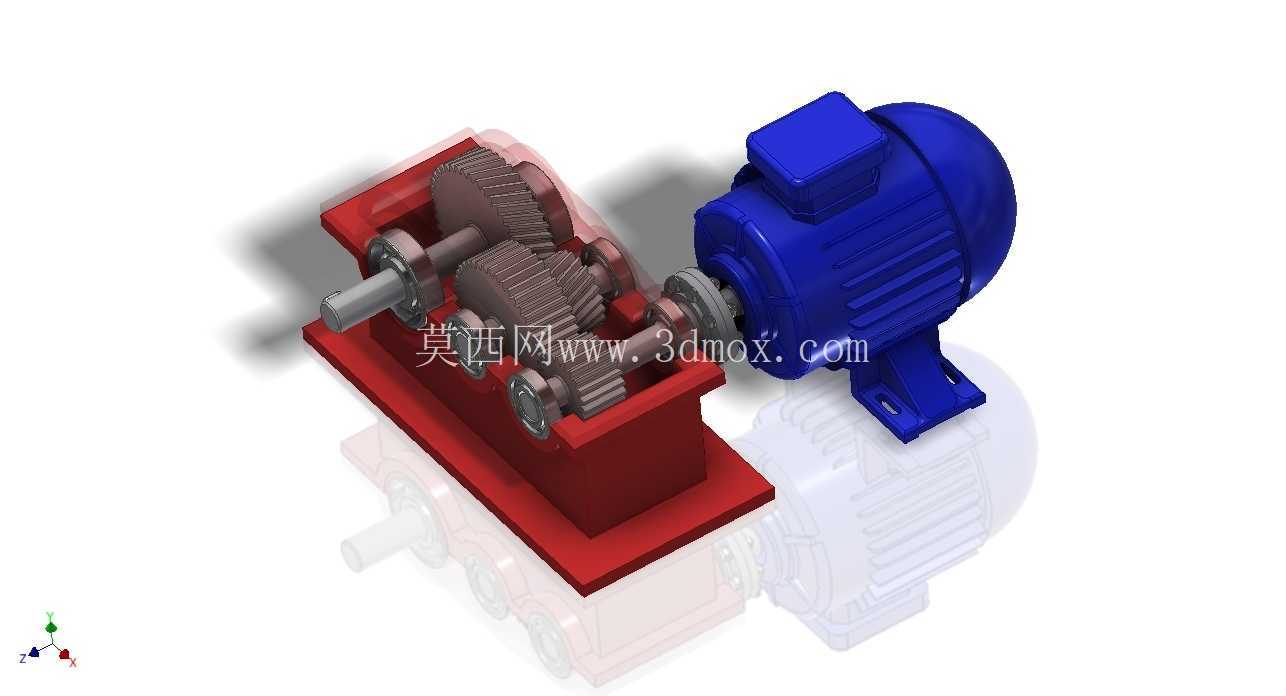

　　这套数模完整还原了从电机连接端到输出轴端的全部结构细节，包括齿轮的齿形参数、轴承安装位、箱体的加强筋结构、地脚安装孔的沉头设计都做了精准还原，结构设计人员可以直接参考这套结构的布局逻辑，根据自身项目的动力参数调整齿轮齿数比、轴系尺寸、箱体外形，快速完成适配特定工况的减速单元设计，也可以用于设备装配演示、传动原理教学的三维可视化素材，帮助现场装配人员、运维人员快速理解内部传动链路的组成与装配关系。需要注意的是，这类同轴式减速结构的输入轴与输出轴轴线重合，在布置设备整体布局时要预留输出轴端的连接件安装空间，同时要保证电机安装面与箱体输入端面的平行度，避免联轴器偏心造成运转时的振动与轴承异常磨损。箱体上的注油孔、排油孔位置也做了对应设计，日常维护时可以通过注油孔补充润滑脂，长期运行后可通过排油孔清理更换旧的润滑介质，保证齿轮啮合面始终处于良好的润滑状态，降低齿面磨损速率。
