方形磷酸铁锂储能电芯结构设计

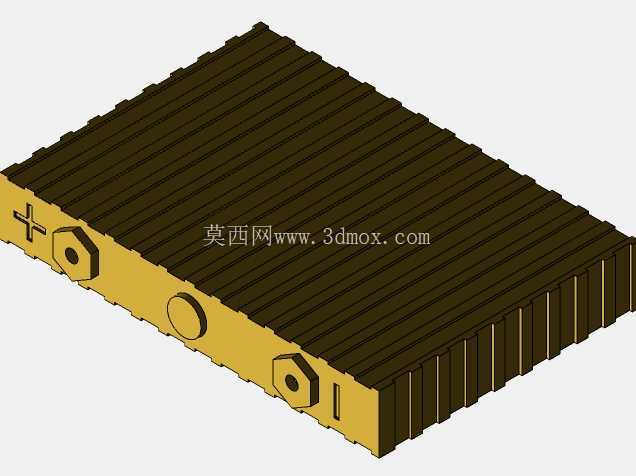

　　在分布式储能电站、户用储能系统、低速电动车动力单元、通信基站后备电源等场景中，方形磷酸铁锂电芯是目前应用占比最高的储能载体之一，本次呈现的电芯结构，完全围绕大倍率充放、长循环寿命、紧凑空间安装的实际工程需求展开设计。不同于消费类软包电池的轻薄取向，这类大容量方形电芯在结构设计阶段首先要平衡的是极组排布空间与壳体结构强度的关系，从模型呈现的结构来看，电芯采用硬质铝壳作为封装载体，壳体侧壁做了等距的加强筋结构，这种设计并非装饰性造型，而是针对电芯在充放电过程中极片膨胀产生的内应力做的结构补强，能够避免长期循环后壳体鼓胀导致的模组安装间隙超差，同时加强筋形成的竖向沟槽也能在电芯成组时为散热介质预留流道，提升模组整体的温度一致性。从安装边界来看，这类电芯的极柱布置在壳体顶部同一侧，正负极端子保持足够的电气安全间隙，端子周边做了凸台结构，一方面是为激光焊接顶盖与壳体时提供定位基准，另一方面能够避免成组时汇流排安装错位导致的极柱短路风险，电芯顶部的注液孔、防爆阀结构都做了集成化布置，没有额外突出壳体上平面，保证了电芯上表面的平面度，方便后续模组集成时的隔热垫、汇流排、采样线束的平铺安装，不会因为局部凸起导致装配应力集中。

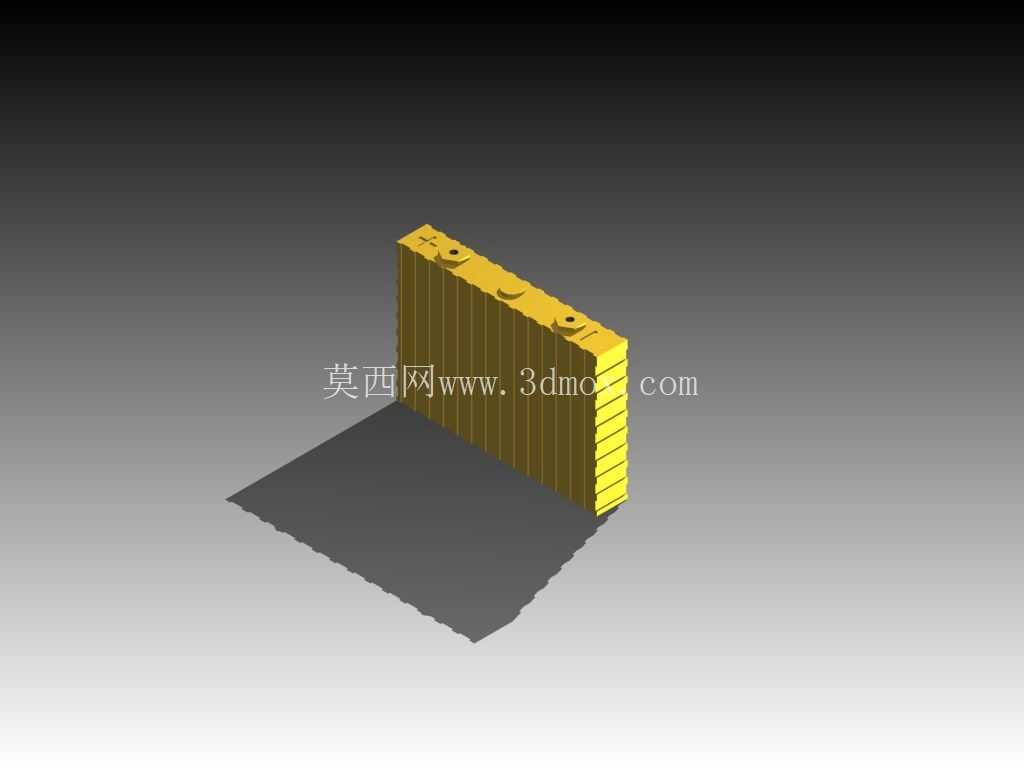

　　在实际选型应用中，这类方形磷酸铁锂电芯的厚度方向尺寸控制是成组密度提升的关键，模型呈现的薄型长方结构，能够适配标准储能柜的层架安装尺寸，单颗电芯的宽度方向与标准模组的安装梁宽度匹配，不需要额外增加转接固定件，直接通过结构胶粘接与侧面绑带就能完成电芯在模组内的固定，减少了多余结构件带来的重量占比。设计过程中，电芯底部做了平整的支撑面，没有多余的定位凸点，这是考虑到不同厂商的模组托盘结构存在差异，平整底面能够适配更多的安装场景，不需要针对特定托盘做结构修改，同时平整底面也能保证电芯在注液、化成、分容工序中的传输定位稳定性，减少生产过程中的卡料风险。

　　从功能特性来看，这种磷酸铁锂方形电芯的结构设计，充分考虑了全生命周期的使用需求，壳体的壁厚选择兼顾了重量与抗冲击性能，在满足GB/T 31484、GB/T 31485等动力电池安全标准的结构强度要求前提下，尽可能压缩壳体壁厚来提升内部空间利用率，让更多的体积留给极组与电解液，提升单体电芯的容量密度。在成组应用时，这类电芯的侧面大平面能够紧密贴合液冷板，相比圆柱电芯的线接触散热方式，接触面积提升数倍，能够在大倍率充放电时快速带走电芯内部产生的热量，避免局部热点导致的电芯衰减加速，同时竖向的加强筋结构在电芯与液冷板之间形成微小的通风间隙，在风冷储能系统中也能形成导流风道，兼顾两种散热方案的适配性。

　　很多结构工程师在做储能模组设计时，容易忽略电芯顶部的结构细节，实际上这个模型中顶部的防爆阀泄压方向是垂直向上的，在模组设计时需要在防爆阀对应的上盖位置预留泄压通道，避免电芯热失控时喷发的高温物质被遮挡后在模组内部乱窜引发连锁热失控，而极柱的内螺纹深度也经过匹配设计，能够满足汇流排螺栓连接的扭矩要求，不会因为螺纹啮合长度不足导致长期振动后连接松动、接触电阻过大的问题。在实际安装场景中，这类电芯可以根据系统电压需求进行串联，根据容量需求进行并联，统一的外形尺寸能够让模组设计实现标准化，不需要针对不同容量等级的电芯重新开模设计模组结构，只需要调整电芯的并联数量就能覆盖不同容量等级的储能产品需求，大幅缩短产品的开发周期。另外，电芯的边角位置都做了小半径的倒角处理，这一细节设计一方面是为了避免生产过程中锐边划伤操作人员或者划破绝缘层，另一方面也能减少电芯入壳时极组与壳体内壁的剐蹭，避免极片错位导致的内部短路风险，这些细节都是在大量量产经验基础上优化而来的结构设计，并非随意的造型处理。
