7S1P方形NMC储能动力锂电池模组结构

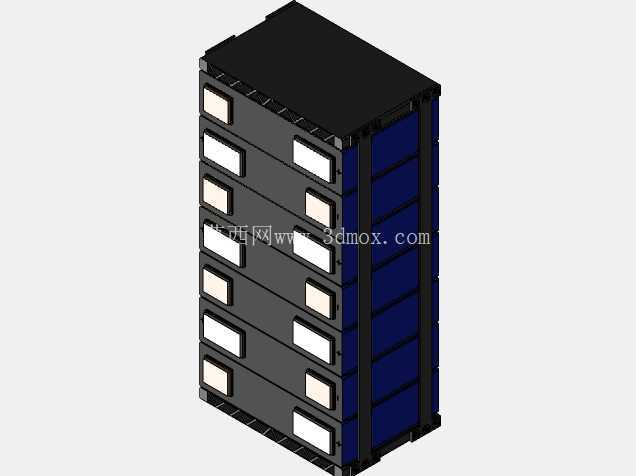

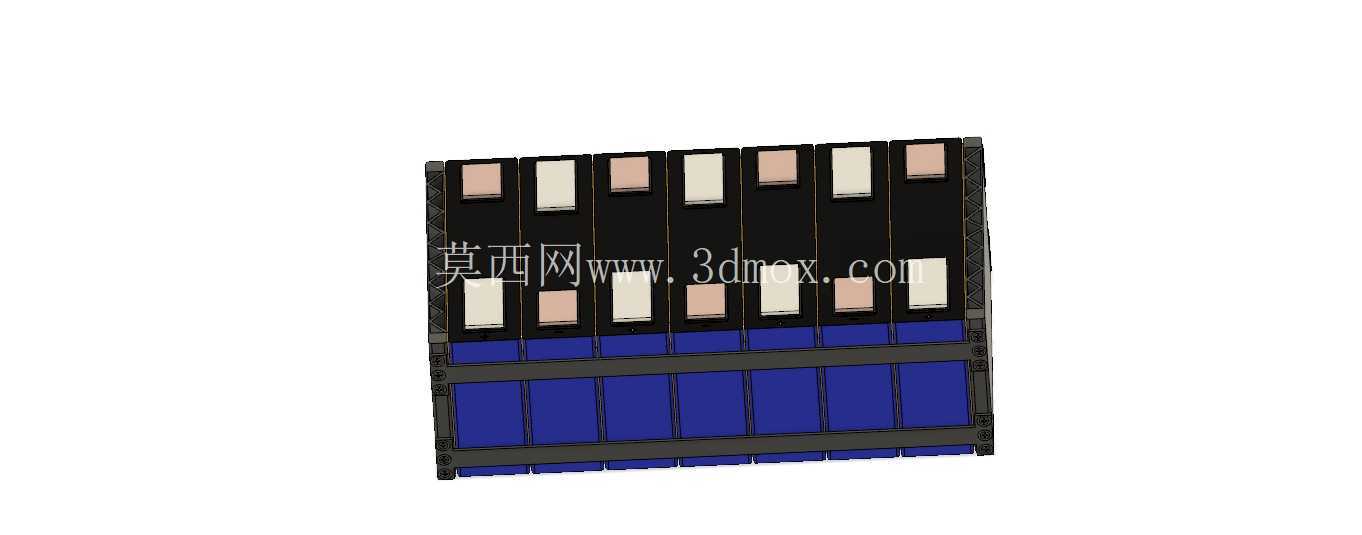

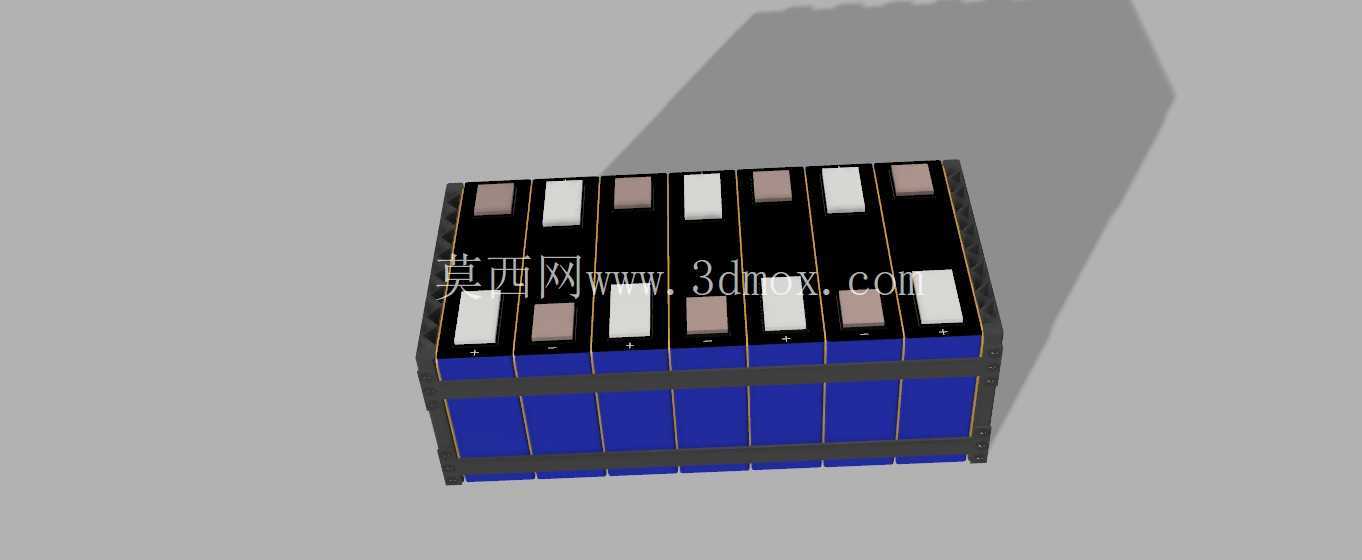

　　从功能特性来看，该模组采用7串1并的拓扑结构，单体电芯选用方形三元锂（NMC）电芯，这类电芯具备能量密度高、低温放电性能好的特点，适合对空间占用、重量限制有较高要求的移动储能场景。模组的结构设计上，电芯采用规整的矩阵式排布，蓝色部分为电芯主体，上方浅色区域为电芯极柱与汇流排安装位，相邻电芯之间预留了均匀的间隙，一方面是为了布置绝缘隔热垫片，避免单电芯故障时的热蔓延，另一方面也为模组内部的散热风道预留了空间，在配套风冷散热系统的电池包中，气流可顺着电芯间隙流动，带走充放电过程中产生的热量，保证电芯工作在适宜的温度区间，提升循环寿命。这款7S1P配置的NMC电池模组，标称能量3.1kWh，单体容量120AH，是面向新能源乘用车动力系统、低速电动车辆储能单元、工商业分布式储能柜等场景开发的标准化储能部件，在实际工程应用中，这类模组常作为电池包的基础构成单元，通过串并联拓展可覆盖从低压辅助供电到高压动力输出的不同需求，比如在纯电动物流车的电池包设计中，可通过多组该模组的串接搭配BMS管理系统，实现400V级别的动力输出，满足城配运输的续航与功率需求；在小型工商业储能场景中，也可作为储能变流器的直流侧储能单元，配合光伏板实现峰谷电价差套利与备电功能。

　　设计过程中首先考虑的是安装边界的兼容性，模组整体采用方正的外形结构，侧边预留了标准化的安装固定孔位，可适配多数主流电池包的内部安装梁结构，不需要额外设计复杂的转接支架，降低电池包整体的结构复杂度与重量。汇流排的布置采用分层设计，极柱区域的汇流排通过激光焊接与电芯极柱连接，过流能力匹配120AH容量电芯的持续放电电流需求，同时在汇流排上预留了电压采集线的焊接点位，方便BMS系统采集每一串电芯的电压数据，实现过充过放保护、均衡管理等功能。模组外围设计了一体式的结构框架，框架采用高强度绝缘复合材料制作，既可以对内部电芯起到防护作用，避免装配、使用过程中磕碰损伤电芯外壳，也能实现电芯与外部金属结构的绝缘隔离，降低高压漏电的风险。

　　从安装尺寸的适配性来看，该模组的厚度方向尺寸控制紧凑，在电池包内部布置时，可根据空间需求采用横向或竖向排布，模组顶部预留了高压输出端子与低压信号接口的安装位置，接口位置统一设置在模组的同一侧，方便电池包内部的高低压线束布线，减少线束长度与弯折，提升装配效率与线束可靠性。在实际选型应用中，这类标准化模组可以大幅缩短电池包的开发周期，结构工程师不需要从零开始进行电芯排布与框架设计，只需要根据整车或储能设备的空间、电量需求，计算所需的模组数量，完成整体固定结构、散热系统与高低压布线的设计即可，同时成熟的模组结构已经经过了振动、冲击、绝缘等多项可靠性验证，可降低新产品的测试验证成本与周期。

　　需要注意的是，该模组本身不包含BMS从控板与散热组件，在集成应用时需要根据实际工况匹配对应的采集、热管理部件，比如在高倍率放电的应用场景中，需要额外在电芯间隙填充导热胶，搭配液冷板实现更高效的散热，保证大电流放电时电芯温度的均匀性；在低温环境应用的场景中，还可在模组侧面加装PTC加热膜，配合温度传感器实现低温预热功能，提升低温环境下的放电能力与充电接受能力。模组的结构设计充分考虑了量产装配的工艺性，电芯可通过自动化设备进行堆叠、焊接，框架采用卡扣加螺栓的固定方式，不需要复杂的工装夹具即可完成装配，适合大批量生产制造，有效降低生产过程中的人工成本与不良率。
