5.5V1.5F圆柱型超级电容单体结构

　　做便携储能、低功耗嵌入式硬件的结构设计时，这类圆柱型超级电容是绕不开的选型件，很多刚接触硬件结构的工程师容易把它和纽扣锂电池搞混，实际上两者的充放特性、安装固定逻辑完全不同，建模前必须先理清实际应用中的边界条件。

　　从实际落地场景看，这个规格的超级电容常出现在几类设备里：一类是手持POS机、智能电表这类需要掉电数据保持的设备，主电源断开后靠它给RTC电路、存储模块供电几秒到几十秒，避免数据丢失；另一类是小型太阳能感应灯、低功耗无线传感节点，用来平抑太阳能板输出的瞬时波动，在光照不足时短时间补能；还有部分电动玩具、小型舵机驱动电路里，用它做瞬时大电流放电的缓冲，避免主电源被瞬间拉低导致主控复位。

　　建模时最先要明确的是安装边界，这类圆柱电容的主体是卷绕式电芯封装在铝壳里，外壳直径、高度是选型时的核心安装尺寸，建模时要严格按照规格书的最大外形公差做包络，不能只标标称尺寸——很多结构新人建模时直接用标称直径画圆柱，实际量产时电容外壳的成型公差可能到±0.2mm，装配时就会和周边的壳体筋位干涉。顶部的两个引脚是直插式结构，引脚的截面尺寸、引脚中心距是PCB Layout时的关键参数，建模时要把引脚的插装长度做足，要考虑到波峰焊时引脚穿过PCB后的留锡长度，不能刚好和PCB厚度齐平，否则焊接强度不够，设备受振动时容易脱焊。

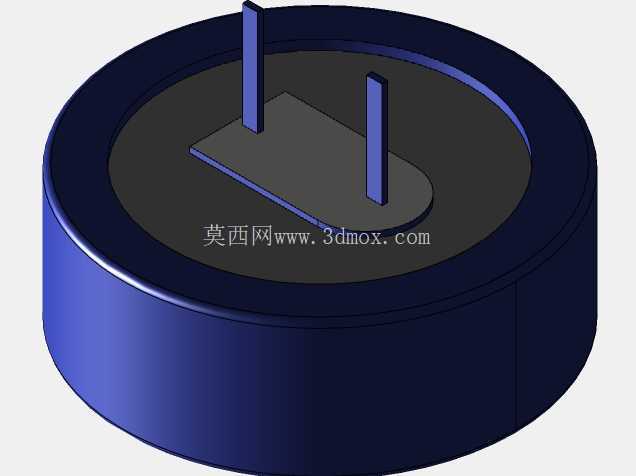

　　设计思路上，这个模型还原了超级电容的典型结构：底部是封闭的铝壳封底，侧壁是拉伸成型的圆柱壳体，顶部是绝缘封装盖，两个引出引脚从封装盖穿出，引脚和盖板之间有绝缘胶层隔离，避免正负极短路。建模时特意把引脚的根部做了圆角过渡，实际生产中引脚和盖板的连接位置是应力集中区，如果做直角结构，多次弯折引脚后容易出现断裂，圆角过渡能分散应力，提升引脚的抗弯折寿命。另外顶部的盖板和壳体的配合位置做了卷边封压的结构示意，这是圆柱型电容封装的典型工艺，卷边位置的直径会比壳体标称直径大0.3mm左右，建模时如果忽略这个凸起，装配时顶部的压片就会压不紧，电容在设备里会出现窜动。

　　功能特性上，超级电容和普通电解电容、锂电池的差异要在结构设计时充分考虑：它的充放电循环寿命能到十万次级别，远高于普通锂电池，所以结构固定时不需要像锂电池那样预留更换的拆卸空间，可以直接用胶或者压片固定在壳体内；但它的耐压值低，这个型号额定电压只有5.5V，所以结构上要避免引脚和周边金属件距离过近，防止过压击穿后出现短路拉弧，建模时两个引脚之间的绝缘距离、引脚到壳体的爬电距离都要符合安规要求，不能为了缩小体积随意压缩间距。另外超级电容的内阻很低，瞬时放电电流能到几安培，所以引脚的导电截面要足够，建模时引脚的直径不能随意缩小，否则大电流放电时引脚会发热，影响周边塑料件的强度。

　　实际选型建模时还要注意安装方向，这类直插电容的引脚有正负极区分，通常长脚是正极短脚是负极，建模时可以在引脚附近做微小的极性标识结构，方便生产时插件不会插反。如果是用在有振动的场景，比如车载小型传感模块、工业手持终端，不能只靠引脚受力固定电容，要在电容圆柱侧面增加橡胶垫或者塑料压环，把电容的重量承载在壳体上，避免车辆颠簸时引脚受剪切力断裂。很多新手做结构时只考虑电容能插进去，忽略了振动工况下的受力，样机测试时没问题，路试阶段就频繁出现引脚脱焊的故障，本质就是没有理清载荷的传递路径。

　　另外这个模型的壳体表面做了哑光的质感处理，实际量产的超级电容外壳会套一层PVC热缩套管，套管上印着参数、极性标识，建模时如果要做整机的渲染效果，可以在壳体表面预留0.1mm的套管厚度间隙，避免装配时套管和周边筋位干涉。电容的底部是平整的封底，做PCB布局时可以在电容正下方的PCB上预留丝印框，不要在底部放置过高的贴片元件，否则电容贴装后会被元件顶起，导致引脚虚焊。
