七引脚小外形封装离线电源芯片结构

　　在离线式非隔离开关电源的PCB布局设计中，封装的引脚排布与外形尺寸直接决定了电源回路的走线长度、散热效率与生产良率，这款七引脚的小外形封装结构，正是针对小功率非隔离SMPS芯片的应用需求做的定制化调整。不同于常规八引脚SOP封装的对称引脚布局，这款封装去掉了一侧的中间引脚，将引脚总数缩减为7个，这种调整并非随意删减，而是匹配非隔离电源芯片的引脚功能定义——非隔离拓扑下，芯片不需要隔离反馈相关的冗余引脚，去掉多余引脚后，功率回路的关键引脚可以排布在更合理的位置，大幅缩短高频电流的走线路径，降低开关过程中的寄生电感，减少EMI干扰的产生。

　　从实际应用场景来看，这类封装主要用在10W以内的小功率电源场景，比如小家电的辅助电源、适配器的待机电源、智能电表的供电模块、IoT设备的板载电源，这些场景对电源的体积要求严苛，同时对成本敏感，七引脚的封装相比常规八引脚封装，在塑封料用量、引线框架耗材上都有小幅降低，同时引脚间距保持了标准SOP封装的1.27mm规格，不需要调整SMT产线的钢网、吸嘴参数，完全兼容现有贴片加工工艺，不会额外增加生产端的成本。

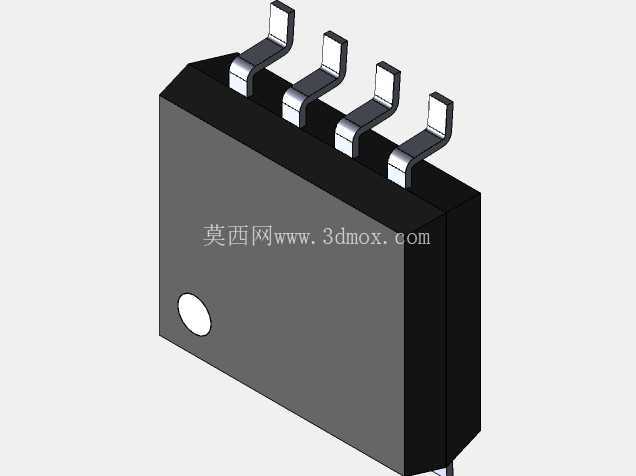

　　从设计思路上看，封装本体的尺寸沿用了标准SOP-8的本体宽度与厚度，长度方向也没有做调整，唯一的改动是引脚排布：一侧保留4个引脚，对应芯片的功率地、漏极驱动、供电脚等大电流相关引脚，另一侧保留3个引脚，对应反馈、补偿、使能等小信号引脚，引脚的成型采用了Gull-wing（鸥翼）成型工艺，引脚的共面度控制在0.1mm以内，保证SMT焊接时每个引脚都能与焊盘充分接触，减少虚焊、立碑等焊接缺陷。封装本体一角设置的圆形标记点是引脚1的定位标识，这个标记点的尺寸、位置完全遵循JEDEC相关封装标准，产线的光学检测设备可以直接识别，不需要额外做视觉算法调整。安装边界方面，这款封装的引脚外伸宽度与标准SOP-8一致，PCB设计时的焊盘封装可以直接在标准SOP-8封装基础上修改，去掉对应空引脚的焊盘即可，不需要重新绘制封装库，能大幅缩短硬件工程师的封装绘制时间；焊盘的宽度、长度设计匹配引脚的成型尺寸，焊接后的引脚焊缝长度可以满足IPC-A-610的二级焊接标准，抗机械振动能力符合消费类电子、工业类轻载场景的可靠性要求。

　　散热设计上，封装的塑封本体采用了高导热的环氧塑封料，大电流引脚的引线框架采用加厚铜材，芯片工作时产生的热量可以通过引脚快速传导到PCB的铜箔上，不需要额外加装散热片就能满足小功率工况下的温升要求，在25摄氏度环境温度下，芯片结温可以控制在规格书允许的范围内，保证长期工作的可靠性。另外，这种非对称引脚排布还有一个实际优势：可以从硬件设计上避免芯片贴装反向的问题，常规对称SOP封装如果丝印模糊，很容易出现贴装反向导致芯片烧毁的问题，而七引脚的非对称排布，反向贴装时引脚无法与焊盘对应，产线的贴片设备可以直接识别报错，从物理层面避免反向贴装的生产事故。在进行三维建模时，需要重点关注引脚的成型弧度、引脚根部与塑封本体的间隙、定位标记点的深度与位置，这些细节直接影响封装与PCB装配的干涉检查结果，如果建模时忽略了引脚的成型弧度，在做整机装配仿真时可能会误判引脚与周边结构件的安全距离，导致实际生产时出现元件顶壳、引脚被压变形等问题；塑封本体的拔模角度也需要按照实际封装的模具参数设置，保证模型与实物的外形一致性，方便结构工程师做PCB布局的空间校核。
