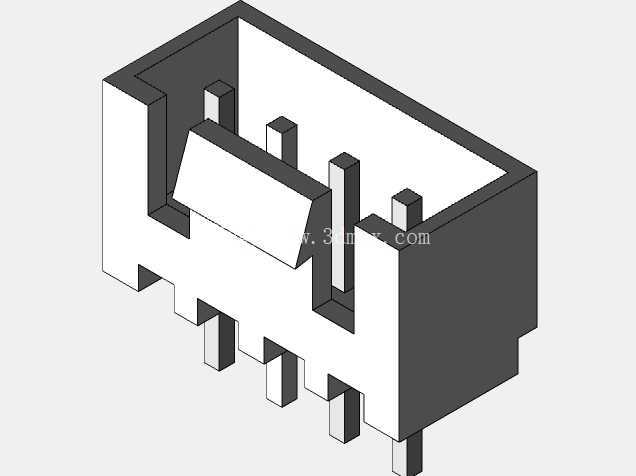

2.5mm螺距4针卧式板端连接器结构

　　在低压电源类电路的板间连接场景里，这类4针板端连接器的使用频率一直不低，尤其是小功率电源模块、小型控制板的信号与小电流供电对接场景，往往会优先选用这类螺距2.5mm的卧式插接结构。从实际装配的角度看，这类连接器采用卧式贴板安装的布局，插针垂直贯穿PCB板焊接固定，塑壳主体平行于板面布置，能有效降低板上堆叠高度，适配内部空间局促的小型化电子设备，比如小型电源适配器内置板、低压控制模块的外接接口，都能看到这类结构的应用。

　　设计这类连接器结构时，首先要考虑的是插接对位的容错性，塑壳内部的导向槽做了单侧斜切引导，公头插入时哪怕存在小幅对位偏差，也能顺着斜面滑入正确插接位置，不会出现插针顶弯、塑壳开裂的问题。内部的4根插针采用等距2.5mm排布，这个间距是低压小电流连接的通用规格，既满足爬电距离的安规要求，也能适配市面上通用的配套母端线束，不用单独开模定制对接端，能大幅降低终端产品的物料采购成本。插针与塑壳的结合位置做了防退卡扣结构，插针压入塑壳后，卡扣会卡入插针根部的凹槽，哪怕多次插拔受力，插针也不会出现松动后退、接触不良的问题。

　　从安装边界来看，塑壳主体的外侧做了定位凸台，贴板焊接时凸台会卡在PCB对应的定位孔里，过波峰焊的时候不会因为焊锡的张力出现偏移，能保证所有插针都准确落在焊盘位置，不会出现虚焊、连锡的问题。塑壳的插接腔深度做了精准控制，公头插入后接触行程刚好满足可靠接触的要求，不会因为插入过深顶坏板上其他元件，也不会因为插入过浅导致接触电阻过大、通电发热。插针的伸出长度适配常规1.6mm厚度的PCB板，伸出板面的焊接长度控制在2.3mm左右，既能保证焊锡充分包裹针脚形成可靠焊点，也不会因为针脚过长在焊接后突出板面太多，影响板底的绝缘防护。

　　在实际使用场景里，这类连接器主要承担小电流供电与低压信号的传输功能，额定电流通常在3A以内，适配交流250V以下、直流60V以下的电路连接，常见于小型电源变压器的输出端接线、控制板与外设模块的信号对接，相比直插式的立式连接器，卧式结构的受力方向平行于板面，设备受到外力拉扯线束时，应力会分散到整个塑壳与PCB的结合面，不会像立式连接器那样直接把拉扯力作用在焊盘上，能有效避免焊盘脱落、连接器被扯掉的问题。

　　建模过程中需要重点关注几个配合尺寸：插针的中心距公差要控制在±0.05mm以内，否则会出现公头插不进去或者插接过松的问题；塑壳内壁的导向斜面角度控制在15度，兼顾导向容错性和插接后的抱紧力；塑壳底部与PCB板面的间隙留0.2mm，既能让焊接时的助焊剂挥发，也能避免塑壳直接压在板上的走线导致绝缘问题。另外插针的根部做了压扁处理，压入塑壳后能形成足够的保持力，满足至少50次插拔无松动的使用要求。这类结构看似简单，但每个尺寸的公差设定都直接影响实际装配和使用的可靠性，比如插接腔的开口尺寸如果做大0.1mm，插接后就会出现明显旷量，设备振动时容易出现接触瞬断的问题；如果做小0.1mm，公头插入时阻力过大，装配效率会大幅降低，甚至会把塑壳撑裂。
