PZ-UU10A共模扼流圈滤波组件结构设计

　　从实际功能来看，这类共模扼流圈的核心作用是在不衰减电源回路差模工作电流的前提下，对电源线上耦合的共模高频干扰呈现高阻抗特性，把传导类共模噪声耗散在磁芯的磁滞损耗里，避免干扰沿电源线传导到电网侧，同时也能阻挡电网侧串入的共模尖脉冲影响后级敏感电路。不同于差模电感的单绕组结构，这款组件采用双绕组对称绕制在UU型锰锌铁氧体磁芯上，两个绕组匝数完全一致、绕向相反，正常工作时差模电流产生的磁通在磁芯回路里相互抵消，不会出现磁芯饱和问题，因此可以用更小的磁芯体积承载更大的工作电流，这也是共模电感相比普通滤波电感在电源端口应用的核心优势。在开关电源、工控驱动板、消费类电子电源端口的电磁兼容设计环节，共模滤波器件的选型与结构适配直接决定整机EMC测试的通过率，PZ-UU10A这类共模扼流圈滤波组件，正是针对板载电源端口共模噪声抑制需求开发的分立磁性元件。日常做PCB布局时经常遇到的问题是，很多共模电感要么磁芯尺寸过大挤占板上空间，要么引脚间距不匹配常规焊盘网格，要么绕线排布不合理导致差模阻抗异常，反而影响电源回路的正常工作，这款UU10A规格的组件在结构设计上刚好平衡了滤波性能与板载安装的适配性。

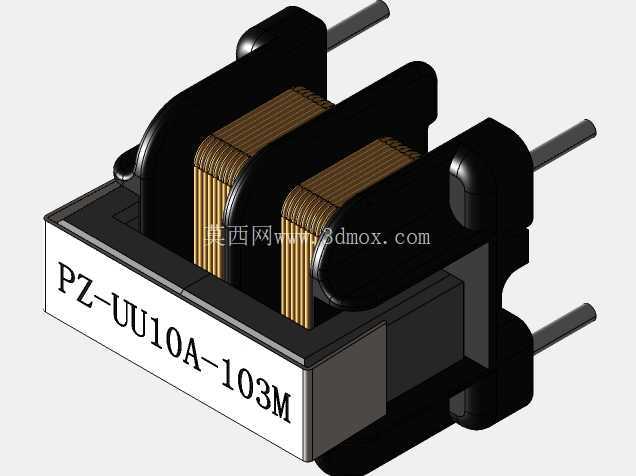

　　从结构设计细节来看，这款器件采用带骨架的插装式结构，黑色绝缘骨架既承担了绕组的固定支撑作用，也实现了绕组与磁芯、引脚之间的电气绝缘，骨架上的绕线槽做了等宽分隔设计，能保证两个绕组的绕线位置完全对称，避免因绕组不对称产生的额外差模寄生参数，影响高频段的滤波效果。磁芯采用对接式UU结构，两个U型磁芯的对接面做了精密研磨，装配后磁路气隙控制在极小范围，能保证初始电感量的一致性，磁芯与骨架之间通过卡扣结构固定，不需要额外点胶就能避免生产运输过程中磁芯移位，同时也方便自动化插件设备的批量上料。

　　引脚采用直插式硬铜引脚，引脚间距匹配常规2.54mm网格的PCB焊盘设计，插装后波峰焊的浸润性良好，不会出现虚焊、引脚歪斜的问题，引脚伸出骨架底部的长度做了统一控制，既能保证插装时穿过PCB焊盘的长度符合焊接工艺要求，也不会因为引脚过长导致剪脚工序残留过多应力传递到绕组内部。从安装边界尺寸来看，这款器件最大高度控制在17.5mm，对于板上空间局促的电源模块，比如适配器内部、工控板卡的电源输入区，这个高度不会和上方的外壳、散热片产生结构干涉，器件本体的宽度和长度方向尺寸也做了紧凑化设计，在PCB上占用的安装面积远小于同规格的分体式滤波组件，能有效压缩电源端口的布局空间。

　　实际选型应用中需要注意，这类共模扼流圈的安装位置要尽量靠近板上的电源输入端口，避免滤波后的走线再次耦合到高频干扰，同时两个绕组的走线要尽量平行等长，不要在绕组附近走高频敏感信号线，防止磁场耦合影响电路工作。做三维结构建模的时候，要重点还原磁芯对接处的装配公差、骨架上的绕线挡边结构、引脚的直径与伸出长度，这些细节直接影响后续PCB封装设计的准确性，如果建模时忽略了骨架侧面的凸起卡扣尺寸，很容易在做整机结构装配时出现和周边元件的干涉问题，另外绕线部分的排布也要还原实际的分层绕制结构，方便后续做寄生参数提取的时候更贴近真实器件的高频特性。不同于贴片式共模电感，这种插装式结构的器件在抗振动性能上更有优势，适合在工业控制、车载辅助电源这类有一定振动要求的场景下使用，绝缘骨架的耐温等级匹配常规波峰焊的温度曲线，过炉时不会出现骨架变形、引脚移位的问题。很多新手工程师在选型时容易只关注电感量参数，忽略器件的外形尺寸和安装边界，导致打样后出现元件装不进去、和周边元件距离不足的问题，通过精准的三维模型提前验证安装空间，能大幅减少样机调试阶段的结构改板次数，提升研发效率。
