16串智能锂电池管理控制装置结构

　　在储能系统、低速电动车、后备电源组的集成开发过程中，锂电池管理单元是决定整组电池运行寿命、充放电安全的核心部件，本次呈现的这款16串锂电管理装置结构，完全围绕实际装机场景的使用需求完成结构设计。从设备实际用途来看，该装置直接对接16串串联的锂电池组，实时采集每一串电芯的电压、整组电流以及电池包温度数据，在充放电过程中执行过压、欠压、过流、过温的保护触发动作，同时支持多类型通信链路，可对接上位机、整车控制器或者储能监控平台，实现电池运行状态的实时上传与参数远程配置。

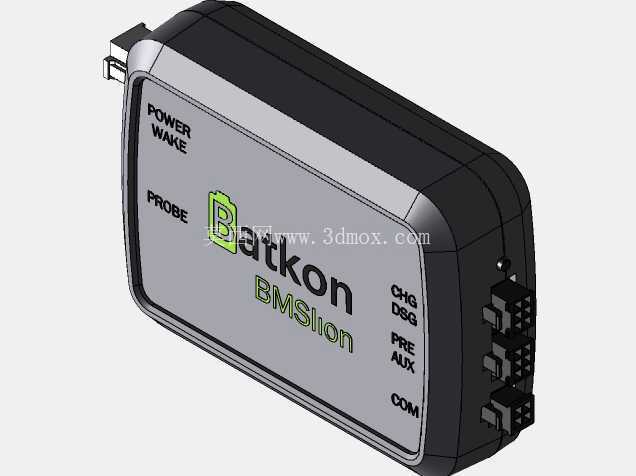

　　从功能特性对应的结构设计来看，装置外壳采用上下扣合的硬质塑料壳体结构，壳体侧面预留多组接插口位，分别对应充电回路、放电回路、前置采集、辅助供电、通信链路的外接接口，每个接口的排布间距充分考虑了现场接线时的操作空间，避免多组线束插接后出现互相干涉的问题。壳体正面预留状态标识区域，清晰标注电源唤醒、探针检测、充电状态、放电状态、前置采集、辅助接口、通信接口的对应位置，方便现场调试人员快速识别端口功能，减少接线错误概率。正面还设置了状态显示区域，通过醒目的标识直观呈现设备运行状态，无需外接显示屏即可快速判断设备工作是否正常。

　　设计思路上，这款装置充分考虑了嵌入式安装与壁挂安装两种场景的适配性，壳体边角做圆弧过渡处理，避免安装过程中锐边划伤操作人员，壳体的壁厚均匀，既满足车载场景下的抗振动、抗冲击要求，又不会因为壳体过厚导致整体重量超标，影响电池包整体的能量密度。内部PCB板的固定柱位置与壳体一体成型，无需额外加装金属固定件，减少装配工序的同时，也避免金属件在内部造成绝缘距离不足的隐患。壳体上的散热区域采用微凸的格栅结构，在不破坏壳体整体防护等级的前提下，提升内部功率器件的散热效率，保证大电流充放电过程中设备不会因为过热触发保护降额。

　　从外形尺寸与安装边界来看，装置整体为紧凑型长方体结构，横向宽度适配常规电池包内部的预留安装空间，纵向高度不会超出电池包内电芯排布的上层空间，安装孔位设置在壳体两侧的延伸耳位上，孔距符合主流储能电池包、低速电动车电池仓的通用安装尺寸，无需额外设计转接支架即可完成固定。接口全部朝向同一侧排布，现场布线时所有线束可以统一走向整理，方便线束的捆扎与固定，减少车辆行驶或者设备移动过程中线束晃动带来的接口松脱风险。

　　在实际工程应用中，这类锂电管理装置往往需要在复杂电磁环境下稳定工作，因此壳体结构在设计时预留了屏蔽层安装位，可在壳体内壁加装金属屏蔽片，对接通信端口的屏蔽层，降低外界电磁干扰对通信信号、采集精度的影响。唤醒按键设置在壳体正面易触碰的位置，调试人员无需拆卸设备即可完成唤醒操作，配合基于Web的嵌入式编程功能，现场调试时仅需通过对应通信接口连接设备，即可完成保护参数、通信参数的配置，无需专用的上位机软件，大幅提升现场调试的效率。针对高压系统的主从控制需求，装置的结构设计也预留了级联接口的安装位，多台设备级联使用时可以通过侧边的定位结构快速拼接对齐，保证级联接口的对接精度，不会因为安装错位导致通信中断。
