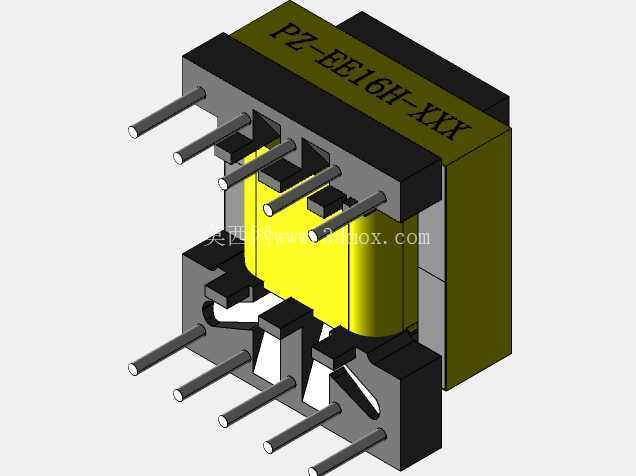

EE16卧式水平5+5引脚电源变压器结构

　　这款EE16规格的卧式水平安装变压器，采用5+5对称引脚布局，是小功率开关电源领域应用极广的磁性器件，常见于消费类电源适配器、小家电控制板、工业低压辅助供电模块、LED驱动电源等场景中，承担电压变换、电气隔离、阻抗匹配的核心作用，是AC-DC、DC-DC拓扑里不可或缺的功率器件。从结构设计来看，该款变压器采用标准EE型铁氧体磁芯对拼结构，磁芯中柱预留合理气隙，可避免大电流工况下出现磁饱和问题，绕组区域采用绝缘骨架绕制，骨架自带挡墙结构，能够满足安规要求的爬电距离与电气间隙，无需额外增加绝缘挡片即可适配多数小功率电源的安规认证要求。

　　引脚采用直插式设计，5+5的对称排布沿骨架两侧水平伸出，引脚间距符合常规PCB板的通孔焊盘设计规范，插装后可直接过波峰焊完成焊接，无需额外整形工序，适配自动化插装生产线的加工要求，能有效降低SMT及插件工序的加工不良率。设计过程中，骨架的绕线窗口做了圆角过渡处理，可避免绕线时漆包线绝缘层被骨架棱角刮破，降低绕组匝间短路的风险；磁芯与骨架的配合公差控制在合理区间，装配后磁芯贴合紧密，可有效降低磁阻，减少空载电流与铁损，提升变压器的转换效率。磁芯外围采用浸渍绝缘漆处理，既可以固定磁芯与绕组，避免工作时因磁致伸缩产生异响，也能提升绕组的绝缘性能，增强器件的防潮、抗振动能力，适配不同工况下的使用需求。从安装边界来看，该款变压器为水平卧式安装，整体高度较低，可适配内部空间高度受限的薄型电源产品，引脚伸出长度经过优化，焊接后器件本体与PCB板之间预留合理间隙，既可以避免焊接时热量直接传导至绕组造成绝缘老化，也能保证PCB板上引脚焊盘区域的清洗、涂覆工序不受遮挡。在实际选型应用中，该结构的变压器可根据不同的功率需求、输入输出电压参数调整绕组线径与绕制匝数，适配1W至10W区间的小功率供电需求，磁芯的材质可根据工作频率选择对应功率损耗等级的铁氧体材料，满足不同开关频率下的效率要求。

　　引脚的直径与伸出长度匹配常规PCB通孔尺寸，设计PCB封装时无需额外定制非标准焊盘，可直接沿用通用EE16卧式5+5pin的封装库，减少硬件设计阶段的封装绘制工作量。在结构可靠性方面，该款变压器的磁芯与骨架结合处设置有卡位结构，装配后不会出现磁芯移位、松脱的问题，引脚与骨架的嵌合位置做了防脱设计，可承受插件、焊接过程中的外力拉扯，避免引脚脱落导致的焊接不良。绕组的引出线直接缠绕在对应引脚上并做焊锡处理，接触电阻小，可有效降低大电流工况下的引脚发热问题，提升器件长期工作的稳定性。

　　对于三维建模从业者而言，该模型完整还原了磁芯、骨架、引脚、绕组的各部分结构细节，各部件的配合间隙、安装尺寸均按照实际量产器件的参数绘制，可直接用于电源产品的结构堆叠、干涉检查，也可作为教学演示中磁性器件结构展示的素材，帮助结构设计人员快速完成PCB布局阶段的器件占位评估，避免因器件模型尺寸偏差导致的后期结构干涉问题。在实际产品开发中，采用该结构的变压器可兼容多数通用EE16骨架的配套物料，供应链成熟，采购成本较低，适合批量量产的消费类、工业类小功率电源产品选用，其标准化的安装尺寸也便于后续产品迭代时的器件替换，无需重新调整PCB布局与结构空间。
