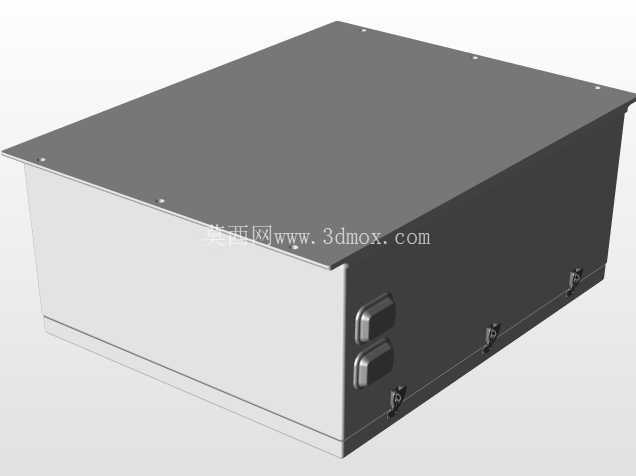

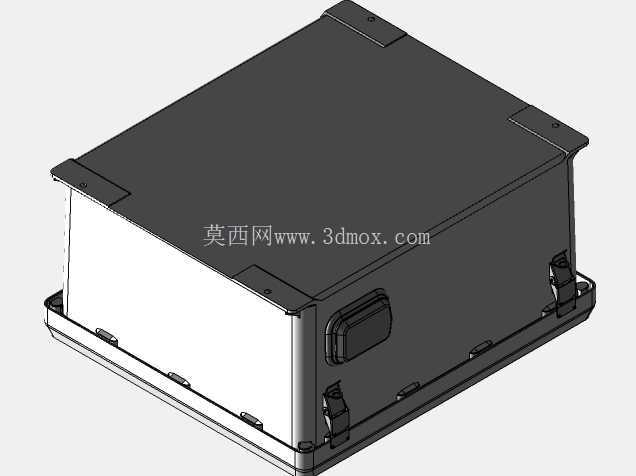

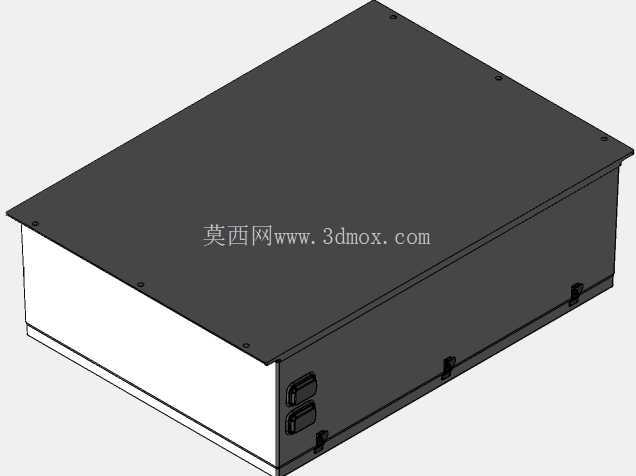

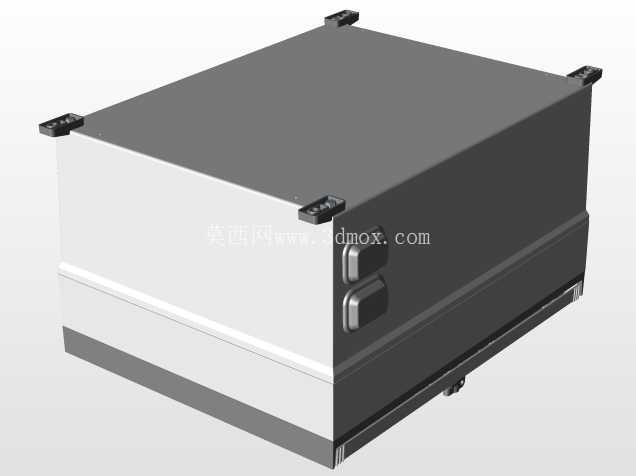

电信设备用带铰链门玻璃纤维机柜

　　做通信基站配套结构设计快十二年，经手的户外机柜方案没有一百也有八十，这款带铰链门的玻璃纤维机柜，是我接触过的户外电信设备防护方案里，适配性相当扎实的一类。先从实际落地的场景说，这类柜体主要用在城郊宏基站、小区分布式信源节点、园区弱电汇聚点这些位置，不像核心机房的标准机柜有恒温恒湿的机房环境托底，这类户外布设的柜体，要扛得住夏季正午的暴晒、雨季的连续喷淋、沿海区域的盐雾腐蚀，还有野外啮齿类生物的啃噬，玻璃纤维材质本身的耐候性，比普通冷轧钢板喷塑的柜体在户外无遮挡场景下的使用寿命长至少四成，不会用个三五年就出现漆面鼓包、基材锈蚀的问题。

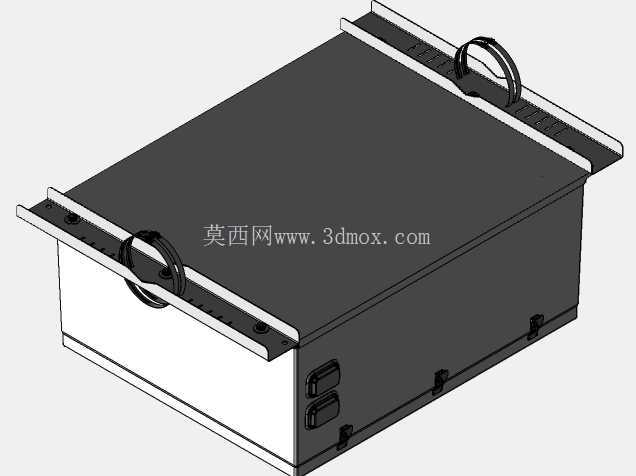

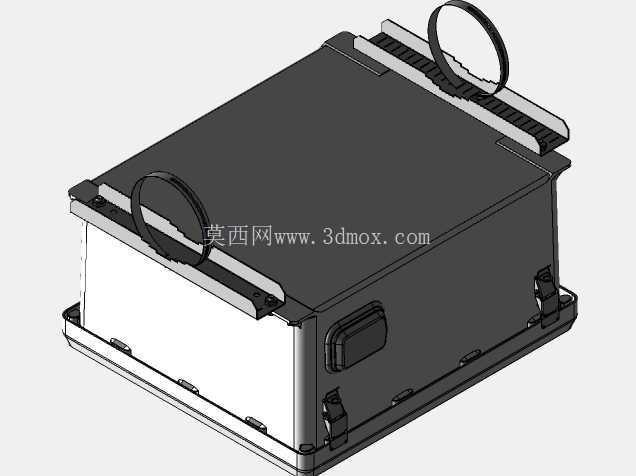

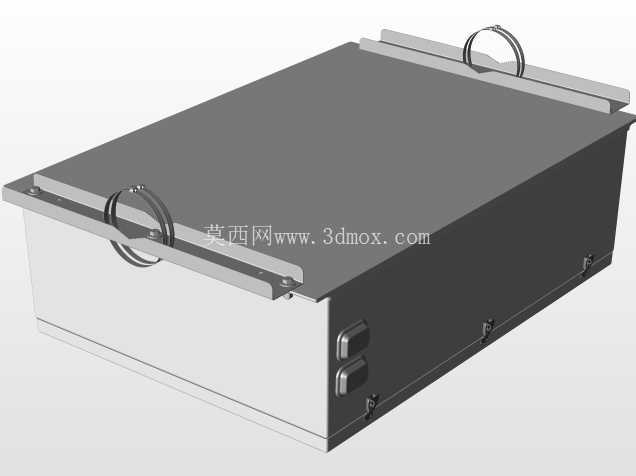

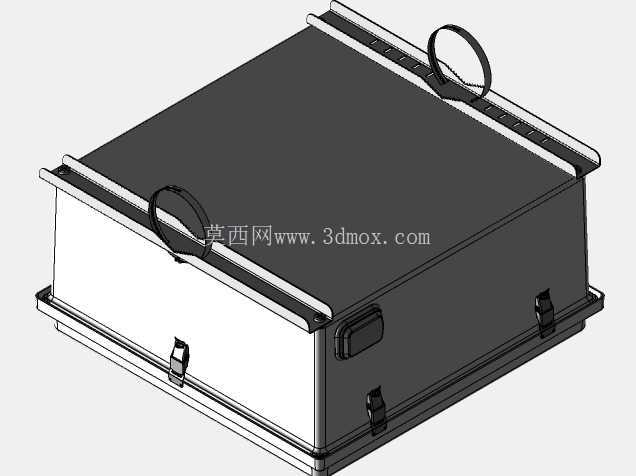

　　柜体的核心功能是给内置的电源变换模块、信号传输单元、配线端子排提供密闭的防护空间，铰链门的设计是经过多轮现场运维反馈优化的——最早做过卡扣式快开门的方案，运维人员在高空杆上作业的时候，卡扣容易因为受力变形卡死，或者大风天气门体直接被吹开，合页式铰链搭配侧边的快开锁扣，开门角度能做到120度以上，运维人员单手就能完成开门操作，门体和柜体边框之间嵌了一圈发泡硅橡胶密封条，关门后能达到IP54以上的防护等级，暴雨天气不会有渗水进柜的风险。柜体顶部预留的两个环形提手，不是随便加的装饰件，现场吊装的时候，不管是用滑轮往杆上吊，还是人工抬到壁挂安装位，穿卸吊带都非常方便，不会出现吊装过程中柜体倾斜滑脱的问题。

　　内部的安装结构做了分层预留，3/4英寸厚的防火胶合板安装板，是经过阻燃处理的，符合电信设备防火等级要求，不管是安装导轨式的电源模块，还是固定壁挂式的信号处理单元，都可以直接在板上打孔固定，不用额外焊接安装支架，能节省现场安装的工时。通风结构用的是NEMA 4X标准的通风槽，在柜体的上下侧边做了迷宫式的通风通道，既能保证柜内设备运行产生的热量能自然对流散出，又能防止外部的雨水、灰尘顺着通风口飘进柜内，之前测过同结构的柜体，在外部环境38度、柜内设备满负载运行的情况下，柜内温度比外部高不到12度，完全满足电信设备的运行温度要求，不用额外加装散热风扇，减少了后期运维的故障点。

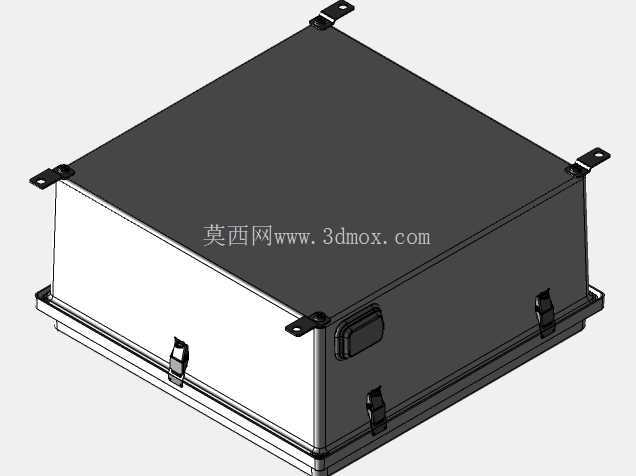

　　安装方式做了两种兼容设计，柜体背部预留了壁挂安装的挂孔，适配混凝土墙面、砖混墙面的膨胀螺栓固定，挂孔做了长圆孔设计，现场安装的时候有一定的调节余量，不用反复打孔对位；同时底部预留了杆装的固定支架安装位，适配通信杆、路灯杆这类圆柱形杆体的抱箍固定，不用额外定制转接支架。柜体出厂的时候就预装了接地铜棒，接地端子直接和柜体的金属加强筋连通，现场安装的时候只需要把接地网的引线接到预留的接线柱上就行，不用自己再单独做接地排的安装，能避免现场施工不规范导致的接地电阻不达标问题。

　　尺寸覆盖的范围比较全，最小的18Hx16Wx10D规格，适合安装小型的信号扩展单元、光纤熔接配线模块，一般用在楼道、地下车库这类室内半户外场景；最大的48Hx36Wx16D规格，能容纳整套的电源变换模块、备用电池组、信号传输设备，适合户外宏基站的主设备安装。建模的时候要特别注意几个边界尺寸：铰链的突出量、锁扣的突出厚度，还有安装挂孔的中心距，这些尺寸如果做不准，现场安装的时候会出现门体开合干涉、挂孔对位不上的问题；另外柜体边角的圆弧过渡，不是为了好看，是玻璃纤维模压工艺的要求，直角位置在模压的时候容易出现填料不均、强度不足的问题，圆弧过渡能提升柜体整体的抗冲击强度，就算被高空坠物砸到，也不容易出现开裂的情况。

　　之前做过一个沿海景区的基站项目，用普通钢板机柜不到两年就锈蚀穿孔，换了这款玻璃纤维材质的机柜，用了快六年，除了表面有轻微的紫外线老化褪色，结构强度和防护性能都没有下降，运维反馈的故障率比之前低了七成。做这类柜体的三维建模的时候，不能只画个方盒子加个门就完事，要把密封条的安装槽、铰链的安装位、通风槽的迷宫结构、接地棒的固定位置都准确还原，不然导出的加工图纸拿到模压厂，根本没法直接开模生产，还要反复改结构，耽误项目进度。
