带花键连接轴的离心压缩机叶轮结构

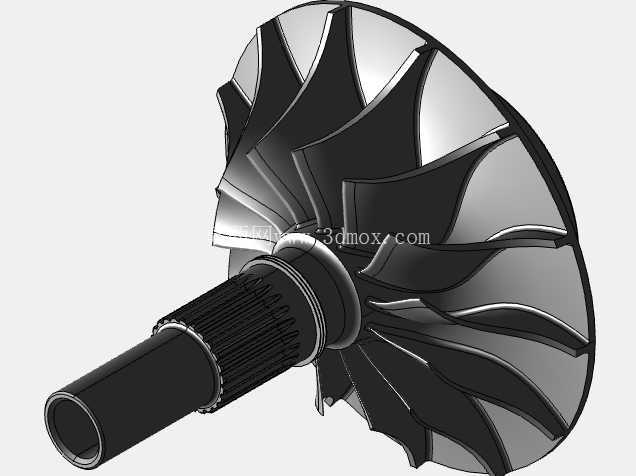

　　在透平式流体压缩设备的核心做功单元中，叶轮是直接完成能量传递的关键部件，这套带一体式连接轴的离心叶轮结构，主要适配小流量高压比的压缩工况，常见于微型燃气轮机、车用涡轮增压器压气机端、工业流程用小型离心压缩机以及航空辅助动力单元的压缩段，负责将轴向进入的流体通过高速旋转获得动能，再经扩压段转化为压力能，为后续流程提供符合压力要求的压缩介质。从结构设计逻辑来看，该叶轮采用长短叶片相间的三元流构型，这种设计并非随意选择，而是针对常规等长叶片叶轮在高转速下容易出现的叶道气流堵塞、入口冲角损失过大问题优化而来——长叶片负责主要的流体导向与能量传递，短叶片则可以有效抑制叶道内的二次流发展，降低轮盖侧与轮盘侧的气流分离程度，在相同叶轮外径下能获得更高的压比与效率，同时拓宽稳定工作的喘振边界。叶轮与连接轴采用一体化集成设计，轴端加工有渐开线花键段，这种连接方式相比平键连接，具备更高的对中精度与扭矩传递能力，能适应数万转每分钟的高转速工况下的动平衡要求，避免键连接带来的偏心附加载荷；花键段旁的轴肩结构用于定位安装轴承内圈，轴端的空心结构则是为了降低转子整体重量，减小高速旋转下的离心应力，同时可以适配中心拉杆的转子锁紧结构，方便整根转子的装配与预紧。

　　从安装边界来看，设计时需要重点匹配几个关键尺寸：首先是叶轮轮盘的后端定位止口，需要与轴肩的定位端面保持严格的垂直度，否则高速旋转时会产生较大的不平衡量，引发整机振动超标；其次是叶片顶端与扩压器蜗壳之间的间隙，这个间隙通常控制在叶轮直径的千分之三到千分之五之间，间隙过大会导致叶顶泄漏损失增加，整机效率下降，间隙过小则容易在转子热态膨胀、出现小幅振动时发生刮碰，损坏叶片与蜗壳内壁；另外花键的配合长度需要满足额定扭矩下的挤压强度要求，花键的齿侧间隙需要控制在合理范围，既要保证装配顺畅，也要避免运行时出现齿面冲击。

　　在实际工程应用中，这类叶轮的工作转速通常远超一阶临界转速，属于柔性转子范畴，因此设计阶段除了气动性能计算，还需要完成转子动力学校核，计算出各阶临界转速，确保工作转速区间能够有效避开临界转速，同时预留足够的安全裕度；叶片的型线设计需要结合五轴加工的工艺性，避免出现过小的内R角导致加工时刀具震颤，影响叶片表面质量，而叶片表面的粗糙度会直接影响附面层的发展，通常要求叶片型面的粗糙度达到Ra1.6以下，才能保证设计的气动性能能够落地。

　　另外，叶轮与轴的过渡圆角位置是应力集中的高发区域，在高速旋转的离心力与启动停机的交变载荷作用下，这个位置容易出现疲劳裂纹，因此设计时会在轮盘与轴的连接处采用大圆弧过渡，同时通过有限元分析校核该位置的最大等效应力，确保其低于材料的许用疲劳极限，常用的叶轮材料包括锻造铝合金、钛合金以及高温合金，根据不同的工作温度与压比需求选择，比如普通车用增压器压气机叶轮工作温度不超过200摄氏度时多采用锻造铝合金，而航空领域的高压比压气机叶轮则需要采用钛合金来满足更高的强度与温度要求。在装配环节，叶轮装入转子后需要完成整根转子的动平衡校正，通常在两个校正面上去重，将不平衡量控制在G2.5级以上的精度要求，才能保证高速运行时的振动值在允许范围内；运行过程中，叶轮入口的气流需要保持均匀，避免出现大的进气畸变，否则容易引发叶片的高频振动，导致叶片疲劳断裂，因此在叶轮入口前通常会设计进气导流装置，优化进气流场。
